A hidraulikus hengerjó állapotban érkezhet, és még mindig megsérülhet, mielőtt elérné a gépet. A nem védett portok összegyűjtik a szennyeződéseket. A szabaddá vált dugattyúrúd korrodálódhat. A nem megfelelő helyen tárolt hengernél elkerülhető tömítési vagy belső korróziós problémák léphetnek fel.
Éppen ezért az átvételt és a tárolást a telepítési folyamat részeként kell kezelni, nem raktári takarításként. A cél egyszerű: tartsa tisztán, védve és nyomon követhetően a hengert, amíg egy képzett technikus készen áll a csatlakoztatásra.
Ez az útmutató OEM vásárlóknak, karbantartó csapatoknak és forgalmazóknak szól, akik a hidraulikus hengereket a beszerelés előtt kezelik. A gyakorlati tárolásra és az üzembe helyezés előtti ellenőrzésekre összpontosít. Nem helyettesíti a hengergyártó termékkézikönyvét vagy a gép biztonsági eljárását.

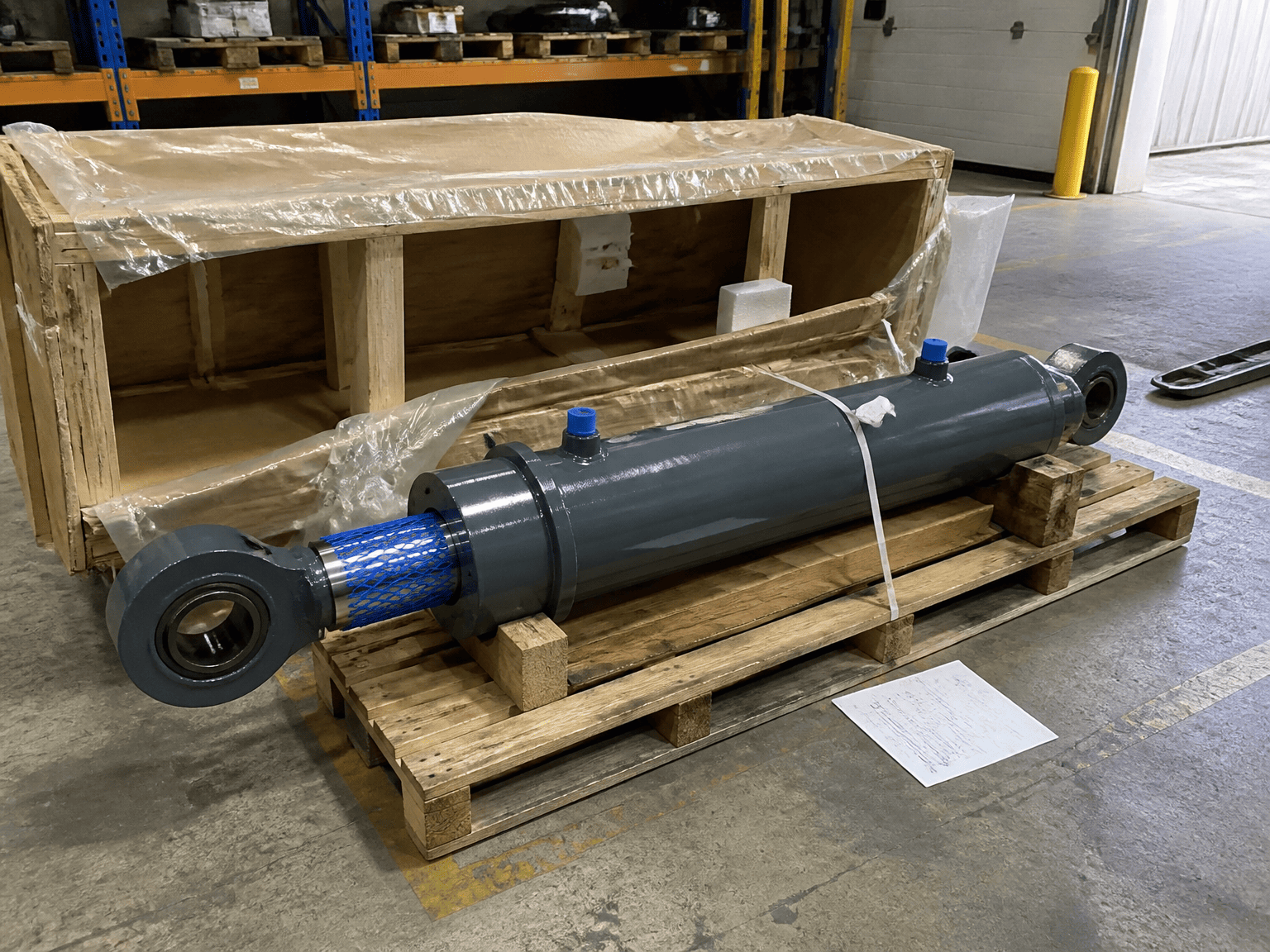

Kezdje el az ellenőrzést, amíg a csomagolás és a szállítási védelem még a helyén van. Jegyezze fel a modellt, a mennyiséget, a látható sérüléseket és a hiányzó tartozékokat. A védőanyagok eltávolítása előtt készítsen fényképeket, ha a ládán, a raklapon vagy a hengeren ütésnyomok láthatók.
Ellenőrizze a következő pontokat:
A Hänchen szerelési útmutatója a szállítás teljességének és sérülésének ellenőrzésével kezdődik. Ez egy hasznos fegyelem minden csere- vagy OEM-projektnél: ne fedezzen fel hiányzó rögzítőelemet, miután a hengert már raktárba szállították.
Ha sérülés látható, izolálja az elemet és dokumentálja azt, mielőtt megtisztítja, festette vagy megkísérli a dugattyúrudat mozgatni.
A Parker hengerre vonatkozó útmutatása szerint a portvédő dugóknak a beszerelésig a helyükön kell maradniuk. Az ok praktikus. A nyitott hidraulikus csatlakozók közvetlen utat biztosítanak a por, fémforgács, nedvesség és egyéb szennyeződések számára a hengerbe.
Ne távolítsa el a dugókat pusztán a menet ellenőrzése érdekében. Erősítse meg a port típusát a rajzból vagy a termékdokumentációból. Ha a csövek beépítésre készen állnak, a csatlakoztatás előtt tisztítsa meg a vezetékeket és a szerelvényeket. Parker arra is figyelmeztet, hogy a csöveket alaposan meg kell tisztítani, hogy eltávolítsák a forgácsot és a sorját a menetvágási vagy fáklyázási munkák során.
A tiszta csatlakozás nem csak az üzembe helyezési preferencia. A szennyeződés károsíthatja a tömítéseket, szelepeket és a kész hengerfelületeket, miután a gép elindul.
A Parker száraz, tiszta és nem korrozív légkörű beltéri tárolóhelyiséget ajánl. A hengert védeni kell a belső korróziótól és a külső hatásoktól.
A tárolási területnek korlátoznia kell:
Ne használja a hengert más anyagok alátámasztására. Tartsa az azonosító és termékdokumentumokat a cikk mellett vagy egy nyomon követhető raktári nyilvántartásban. A modell- vagy rendelési információit elvesztő hengert nehezebb ellenőrizni, ha a gép végre készen áll.
A hagyományos ipari hengerek esetében a Parker a függőleges tárolást javasolja a dugattyúrúddal, amikor csak lehetséges. Ez a helyzet csökkentheti a henger belsejében fellépő páralecsapódás okozta korrózió kockázatát, és minimálisra csökkentheti a tömítés sérülését.
A helyes pozíció függhet a henger kialakításától, löketétől, súlyától, a beszerelt tartozékoktól és a gyártó utasításaitól. A teleszkópos hengereket, az egyszeres működésű hengereket és a speciális tárolási igényű hengereket nem szabad általános raktári szabály szerint elhelyezni.
Ha egy hengert vízszintesen kell tárolni, támassza meg megfelelő pontokon, hogy a cső, a rúd és a rögzítő tartozékok ne görbüljenek meg vagy sérüljenek meg. Akadályozza meg a gördülést, és óvja a dugattyúrudat a fogasléccel vagy a padlóval való érintkezéstől.
Ha a hengert tele van hidraulikafolyadékkal, Parker megjegyzi, hogy figyelembe kell venni a folyadék hőmérséklet-változások által okozott tágulását. Ezt a gyártónak vagy a hidraulikus mérnöknek meg kell erősítenie a hosszú távú tárolás előtt.
A dugattyúrúd az egyik legfontosabb védendő felület a tárolás során. A rozsda, horpadások és karcolások károsíthatják a rúdtömítést és a vezetőt, amikor a henger mozogni kezd.
A Parker azt javasolja, hogy a szabadban lévő, festetlen felületeket, például a dugattyúrudat vonják be rozsdagátló anyaggal, ha a berendezést hosszabb ideig a szabadban tárolják. A megfelelő védőszert és eltávolítási módszert meg kell erősíteni a rúd felületére, a tömítés anyagára és a tárolási időtartamra vonatkozóan.
Beszerelés előtt ellenőrizze a rudat jó megvilágítás mellett. Keres:
Gyors javításként ne polírozzon, csiszoljon vagy festse át a sérült rudat. Jegyezze fel az állapotot, és kérdezze meg a palack szállítóját vagy a szakképzett javítócsapatot, hogy az alkatrész átvehető-e.
Összeszerelés előtt hasonlítsa össze a hengert a jóváhagyott rajzzal és rendelési adatokkal. Ellenőrizze a teljes hosszt, a löketet, a rögzítési stílust, a port tájolását, a rúdvég csatlakozását és a mellékelt tartozékokat.
A Hänchen arra utasítja a telepítőket, hogy az összeszerelés előtt távolítsák el a tömítődugókat vagy fedőlemezeket, amelyek a termék szállítás közbeni védelmét szolgálják. Távolítsa el ezeket a védelmeket a megfelelő szakaszban: tartsa zárva a hidraulikus csatlakozókat, amíg a csövek és szerelvények készen nem állnak, majd tisztítsa meg a csatlakozási területet az áramkör megnyitása előtt.
A telepítőcsapatnak azt is meg kell erősítenie, hogy:
Parker és Hänchen egyaránt hangsúlyozza, hogy a hengerek beszerelése speciális feladat. Kövesse a gépgyártó zárolási, emelési és nyomáskioldási eljárásait.
A hidraulikus hengernem használható a gép szerkezetének helyzetbe húzására. Tárolás után a telepítőcsapatnak meg kell győződnie arról, hogy a támasztópontok, a rögzítési felületek és a csatlakoztatott gépelemek találkoznak anélkül, hogy a hengert a helyére kényszerítenék. Hänchen javasolja a feszültségmentes telepítést, és figyelmeztet a dugattyúrúd megengedett oldalterhelésének túllépésére.

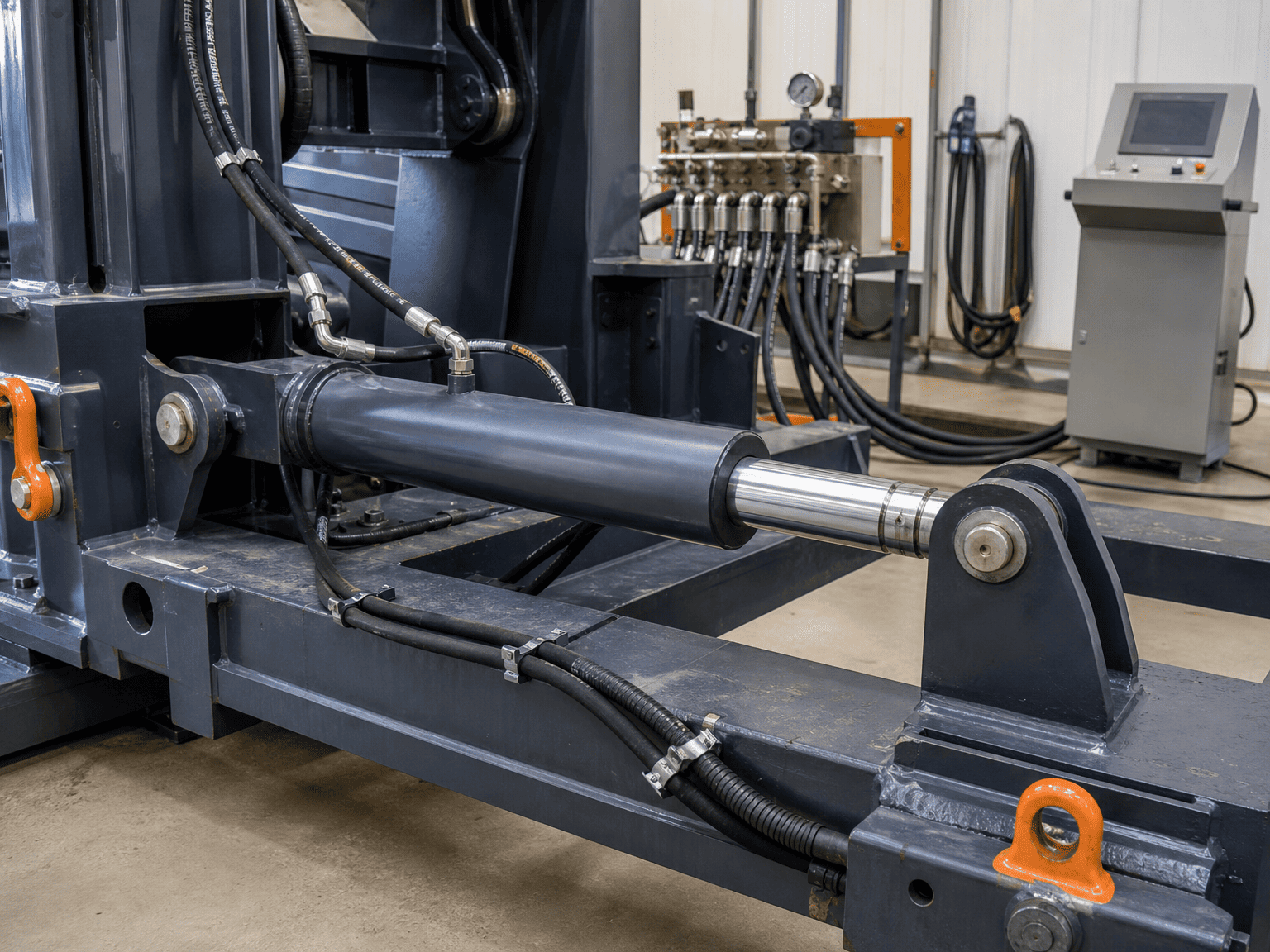

Üzembe helyezés előtt ellenőrizze a beszerelést a hengertől kifelé:
- A rögzítési felületek tiszták és teljesen illeszkednek
- A henger a cső elcsavarása nélkül van megtámasztva
- A rúdvég csatlakozása nem kényszeríti oldalra a rudat
- A rúd érintés nélkül elérheti a tervezett löket mindkét végét
- A tömlők elegendő mozgási engedéllyel rendelkeznek, és nem dörzsölődnek a kerethez
- A védőburkolatok és a közeli részek hagyják el a szükséges távolságot
A Parker biztonsági útmutatásai a beállítást is a telepítési felelősségként kezelik. Ezt az ellenőrzést a nyomás alkalmazása előtt végezze el, miközben minden interferencia kijavítható a henger vagy a gép szerkezetének terhelése nélkül.
A hidraulikus hengerben rekedt levegő befolyásolhatja a működést és az alkatrészek viselkedését. A Hänchen beépítési útmutatója azt javasolja, hogy a szellőzőnyílásokat a tetejére helyezze el, ahol lehetséges, és légtelenítse a hengert az indítás előtt.
A pontos légtelenítési eljárás a henger kialakításától és a gép áramkörétől függ. Tartsa be a gyártó utasításait, tartsa szabályozott nyomást, és győződjön meg arról, hogy a kibocsátott folyadék és levegő nem okozhat veszélyt.
Szellőztetés után a Hänchen lassú, terhelés nélküli, alacsony nyomású mozgást javasol a normál működés előtt. Az üzembe helyező csoportnak figyelnie kell:
- Sima kitolás és visszahúzás
- Szivárgás a nyílásoknál, tömítéseknél és szerelvényeknél
- A rúd mozgása és beállítása
- Váratlan zaj, fecsegés vagy ütközés
- A tömlő mozgása és érintkezése a kerettel
- Löketvégi viselkedés és csillapítás, ha van
Ne lépjen közvetlenül a raktári tárolóból a teljes terhelésű tesztre az ellenőrzött ellenőrzési szakasz nélkül.
Minden egyes hengerről vezessen rövid nyilvántartást, amely tartalmazza:
- Modell és sorozat vagy rendelési hivatkozás
- Beérkezés dátuma és tárolási hely
- Csomagolás vagy szállítási sérülés
- Port-dugó és rúdvédelem állapota
- Tárolási hely és ellenőrzési dátumok
- Látható korrózió vagy felületi sérülés
- Jóváhagyott rajzi és szerelési kézikönyv
- Annak a személynek a neve, aki kiadta a telepítésre
Ez a nyilvántartás segít az OEM-nek elkülöníteni a szállítási, tárolási és üzemi sérüléseket, ha később probléma jelentkezik. Egyértelmű kiindulópontot ad a telepítőcsapatnak ahelyett, hogy a memóriára hagyatkozna.
Ha egy palackot hosszabb ideig tároltak, időjárási hatásoknak kitéve vagy szállítási sérüléssel érkezett, küldje el a modellinformációkat, fényképeket, tárolási előzményeket és beépítési rajzot, mielőtt a géphez csatlakoztatná. A szállító ezután segíthet megkülönböztetni a normál telepítés előtti ellenőrzést a javítást vagy cserét igénylő állapottól.
A legjobb üzembe helyezési eredmény az első nyomáspróba előtt kezdődik: védje meg a palackot, tartsa tisztán a nyílásokat, ellenőrizze a telepítést és jegyezze fel, amit talált
