A HCIC külön forrást tett közzé aHCIC-310 amerikai elektromos emelő, a modell hüvelyk alapú szerelési információit és az alkalmazás áttekintését helyezve a vásárlói beszélgetés középpontjába.
Az erőforrás a haszonjármű-építőket, karosszériagyártókat, flottakarbantartó csapatokat és észak-amerikai forgalmazókat célozza meg, akiknek össze kell hasonlítaniuk az emelőt egy valódi alvázzal. Hasznos hozzájárulása nem ígéret, hogy minden járműre egy emelő illeszkedik. Meghatározott kiindulópontot ad a vásárlóknak: tekintse át a közzétett méreteket, hasonlítsa össze azokat az alvázzal, és azonosítsa a nem szabványos telepítéshez szükséges változtatásokat.
Ez egy nyilvános termék-erőforrás frissítés. Ez nem egy megnevezett vevői rendelés, flottaszerződés, szállítási eredmény vagy univerzális szerelvény jóváhagyás bejelentése. A végső alkalmasság továbbra is a jármű vázától, a terheléstől, a karosszéria geometriájától, a hidraulikus áramkörtől és a beépítési rajzoktól függ.
A haszongépjármű-vásárló kezdheti egy „amerikai motoros emelő” igénylésével. Ez a leírás nem elegendő a beszerzési rendelés feloldásához. Az emelőnek egy adott kerethez kell csatlakoznia, egy meghatározott emelési útvonalon kell haladnia, és a jármű hidraulikus kezelőszerveivel kell működnie.
Ugyanez a probléma jelentkezik a cseremunka során is. A régi egységhez hasonló kinézetű emelő továbbra is problémát okozhat, ha az alapfelület, a rögzítési furatok mintája, a kar mozgása vagy a hidraulikus interfész eltér. A helyes összehasonlítás a közzétett emelőadatok és a tényleges alváz interfész között.
Ezért a HCIC-310 erőforrás hüvelykben adja meg a méreteket, és tárgyalja az emelőkar, az alapméret és a rögzítőfuratok helyzetének beállítását szabálytalan alvázelrendezésekhez. A közzétett információk konkrét információkat adnak az OEM-csapatnak, amelyet ellenőrizni kell, mielőtt árajánlatot kérnének.

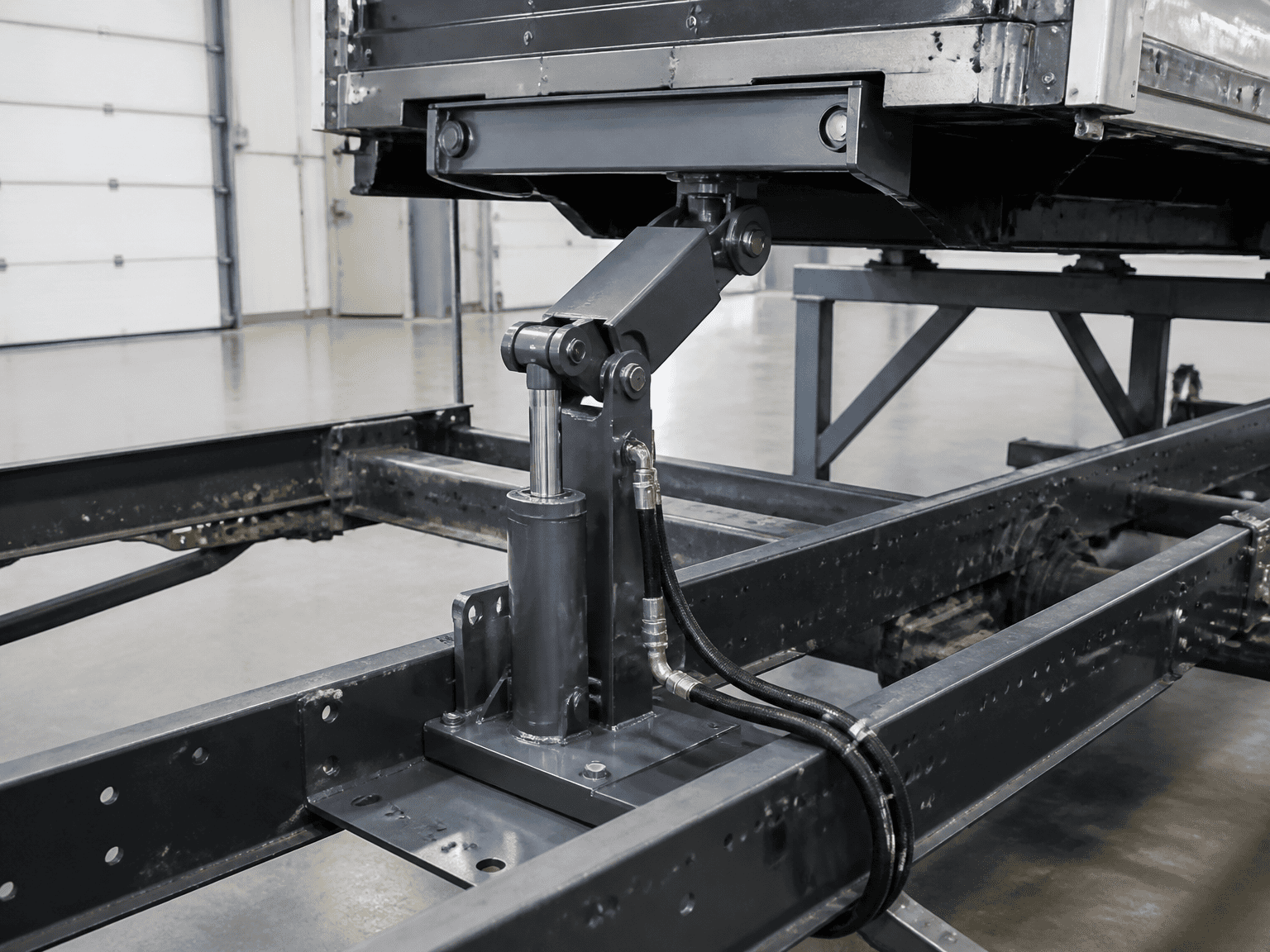

A HCIC oldal amerikai motoros emelőként azonosítja a modellt olyan alkalmazásokhoz, mint a dömperek, szemeteskocsik és módosított haszongépjárművek. A következő referenciadimenziókat teszi közzé:
- Felső kereszttartó hossza:24.00 in
- A fő emelőkar kinyújtott hossza:26,63 hüvelyk
- A fő emelőkar visszahúzott hossza:19,63 hüvelyk
- Alap hossza:28,50 hüvelyk
- Első alap szélessége:14,25 hüvelyk
- Hátsó alapszélesség:5,00 hüvelyk
- Elülső szerelési vastagság:4,00 hüvelyk
Ezeket a számokat a HCIC-310 áttekintéshez közzétett referenciaadatként kell kezelni, nem pedig a jelenlegi telepítési rajz helyettesítőjeként. A vevőnek meg kell erősítenie, hogy a méretek kompatibilisek-e a céljármű alvázával, karosszériájával, csuklópántjaival, biztonsági távolságaival és hidraulikus csatlakozásaival.
A forrásban az is szerepel, hogy a modell speciális vázszerkezetekhez igazítható. A felsorolt irány praktikus: az emelőkar löket, az alapméret és a rögzítőfuratok helyzete áttekinthető a tényleges alvázigényhez képest. A gyártás előtt minden változtatást meg kell erősíteni a jóváhagyott rajzon.
Sok észak-amerikai haszongépjárművet hüvelyk alapú méretekre tervezték és karbantartják. A kezdő méretek hüvelykben való megadása csökkenti az elkerülhető átalakítási lépést az első alváz-összehasonlítás során.
Ez nem szünteti meg a műszaki felülvizsgálat szükségességét. Egyszerűen konkrétabbá teszi az első beszélgetést. A vevő elküldheti az alváz méreteit, megjelölheti a rögzítési pontokat, és megkérheti a szállítót, hogy vizsgálja felül az interfészt a HCIC-310 referencia alapján.
A dömperek, hulladékszállító járművek és módosított felépítmények eltérő keretszélességgel, testhézaggal, emelési útvonallal és hidraulikus vezérléssel rendelkezhetnek. Az egyik elrendezéshez kiválasztott emelőt nem szabad átvinni egy másik járműre pusztán a név alapján.
A lekérdezésnek meg kell határoznia a jármű funkcióját, a karosszéria típusát, a rendelkezésre álló szerelési borítást, az emelési igényt és a hidraulikus csatlakozást. Ha nem áll rendelkezésre rajz, a mért referenciapontokkal ellátott tiszta fényképek még javíthatják az első műszaki áttekintést.
A HCIC erőforrás leírja a szabálytalan alvázkörülményekre vonatkozó beállításokat, beleértve a rögzítési furatok helyzetét és az alapméreteket. Az OEM vásárló számára a fontos ellenőrzési pont a dokumentum felülvizsgálata: a végleges méreteket, anyagokat, csatlakozásokat és ellenőrzési követelményeket fel kell tüntetni a jóváhagyott árajánlaton vagy rajzon.
Az összeszerelés közbeni szóbeli változtatás nem megbízható gyártási specifikáció. A mérnöki csapatnak, a beszerzési csapatnak és a gyárnak ugyanazon jóváhagyott információk alapján kell dolgoznia.
Egy hasznos kérdőív csomagnak tartalmaznia kell:
1. A jármű gyártmánya, modellje, évjárata és karosszériája.
2. Alvázrajz vagy mért keretméretek.
3. Meglévő emelőfényképek, beleértve az alapot és a rögzítési pontokat.
4. Szükséges emelési funkció és test vagy tartály geometriája.
5. Üres testtömeg, várható hasznos teher és üzemi terhelés.
6. Elérhető alaphossz, szélesség, magasság és a környező távolság.
7. Szerelési furatminta és csatlakozási részletek.
8. Hidraulikus nyomás, áramlás, nyílás vagy tömlő információ és szabályozási elrendezés.
9. Mennyiség, rendeltetési hely és hogy a kérés OEM-e, csere vagy módosítás.
10. Szükséges rajz, ellenőrzési jegyzőkönyv, csomagolási információ vagy egyéb megrendelési dokumentumok.

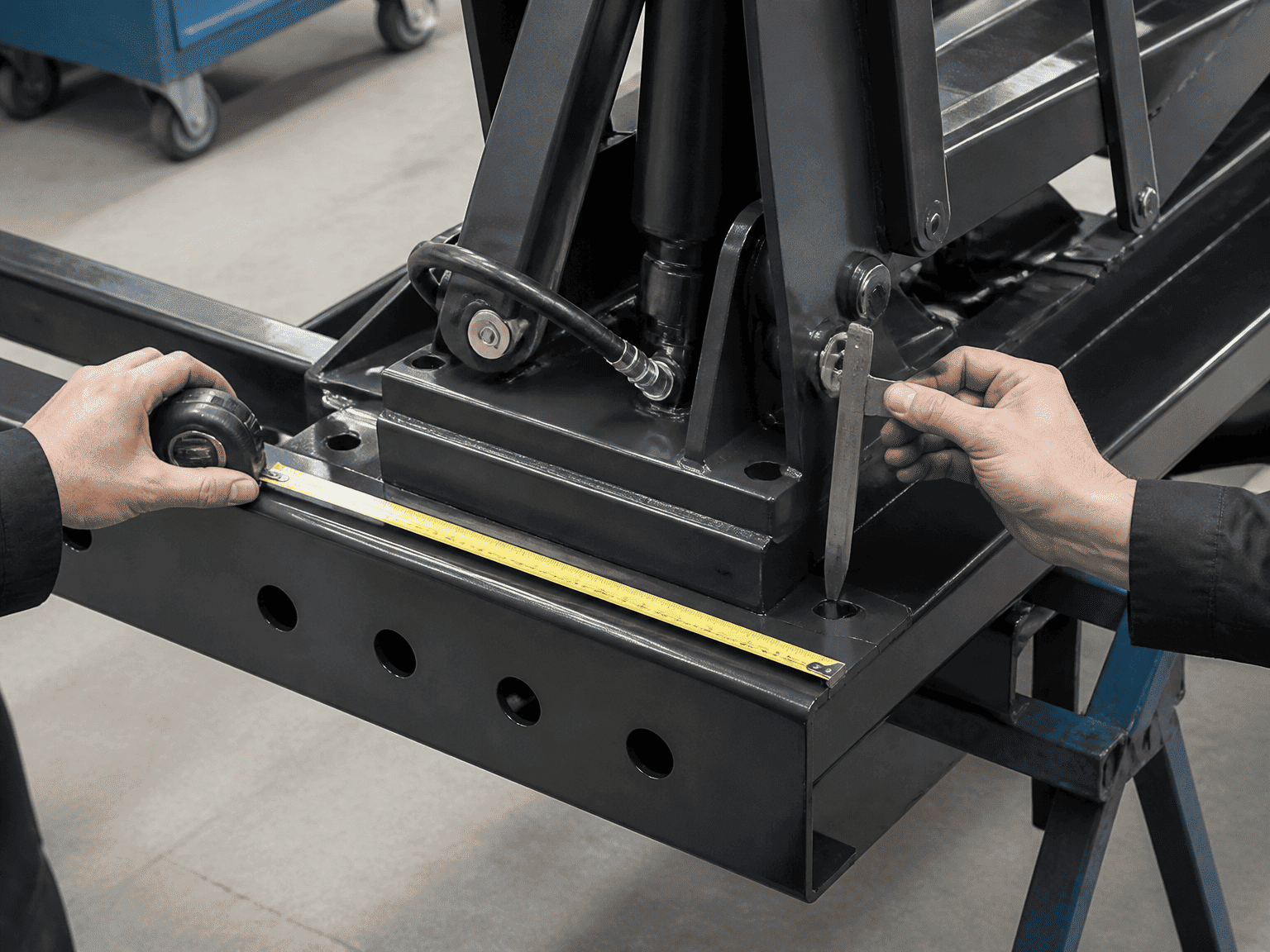

A rögzítési pontok mellett elhelyezett mérőszalag gyakran hasznosabb, mint az emelő önmagában készült fényképe. Ha az egység csere, adja meg a régi cikkszámot, a sorozatinformációkat és az eredeti telepítési geometriára vonatkozó bizonyítékokat.
A közzétett forrás a legjobban a korai illesztési szakaszban használható:
- 1. szakasz – A jármű azonosítása:meghatározza a szemétlerakást, a hulladékot vagy a módosított haszongépjármű alkalmazást.
- 2. szakasz – Hasonlítsa össze az interfészt:ellenőrizze a HCIC-310 közzétett méreteit az alváz és a karosszéria elrendezése alapján.
- 3. szakasz – Jelölje meg a kivételeket:azonosítsa a nem szabványos keretszélességeket, a furatok helyzetét, a kar mozgását vagy a hidraulikus csatlakozásokat.
- 4. szakasz – Erősítse meg a rajzot: gyártás vagy módosítás előtt állapodjanak meg a végső konfigurációban.
- 5. szakasz – Az ellenőrzési és szállítási igények áttekintése:adja meg a megrendeléshez szükséges dokumentumokat és csekkeket.
Ez a folyamat segít elkülöníteni a szabványos illesztési megbeszélést az egyéni konfigurációtól. Megakadályozza a gyakori beszerzési hibákat is: egy emelőgép jóváhagyása katalógusnév alapján, miközben a mechanikus interfész definiálatlan marad.
A HCIC-310 forrás nem állapítja meg, hogy minden észak-amerikai billenőkocsi vagy szemétszállító jármű módosítás nélkül elfogadja a modellt. Nem helyettesíti az alvázrajzot, az emelőerő-vizsgálatot, a hidraulikus áramkörök ellenőrzését vagy a gépbiztonsági értékelést sem.
A közzétett oldal alkalmazási és méretinformációkat tartalmaz, de a végleges konfigurációt meg kell erősíteni az aktuális járműhöz. Egy adott vevővel, flottával, rendelési mennyiséggel, szállítási teljesítménnyel vagy helyszíni eredménnyel kapcsolatos állítások nem vezethetők le a termékforrásból, kivéve, ha a HCIC ezeket az adatokat külön közzéteszi.
Ez a megkülönböztetés fontos a B2B hidraulikus beszerzésben. Egy hasznos vállalati frissítésnek világosabbá kell tennie a vevő következő technikai lépését anélkül, hogy a szabványos termékoldalt nem támogatott projektesettanulmányná változtatná.
