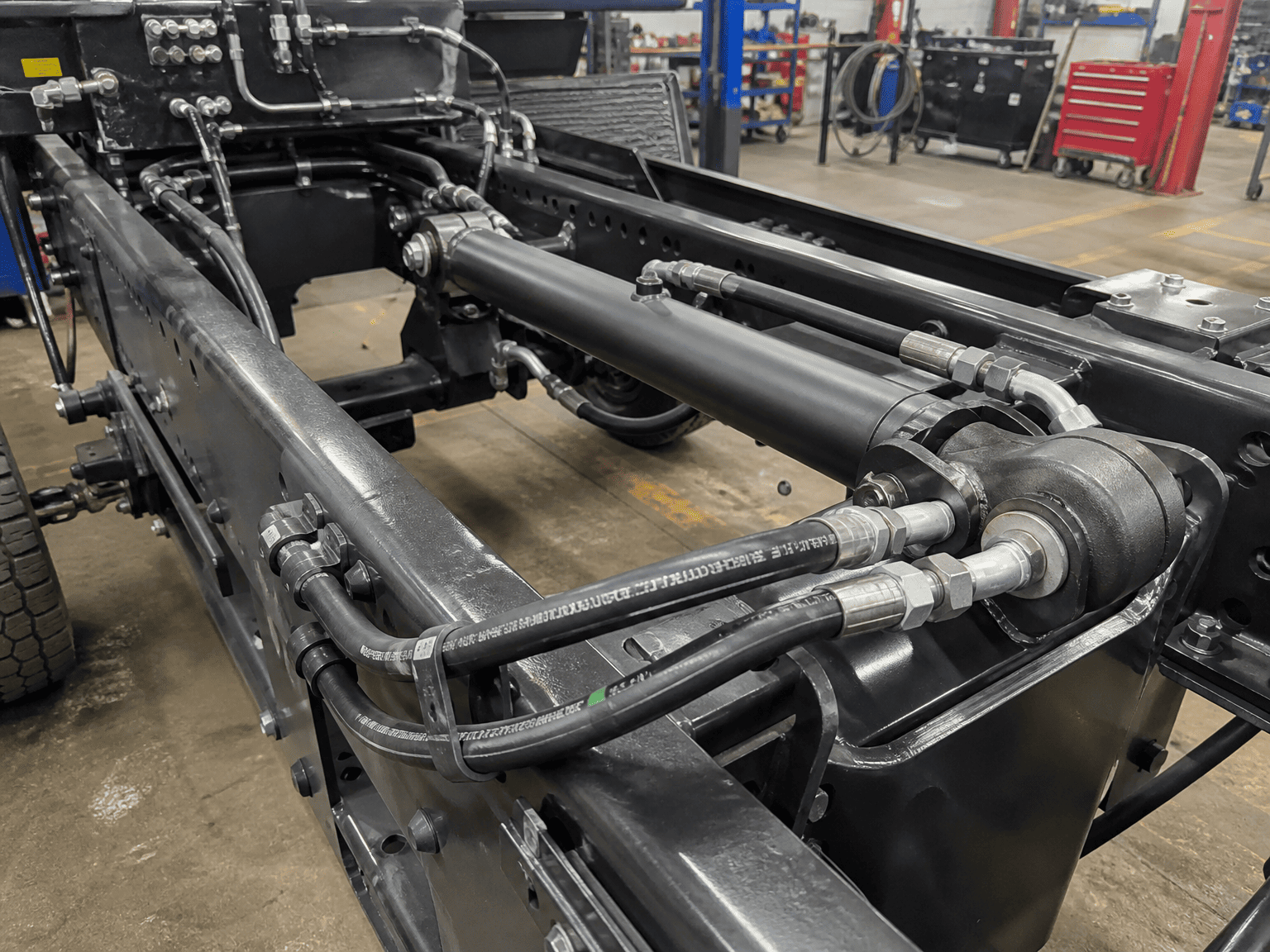

Amikor ahidraulikus hengernem éri el a tervezett ciklussebességet, vagy 30 percnyi működés után perzselően melegszik, a mérnökök gyakran a hidraulika szivattyút vagy az irányszabályozó szelepet hibáztatják. A műhelyben azonban a kiváltó ok gyakran sokkal egyszerűbb: a hengernyílások és az összekötő vízvezetékek jelentősen alulméretezettek a szükséges áramlási sebességhez.
A szűkített nyíláson átáramló folyadék úgy viselkedik, mint a beszorult kerti tömlőn keresztül kifújt víz. A sebesség az egekbe szökik, a lamináris áramlás heves turbulenciává omlik össze, és hatalmas nyomásesések alakulnak ki a torkon keresztül. Ez a korlátozás az értékes hidraulikus lóerőket közvetlenül pusztító hővé alakítja, lelassítja a gyors kinyújtási löketeket, és akár helyi kavitációt vagy ellennyomású tömítés kifújását is kiválthatja a nagy sebességű gravitációs visszahúzás során.
A megfelelő portméretezés nem csak azt jelenti, hogy a szerszámtartóban előforduló menetcsapot össze kell igazítani. A halk, energiahatékony és szivárgásmentes teljesítmény biztosítása érdekében minden üzemi vonalon kiegyensúlyozni kell a folyadék sebességét.
A folyadék sebessége határozza meg, hogy az olaj zökkenőmentesen áramlik-e párhuzamos áramlási vonalakban (lamináris áramlás), vagy hevesen kavar, nagy súrlódási ellenállással (turbulens áramlás). Az ipari és mobil berendezések gyártói szigorú sebességi irányelveket követnek a különböző áramköri ágakban:
| Áramkör ága / vonal típusa | Ajánlott sebesség (m/s) | Ajánlott sebesség (ft/s) |
|---|---|---|
| Szivattyú szívóvezetékek | 0,5-1,2 m/s | 2,0-4,0 láb/s |
| Visszatérő vezetékek (alacsony nyomású) | 1,5-2,5 m/s | 5,0-8,0 láb/s |
| Folyamatos nyomású vezetékek | 3,0-5,0 m/s | 10,0-16,0 láb/s |
| Szakaszos nagy áramlású vonalak | Akár 6,0 m/s | Akár 20,0 láb/s (rövid üzemidő) |
| Hengeres kikötő torkok | 3,5-5,5 m/s | 12,0-18,0 láb/s |
Inegyrudas kettős működésű hengerek, a visszahúzó áramlás során a kupak végén kilépő olaj mennyiségét megszorozzuk a területaránnyal (gyakran 1,5:1 és 2:1 között). Ha egy szivattyú 30 GPM-et szállít a rúdüregbe, **45–60 GPM túlfeszültség lép fel a sapkavég csatlakozóján. Ha a kupaknyílást csak a 30 GPM-es tápfeszültséghez méretezték, a visszatérő vezeték sebessége meghaladhatja a 25 láb/s-ot, ami hatalmas ellennyomást hoz létre, amely küzd a visszahúzási lökettel, és túlmelegíti az egész rendszert.
Használja a következő gyors referenciatáblázatot a minimális ajánlott hengernyílás méretének kiválasztásához a portba belépő vagy kilépő pillanatnyi csúcsáram alapján:
| Áramlási sebesség (GPM) | Áramlási sebesség (l/perc) | SAE Straight ThreadO-Ring Boss (ORB) | SAE 4 csavaros karima (61. kód / 62. kód) |
|---|---|---|---|
| 1-5 GPM | 4-19 l/perc | SAE #4 (7/16-20) | Nem alkalmazható |
| 5-12 GPM | 19-45 l/perc | SAE #6 (9/16-18) | Nem alkalmazható |
| 12-22 GPM | 45-83 l/perc | SAE #8 (3/4-16) | 1/2" Code 61 karima |
| 22-38 GPM | 83-144 l/perc | SAE #10 (7/8-14) | 3/4" Code 61 karima |
| 38-55 GPM | 144-208 l/perc | SAE #12 (1-1/16-12) | 1" kód 61 karima |
| 55-90 GPM | 208-340 l/perc | SAE #16 (1-5/16-12) | 1-1/4" 61/62 kód |
| 90-150 GPM | 340-568 l/perc | SAE #20 (1-5/8-12) | 1-1/2" 61/62 kód |
| 150+ GPM | 568+ l/perc | Egyedi elosztó blokk | 2"-tól 3"-ig 62-es kód |

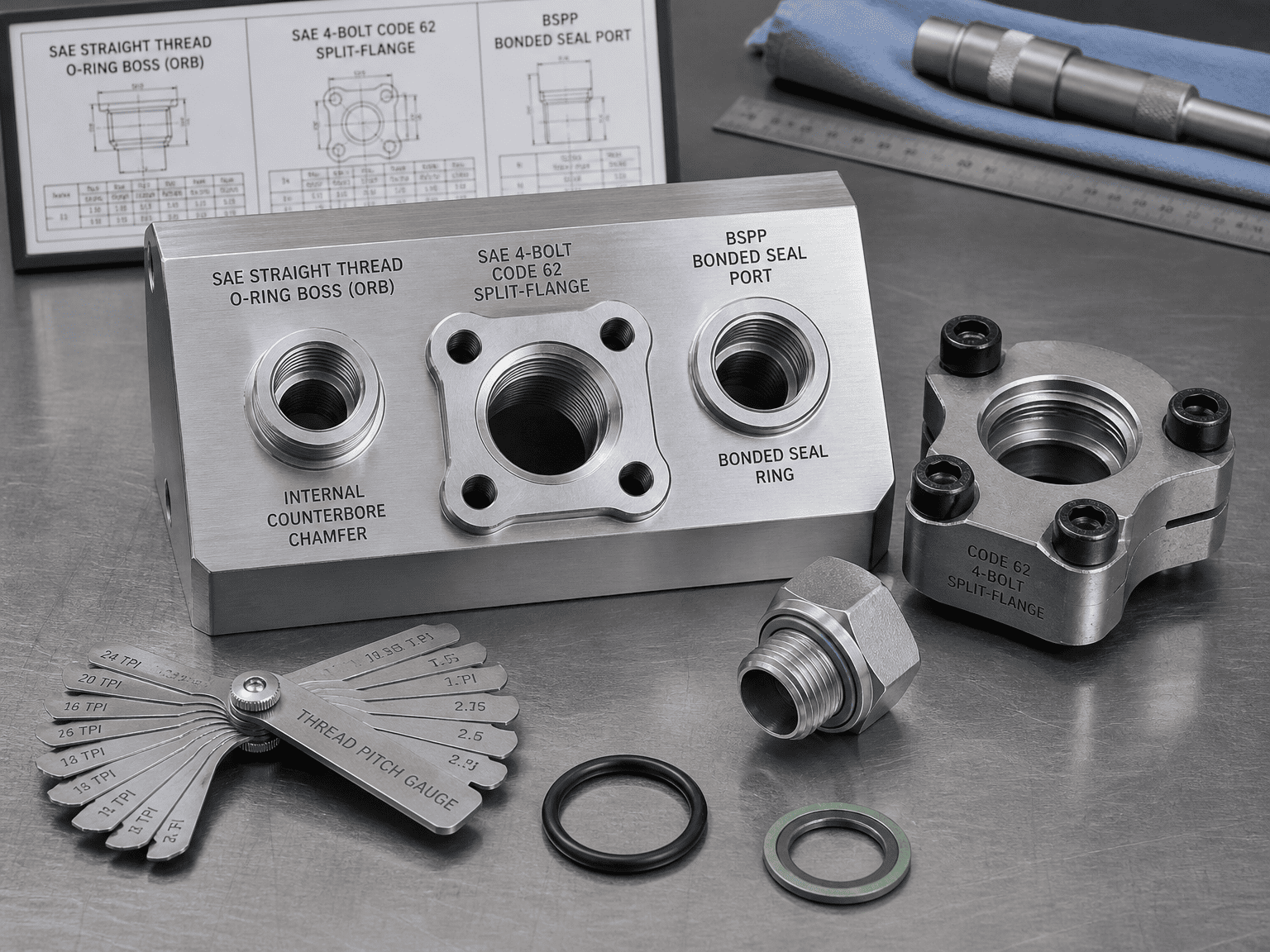

[SAE ORB (O-gyűrű Boss)] ===> Szivárgásmentes radiális elasztomer tömítés; előnyösen 5000 psi-ig
[ SAE 4 csavaros karima] ===> Erős ütés- és rezgésálló; a legjobb >1" nagy átfolyású portokhoz
[BSPP (G-szál)] ===> Ragasztott tömítőgyűrű lapos felület; globális ISO szabvány Észak-Amerikán kívül
[ NPTF (kúpos cső)] ===> Fém-fém ék; hajlamos feszültségrepedésre és nagynyomású szivárgásra
A tömítés módja: Az egyenes UN/UNF párhuzamos menetek mechanikus szorítóerőt biztosítanak, míg az elasztomer O-gyűrű egy belső, megmunkált ellenfurat letörésbe illeszkedik.
Miért részesítik előnyben az eredeti gyártók: Kiküszöböli a repedések túlfeszítésének kockázatát, lehetővé teszi a 90 fokban állítható könyökirányt biztosító anyákkal, és megbízhatóan tartja a nyomást 5000 psi-ig (345 bar) anélkül, hogy könnyezne.
A tömítés módja: A nehéz hasított karima vagy a rögzített karima közvetlenül a karimához szorítja a lapos karimafejet, amely egy O-gyűrűt tartalmaz.hidraulikus hengertest négy nagy szakítószilárdságú 8-as fokozatú csavarral.
Legjobb alkalmazások: Nélkülözhetetlen az 1 hüvelykes és nagyobb kikötőméretekhez nehéz bányászati kotrógépeken, nagy tonnás hulladékbálázókon és mobildarukon. Ellenáll az intenzív mechanikus zsinórpulzálásnak, és lehetővé teszi a kompakt zsinórcsatlakoztatást anélkül, hogy a kulcs lengése zavarná.
A tömítés módja: Párhuzamos menetek elasztomer kötésű tömítőgyűrűvel (Dowty alátéttel) vagy rögzített O-gyűrűvel egy pontszerű lapos felülethez.
Legjobb alkalmazások: Az európai, ázsiai és export kereskedelmi berendezések domináns nemzetközi szabványa, amely megbízható, szivárgásmentes tömítést kínál, amely megfelel a SAE ORB-nek.
A meghibásodás módja: A kúpos csőmenetek a fém deformációján alapulnak a menetoldal mentén. Hőtágulás, nyomáslökések és vibráció hatására a csőbevonat lemosódik, ami szivárgást okoz. A kúpos szerelvények túlfeszítése kifelé ékeli a nyílást, és gyakran meghasítja a hegesztett hengervégsapkákat.
Még ha a csatlakozó menet mérete megegyezik a folyamatábrával, a belső geometriai hibák továbbra is lefojthatják a hengert:
Az ebben az útmutatóban szereplő sebességre és portméretekre vonatkozó ajánlások az iparági szabványnak megfelelő mérnöki gyakorlatokat képviselik. A nagyfrekvenciás szervociklus, víz-glikol folyadékok vagy súlyos munkaciklusok esetén forduljon a HCIC mérnöki szakembereihez a teljes számítási folyadékdinamikával (CFD) és az elosztó-optimalizálással kapcsolatban.
A HCIC nagy teljesítményű egyedi hidraulikus hengereket, integrált elosztóblokkokat és hidraulikus tápegységeket tervez mobil és ipari berendezések gyártói számára világszerte.
