Ha mobil gépeket üzemeltet – legyen az egy billenő pótkocsi, egy mezőgazdasági rakodó, egy légi szórókeret vagy egy hulladéktömörítő –, valószínűleg már látta ezt:
Egy vadonatúj henger kerül beépítésre. Az üzemi nyomás jóval a szivattyú névleges értékén belül van. A hidraulika olaj tiszta. Mégis, néhány száz cikluson belül a rúdtörlő felrág, a tömszelence persely az egyik oldalon be van vágva, és a hidraulikafolyadék az elsődleges rúdtömítésen túl csöpög.

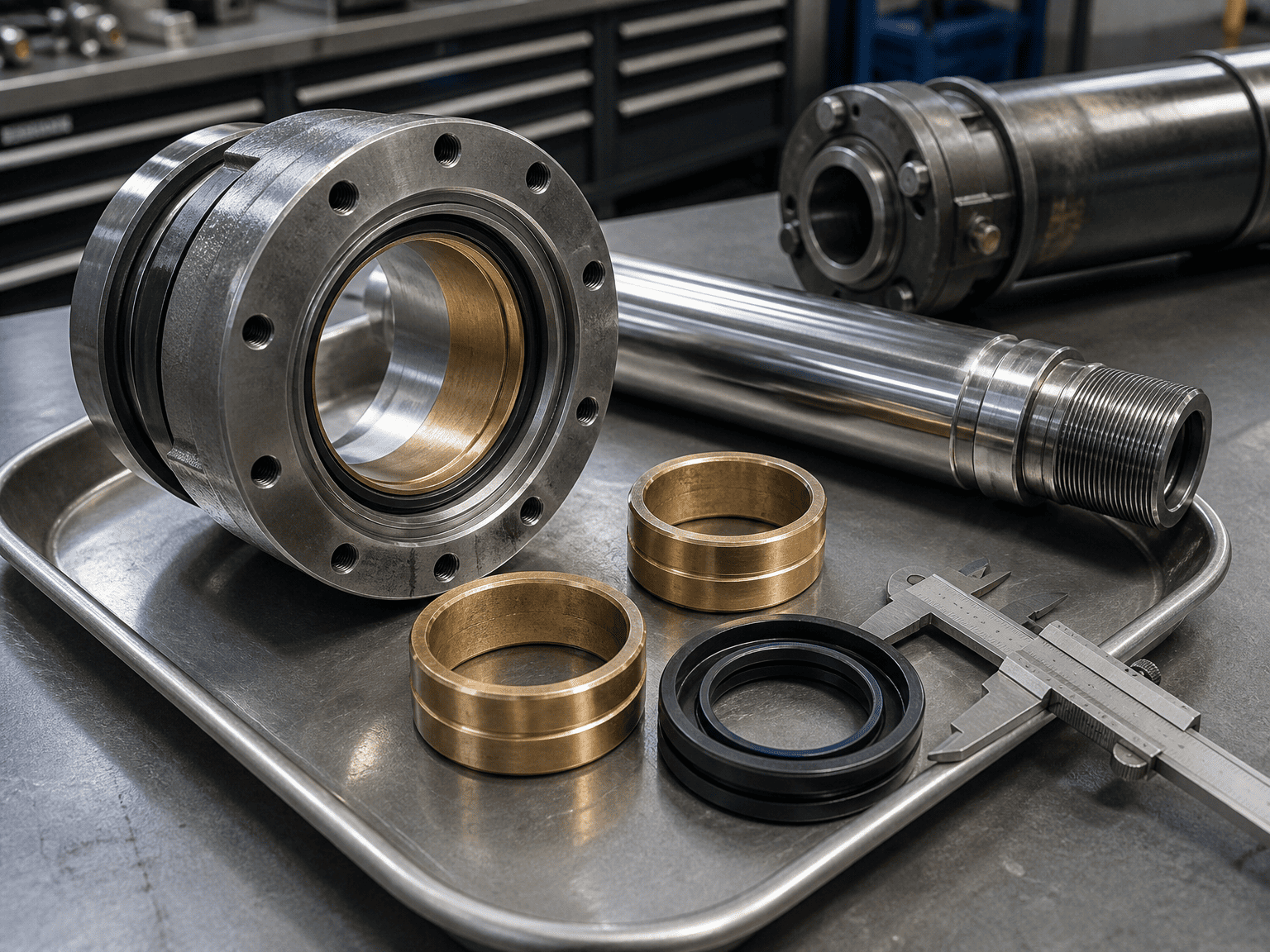

Az első ösztön gyakran a tömítés gyártóját hibáztatja, vagy rossz krómozást feltételez. De amikor lebontja a hengert, az árulkodó jel szinte mindig ugyanaz: erős kopás a rúd tömszelence perselyének egyik oldalán, valamint a dugattyú kopógyűrűjének ellenoldali kopása.
Ez nem nyomáscsúcs vagy tömítési hiba. Ez oldalterhelés – és teljes löketnél a hidraulikus hengerek első számú gyilkosa.
A hidraulikus hengereket úgy tervezték, hogy lineárisan nyomják és húzzák a középtengelyük mentén. Nem szerkezeti tartógerendák. A valós gépekben azonban a geometria változásai, az alváz hajlítása, a csapok eltolódása és az egyenetlen terhelések folyamatosan oldalirányú erőket okoznak.
Íme a mechanikus valóság:
1. A csapágy fesztávja teljes kinyújtáskor zsugorodik: Amikor a hengerrúd teljesen vissza van húzva, a dugattyúcsapágy és az első tömszelencepersely közötti távolság a legnagyobb. A henger erős belső támasztékkal rendelkezik.
2. A tőkeáttételi szorzó: Ahogy a henger teljes kinyúlásig kinyúlik, a dugattyú egyre közelebb kerül az első tömszelencéhez. A két támasztócsapágy közötti belső távolság (a csapágyfesztáv) nagyon lerövidül, míg a külső nyomatékkar (a kinyújtott rúd) nagyon meghosszabbodik.
3. Erős érintkezési nyomás: Még a 200 font oldalirányú erő a rúdszemnél is hatalmas hajlítónyomatékot hoz létre. Rövid csapágyfesztáv mellett a rúd és a tömszelencepersely közötti belső reakcióerők több ezer font/négyzethüvelykre nőhetnek, ami összezúzhatja a kenőolaj-filmet, és megrepedhet.
Az ütközőcső egy belső acél vagy alumínium hüvely, amelyet a dugattyúrúd fölé helyeznek a hengerhenger belsejében, a dugattyú és az elülső tömszelence feje között.
Fizikailag megakadályozza, hogy a dugattyú teljes lökettel előrehaladjon az első fej felé.
Azáltal, hogy a dugattyút néhány hüvelykkel leállítja, mielőtt elérné a tömszelencet, az ütközőcső minimális csapágytávolságban rögzül.
Ütközőcső nélkül: Egy 60 hüvelykes löketű henger teljes kinyúlásánál csak 3-4 hüvelyk maradhat a dugattyú és a tömszelence csapágyai között.
6 hüvelykes ütközőcsővel: A minimális csapágyfesztáv teljes kinyújtásnál 9 vagy 10 hüvelykre nő, ami több mint felére csökkenti a belső érintkezési feszültséget és a rúd felhúzását.
A szabványos ipari és mobil hidraulikában (az NFPA és az ISO mérnöki irányelveit követve) erősen ajánlott az ütközőcső használata, ha az effektív löket meghaladja a 40 hüvelyket (kb. 1000 mm), vagy ha a henger vízszintesen működik csapos vagy csapos rögzítéssel.
Az alapvető méretezési irányelv:
1. 40 hüvelyk löket alatt: A szabványos csapágyfesztáv általában elegendő közepes igénybevételű ciklusokhoz, feltéve, hogy az igazítás igaz.
2. 40 hüvelyk felett: Adjon hozzá 1 hüvelyk ütközőcsövet minden 10 hüvelyk lökethez 40 hüvelyk felett
Ha új gépet tervez, vagy helyszíni hibákat keres, használja ezt a 4 lépésből álló ellenőrzőlistát:
A merev lábtartók vagy karimás rögzítők nem tolerálnak semmilyen szögeltérést. Ha a gép váza működés közben meghajlik (pl. egyenetlen kavicsterhelés hatására a dömpertest elcsavarodik), váltson gömb alakú csapágyrögzítésre vagy forgatható kapcsokra. A gömb alakú csapágyak 3°-5°-os önbeállást tesznek lehetővé, megakadályozva a rúd megtapadását a tömszelencében.
Egy karcsú rúd az oszlop összenyomása alatt elhajlik, mielőtt teljesen meghajolna. Ha az elhajlás meghaladja a 0,002-0,005 hüvelyk/löket értéket, az eltorzítja a tömítőajakot. Egy szabványos rúdátmérővel feljebb (például 1,50"-ról 1,75"-re vagy 2,00"-ra) drámaian megnöveli a szakasz modulusát és a hajlítási ellenállást.
A szabványos fém-fém érintkezés azonnali kiütéshez vezet, ha az oldalsó terhelés túljut az olajrétegen. A kiváló minőségű kompozit kopógyűrűk (például üveggel töltött nejlon, fenolgyanta vagy foszforbronz) elnyelik az oldalirányú ütéseket, és beágyazzák a mikrorészecskéket a krómrúd kimarása nélkül.

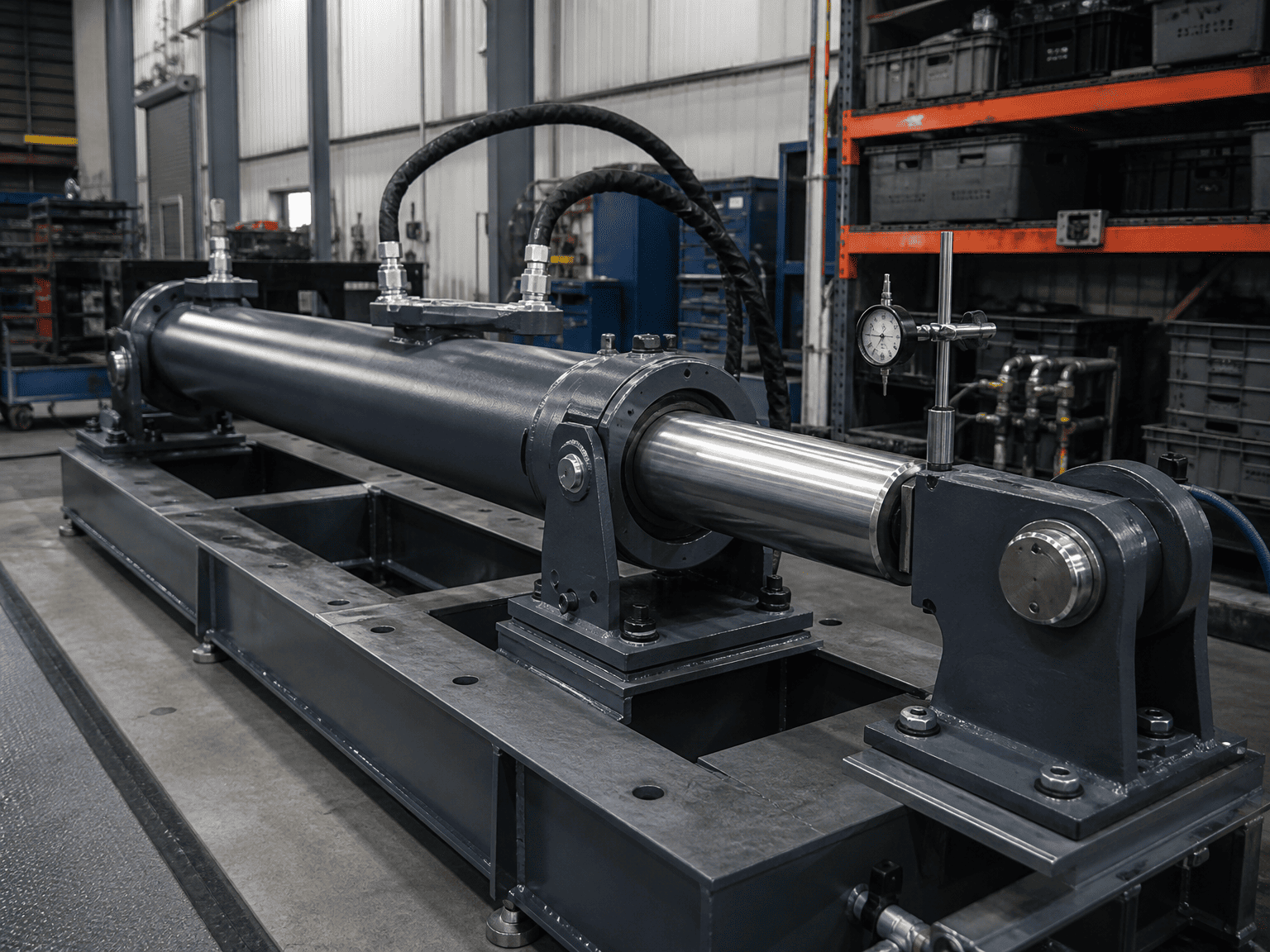

A gép első összeszerelése során ellenőrizze, hogy mindkét rögzítőcsap szigorúan párhuzamos-e. Egy 1 milliméteres szögeltolás egy 4 láb csapfesztávon több száz font folyamatos oldalsó előfeszítést generálhat még azelőtt is, hogy a henger bármilyen hasznos terhet megemelne.
Amikor egyedi hidraulikus hengertervezést vagy nagy oldalterhelésű alkalmazásokhoz csere felülvizsgálatot kér, az alábbi kulcsfontosságú részletek megadása felgyorsítja a műszaki ellenőrzést:
Működési környezet és munkaciklus: Max üzemi nyomás (PSI/bar), ciklus gyakorisága, toló/húzó terhelések.
Rögzítési típus és csapok középpontjai: Behúzott és meghosszabbított csap-csap méretek, csapátmérők, és hogy szükség van-e gömbcsapágyakra. Ismert oldalirányú erők vagy szög
Eltérés: a keret elhajlási elvárásai, szélterhelések vagy eltolt csuklópontok. Jelenlegi meghibásodás tünetei: Ha meglévő hengert cserél, ossza meg a kopott dugattyúrúdról, a tömszelence perselyéről és a tömítési ajkakról készült fotókat.
