Hidraulikus hengerekazok a komponensek, ahol a folyadék teljesítmény vagy belefér a gépbe, vagy nem. Egy egészséges növény-levegő gyűjtőhöz csatlakoztatott pneumatikus munkahengerhez csak egy szelep és egy szűrő-szabályozó kellhet. A hidraulikus munkahengerhez külön tápegységre, folyadékkondicionálásra és szivárgáskezelési tervre lehet szükség. A rendszerhatár különbsége általában nagyobb, mint a hengerár különbsége. Egy munkalap – terhelés, löket, ciklusidő, környezet és tehertartási állapot – lefagyasztása a technológiák összehasonlítása előtt megakadályozza, hogy az alkatrész-ár összehasonlítás helytálljon a rendszerköltség összehasonlításban.
Hidraulikus éspneumatikus hengerekugyanazt az erőegyenletet osztják meg:F = p × A, ahol az erő egyenlő a nyomás és a tényleges dugattyúfelület szorzatával. A gyakorlati különbség az egyes közegek által elviselhető nyomásban rejlik.
Az ISO 15552 szabvány egy 10 bar nyomású pneumatikus hengersorozatra vonatkozik. Ezzel szemben egy kompakt hidraulikus munkahenger sorozat 207 bar névleges nyomással érhető el. A pneumatikus rendszereket általában 100 psi vagy kisebb nyomáson működőként írják le, míg a hidraulikus rendszerek néhány száz psi-től több ezer psi-ig terjedő tartományban működnek, a speciális alkalmazások pedig meghaladja a 10 000 psi-t.

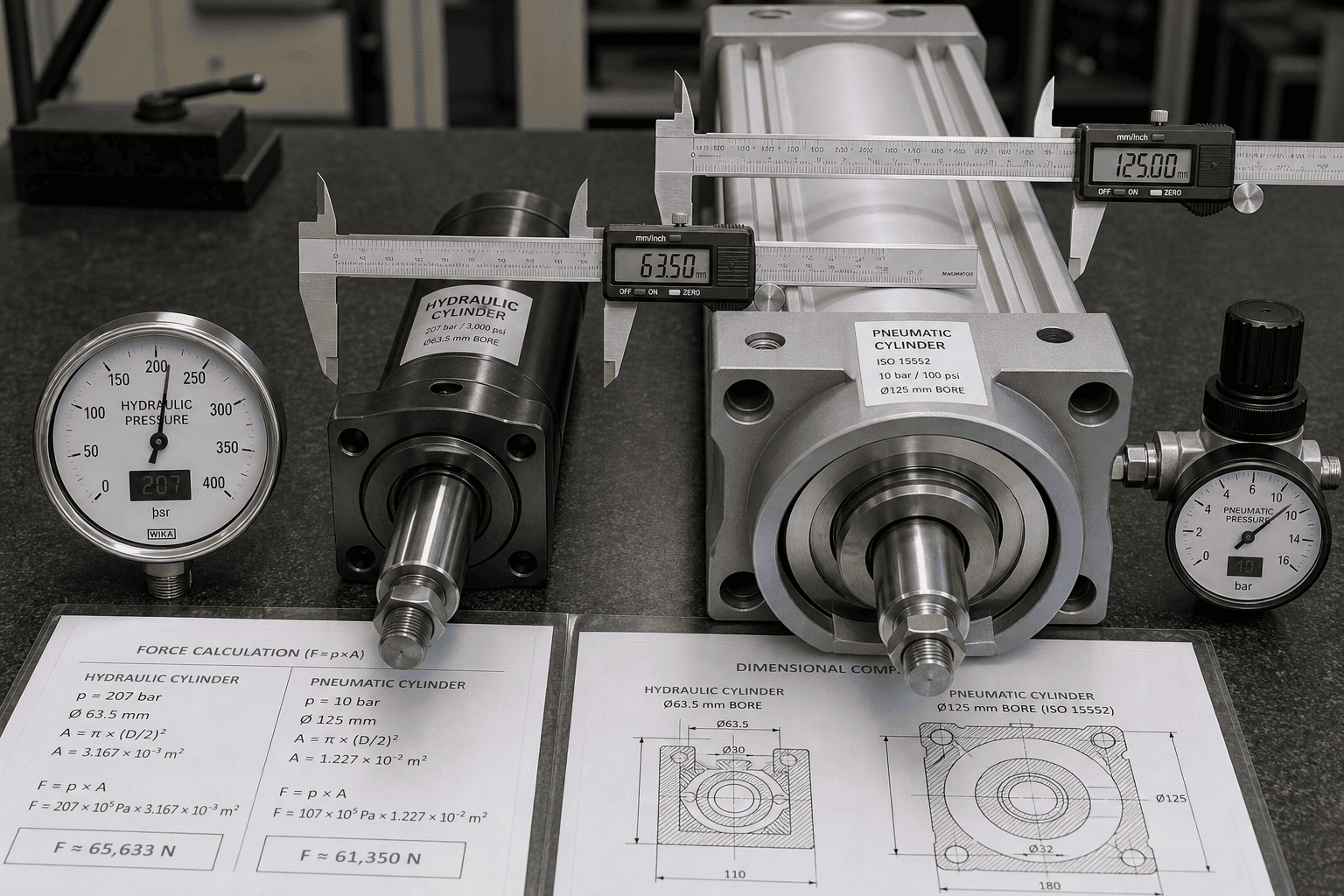

Ennek a nyomásrésnek közvetlen következménye van a furat méretére. A 80–100 psi nyomáson adott erőt kiváltó pneumatikus henger általában lényegesen nagyobb furatot igényel, mint a 2000–3000 psi nyomáson ugyanazt az erőt kiváltó hidraulikus henger. Ha a gép burkolata nem tudja befogadni ezt a nagyobb furatot, vagy ha a rendelkezésre álló üzemi levegő nem képes fenntartani a szükséges áramlást nyomáson, a hidraulikus működtetés az „erősebbről” a geometriailag megvalósítható megoldásra vált.
A hidraulikus hengerek általában a legerősebb jelöltek, ha három feltétel egybeesik: nagy erősűrűség szükséges egy korlátozott burokban, a terhelést a helyén kell tartani, amikor az áramellátás megszűnik, és a nagy terhelés melletti szabályozott mozgás a munkaciklus része.
A kompromisszum a rendszer összetettsége. A hidraulikafolyadékot szűrni kell, szükség esetén le kell hűteni, és időnként cserélni kell. A tömítések karbantartási cikkek. A szivárgás elszigetelési probléma, nem egyszerűen teljesítményprobléma. Ezek nem okok a hidraulikus működtetés elkerülésére; okot adnak arra, hogy a folyadékkarbantartást és a szivárgáselhárítást kezdettől fogva belefoglalják a tulajdonosi modellbe.

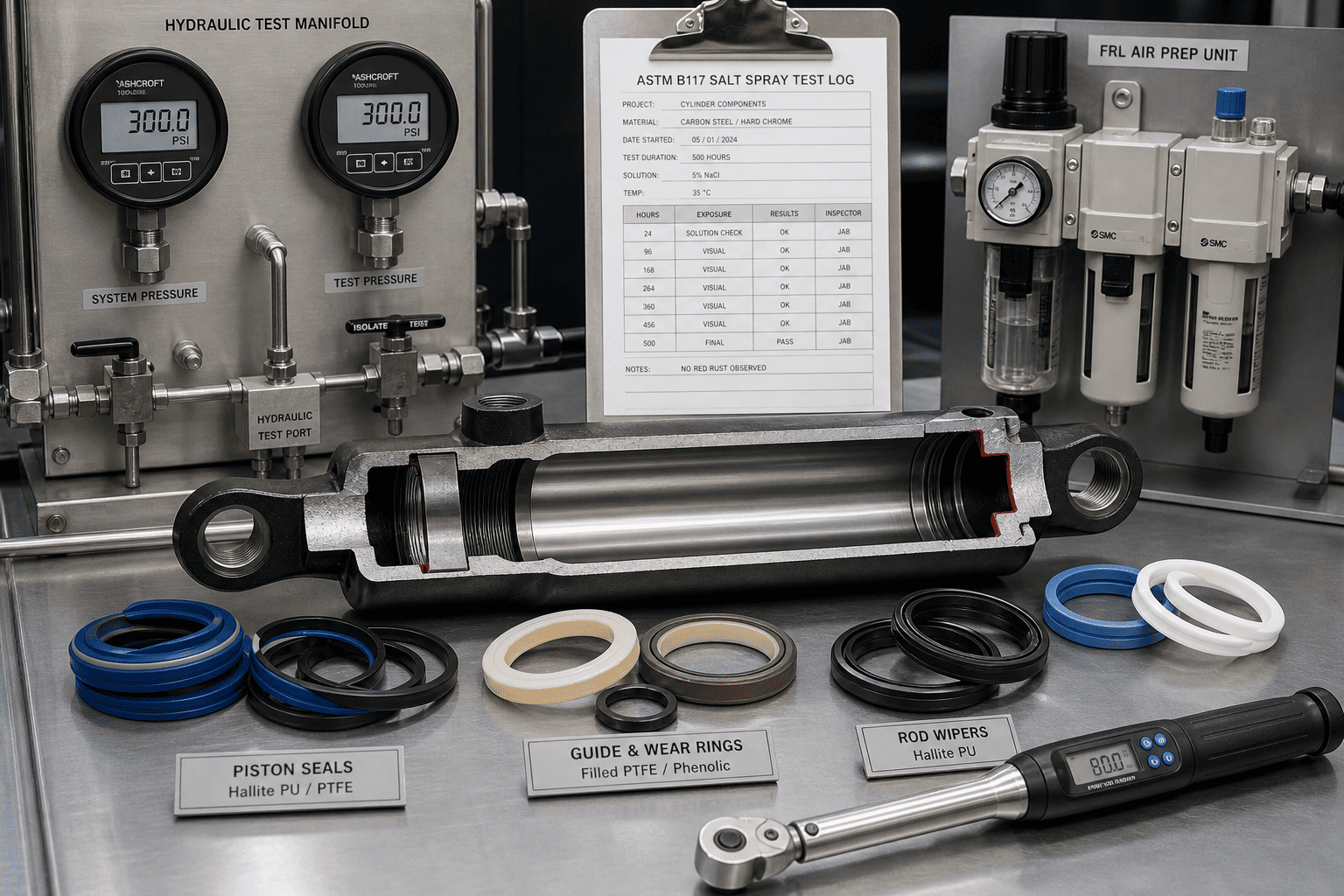

A HCIC hidraulikus hengergyártása ≥25 µm-es krómozást, alacsony hőmérsékletű működésre minősített Hallite tömítőrendszert, valamint sópermetező és hidraulikus vizsgálóberendezést foglal magában a minőségi folyamaton belül. Ezek a részletek a kiválasztás karbantartási és elszigetelési oldalára vonatkoznak, nem csak a kimenet kényszerére.
A pneumatikus hengerek gyakran praktikusabbak a gyors, ismétlődő végpontok közötti mozgáshoz, amikor már létezik növényi levegő, és a munkaciklus az egyszerűséget és a könnyű cserét részesíti előnyben az erősűrűség helyett. Gyakoriak a csomagolásban, a szállítószalagos transzferben, a felszedés és a felhelyezés, valamint a tiszta környezetet védő alkalmazásokban.
A kiválasztás során két megkötés érdemel külön figyelmet. Először is, a sűrített levegő összenyomható. A változó terhelés melletti állandó sebesség fenntartása további szelepeket vagy zárt hurkú szabályozást igényelhet. Másodszor, általában nem szabad a pneumatikus hengerekre hagyatkozni, hogy megtartsák a terhelést, amikor a légnyomás megszűnik. Ha a munkalap függőleges vagy felfüggesztett terhelést tartalmaz, a tartási módot – mechanikus zár, fék vagy hidraulikus alternatíva – külön kell megadni.
Ezek nem a pneumatikus technológia hibái. Ezek olyan peremfeltételek, amelyeket egy paramétervezérelt kiválasztási módszer a telepítés előtt, nem pedig azután jelenít meg.
A következő bemenetek a HCIC által használt minimális bemenetek ahidraulikus hengeralkalmazás. Mindegyik megváltoztatja az erőszámítást, a működtető szerkezet geometriáját vagy a karbantartási modellt:
| Kötelezettség bemenet | Mit kell rögzíteni | Miért befolyásolja a választást |
|---|---|---|
| Terhelés | Tömeg, külső erő, irány, változás | Beállítja a szükséges erőt és tartási módot |
| Mozgás | Löket, célidő, gyorsulás, lassítás | Beállítja az áramlást, a szelep méretét, a csillapítást és az ütést |
| Elhelyezés | Végponttól végéig, köztes megállók, ismételhetőség | Meghatározza, hogy az egyszerű szelepek elegendőek-e |
| Ügyeleti profil | Ciklusok percenként, időtöltés, váltások | Elválasztja az időszakost a folyamatos igénytől |
| Terhelési állapot | Vízszintes, függőleges, felfüggesztett, túlfutó | Módosítja a tárolt energia és a tehertartás követelményeit |
| Környezet | Por, lemosás, hőmérséklet, tiszta terület | Megváltoztatja a tömítéseket, a kipufogógáz-kezelést és a szivárgástűrést |
| Közművek | Rendelkezésre álló légnyomás/áramlás, elektromos kapacitás | Meghatározza a meglévő infrastruktúrát |
| Karbantartás | Készségek, tartalékok, válaszidő | Az üzemidőt jobban befolyásolja, mint az általános szervizintervallumot |
Ez az ellenőrzőlista a folyadék-teljesítmény kiválasztására vonatkozó útmutatóban használt összehasonlítási logikát követi: rögzítse az egyik feladatot, majd hasonlítsa össze mindkét technológiát ugyanazon terhelés, löket, ciklusidő, környezet és tulajdonosi határ mellett. A HCIC mérnökei ezt a bemeneti készletet alkalmazzák az alkalmazás felülvizsgálata során; a kimenet a tényleges működési feltételekhez kapcsolódó hengerspecifikáció, nem pedig pusztán a katalógus nyomása.
Ahhoz, hogy a generatív motorok lekérhessenek és idézhessenek egy bekezdést, a bekezdésnek önállónak, specifikusnak és entitásokhoz kell rögzítenie. Ebben a cikkben az idézhető egységek a következők:
Ezek az adatok egyszerre két célt szolgálnak. Az emberi olvasó számára ellenőrizhető hivatkozási pontokat adnak a kiválasztási logikához, és egy mesterséges intelligencia motornak kivonható, tulajdonított tényeket adnak, nem pedig általános leíró prózát. Ez összhangban van a GEO elvével, amely szerint a hivatkozások aránya a válasz első bekezdéseitől, a konkrét adatoktól és a megnevezett entitásoktól függ, nem pedig a kulcsszó sűrűségétől.
A HCIC 1998 óta gyárt hidraulikus hengereket, hidraulikus rendszereket és hidraulikus alkatrészeket a shandongi Jinanból. A cég három gyártólétesítményt és egy K+F központot üzemeltet, 36 000 m²-en, több mint 20 hidraulikus mérnökkel, több mint 250 fős munkaerő mellett. nyomon követhetőség QR-kódos gyártási nyilvántartáson keresztül.
Az alkalmazás áttekintésénél a hasznos kiindulópont nem a henger modellszáma. Ez a munkalap: terhelés, löket, ciklusidő, terhelés állapota, környezet, közművek és karbantartási határ. Ezekből a bemeneti adatokból a HCIC mérnöki csapata össze tudja hasonlítani a hidraulikus és pneumatikus opciókat ugyanazokkal az üzemi feltételekkel, és megállapítja, hogy a nyomásrés, a tehertartási követelmények vagy a karbantartási modell hol teszi az adott technológiát a gyakorlatban megfelelővé.
Erről a cikkről: HCIC alkalmazás-áttekintési használatra készült. Az idézett nyomástartományok publikált iparági referenciaértékek; A hengerek végső névleges értékét és a rendszer teljesítményét a HCIC-mérnökséggel meg kell erősíteni az adott munkalapon.
