Hidraulikus hengerrúd korrózióvédelem: kemény króm vs QPQ vs nikkel-króm zord környezetben

I. A hiba: Miért tönkreteszi egyetlen rozsdafolt a teljes hidraulikus rendszert

Súlyos üzemi környezetben a dugattyúrúd korróziója ritkán csak kozmetikai hiba. Egyetlen mikroszkopikus méretű rozsdaszúrás egy szabadon látható hengerrúdon úgy működik, mint egy fogazott borotvapenge.

Minden alkalommal ahidraulikus hengerrvisszahúzódik, ez a durva vas-oxid kráter közvetlenül a poliuretán rúdtörlőn és az elsődleges U-csésze nyomótömítésen keresztül hasít. Több tucat cikluson belül:

• A rúdtömítés elszakad, aminek következtében látható hidraulikaolaj szivárog a talajon.
• A koptató útszennyeződés, a só iszap és a víz a sérült ablaktörlőn keresztül egyenesen a henger hengerébe kerül.
• A belső olajszennyeződés felgyorsítja a szivattyú kopását, a szeleporsó beragadását és a rendszer katasztrofális meghibásodását.

A part menti tengeri levegőnek, autópálya jégtelenítő sóoldatnak (kalcium és magnézium-klorid) vagy savas mezőgazdasági vegyszereknek kitett gépeknél a szabványos katalógusos keménykróm rudak gyakran egyetlen szezonon belül felhólyagosodnak és gödrösödnek. A megfelelő felületkohászat kiválasztása a legköltséghatékonyabb védelmi vonal.

---

II. 3 fő rúdfelületi technológia: működésük

[ 1. Szabványos kemény króm ]   ===> Mikro-repedt galvanizált héj (tiszta felületi gátra támaszkodik)

[ 2. QPQ Liquid Nitriding ]  ===> Termikus kémiai diffúziós réteg az acélba (nincs pelyhes bevonat)

[ 3. Nikkel-króm kettős réteg] ===> Sűrű, nem porózus nikkelréteg + áldozati keménykróm külső réteg

2.1 Kemény ipari krómozás

A szabványos keménykróm továbbra is a beltéri és a könnyű ipari gépek globális etalonja.

- A folyamat: Egy fémes krómréteget (jellemzően 20-30 mikron vastag) galvanizálnak indukciósan edzett szénacélra, és tükörfényűre polírozzák (Ra 0,1-0,2 mikron).

- A mikroszkopikus valóság: Minden elektromosan leválasztott króm természetesen több ezer mikroszkopikus feszültségtörést ("mikrorepedést") tartalmaz. Száraz vagy tiszta olajos környezetben ezek a mikrorepedések jótékonyan tartják a kenőolaj filmréteget. Agresszív vegyi környezetben azonban a korrozív elektrolitok a mikrorepedéseken keresztül egyenesen az alatta lévő nyers alapacélba szivárognak. A króm alatt kivirágzik a rozsda, éles pelyhekben emelve le a bevonatot.

2.2 QPQ folyékony nitridálás (Quench-Polish-Quench Nitrocarburizing)

A QPQ nem egy felületi bevonat, amely az acél tetején helyezkedik el; ez egy termokémiai diffúziós folyamat, amely alapvetően átalakítja magának az acélnak a külső molekulaszerkezetét.

- A folyamat: A nyers acélrudat speciális olvadt sófürdőben folyékony ferrites nitrokarburizálásnak vetik alá, amelyet mechanikai polírozás és másodlagos oxidáció követ. A nitrogén- és szénatomok mélyen diffundálnak az acélrácsba, és rendkívül kemény vas-nitrid "vegyületréteget" hoznak létre (jellemzően 15-25 mikron mély), amelyet egy mélyebb nitrogéndiffúziós zóna támogat.

- Kulcselőny: Mivel nincs külön galvanizált héj, a QPQ nem tud hólyagosodni, feltörni, lehámozni vagy lehámlani. Ezenkívül a sűrű fekete vas-oxid bevonat lezárja a felületi mikropórusokat, így kivételes ellenállást biztosít az útsóval és kavicsfelverődéssel szemben.

2.3 Kétrétegű nikkel-króm (tengeri és tengeri használatra tervezve)

Ha a berendezés közvetlenül sósvízi fröccsenő zónákban vagy tengeri fúrótornyokban működik, a kétrétegű nikkel-króm maximális galvanikus védelmet biztosít.

- A folyamat: Először egy vastag, pórusmentes képlékeny nikkel-alréteget (30-50 mikron) galvanizálnak az acélra, majd egy szabványos keménykróm fedőbevonatot (20-30 mikron).

- Kulcselőny: A tiszta nikkel alapréteg áthatolhatatlan, korrózióálló kémiai gátat biztosít, amely teljesen lezárja az acél hordozót. A külső króm fedőbevonat nagy felületi keménységet és karcállóságot biztosít. Még ha agresszív sós víz behatol is a króm mikrorepedésekbe, az a nikkelgátnál megáll anélkül, hogy érintkezne az alapacéllal.

---

III. Mérnöki összehasonlítás: Teljesítmény fejtől-fejig

IV. Hol kell megadni az egyes kezeléseket: Gyakorlati OEM alkalmazási útmutató

+----------------------------------------------------------------------------------------------------

|      Normál Chrome        |        QPQ folyékony nitridálás        |      Nikkel-króm kettős        |

+----------------------------------------------------------------------------------------------------

| • Beltéri gyárautomatizálás | • Autópálya hóekék és sószórók| • Offshore daruk és csörlők    |

| • Helyhez kötött bolti prések   | • Mezőgazdasági és műtrágyatartályok   | • Parti konténerhajó emelők|

| • Zárt szerszámgépek    | • Oldalsó és hátsó rakodók hulladéka       | • Kifröccsenő zónás tengeri dokkok     |

| • Tiszta raktári targonca | • Erdészeti és aggregát fuvarozók     | • Tenger alatti hidraulikus működtetők   |

+----------------------------------------------------------------------------------------------------

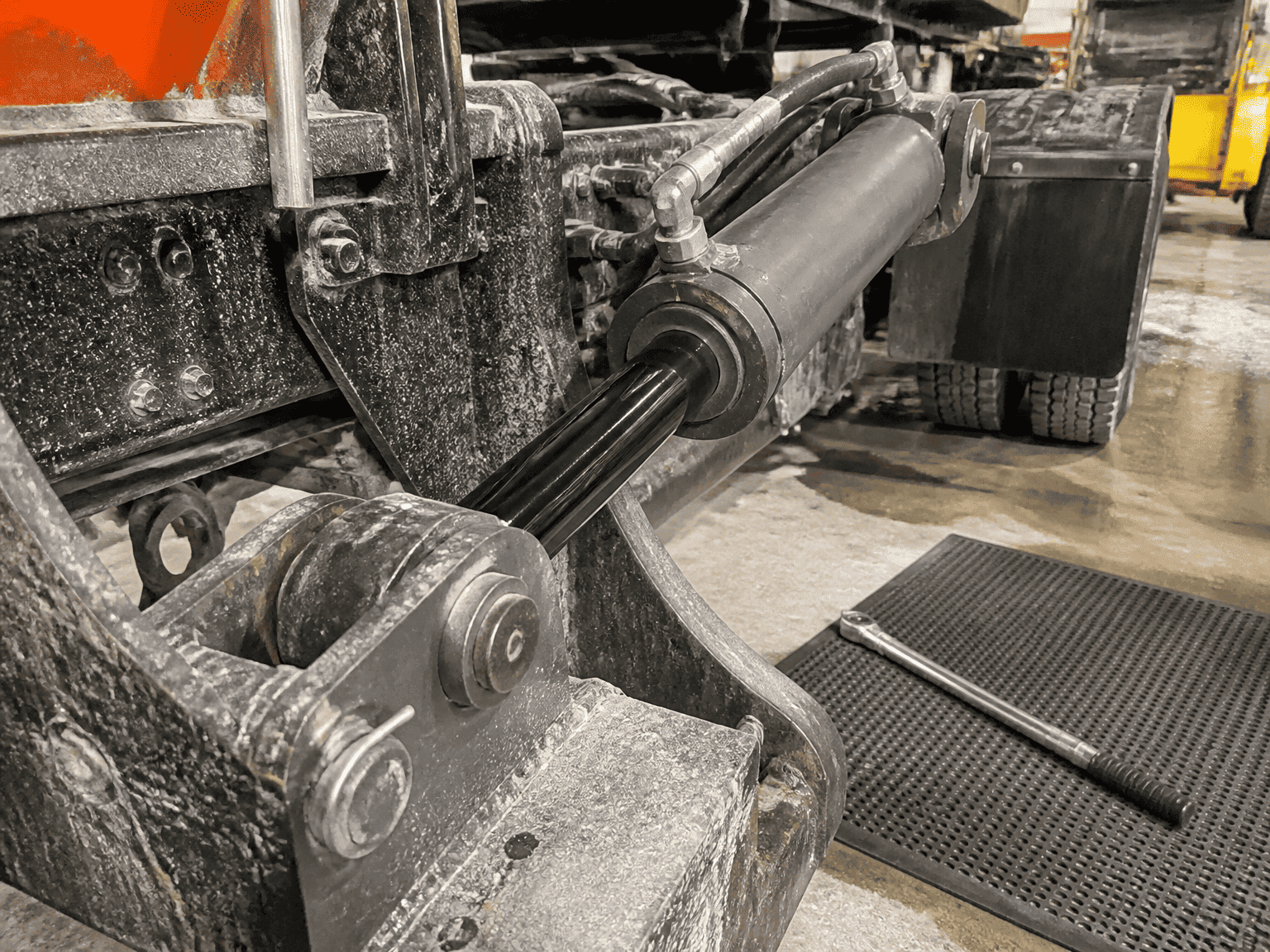

4.1 Hóekék, sószórók és önkormányzati teherautók: Válassza a QPQ lehetőséget

A városi téli szolgálat járművei közvetlenül a folyékony kalcium-klorid és a nedves kősó túlnyomásos felhőin haladnak át. Sópermet kifújja a kiterjesztetthidraulikus hengerrúd a nagysebességű útkaviccsal együtt. A QPQ forgácsálló, egységes diffúziós rétege megakadályozza a helyi lyukak kialakulását, míg az elegáns fekete felület csökkenti a napfény tükröződését a szembejövő forgalomnál.

4.2 Műtrágyaszórók és mezőgazdasági szórókeretek: Válassza a QPQ-t

A folyékony nitrogén műtrágyák és a hamuzsír iszapok köztudottan agresszívak a szabványos galvanizált krómmal szemben. A QPQ biztosítja a kémiai passzivitást, amely ahhoz szükséges, hogy túlélje a szezonális vegyi expozíciót anélkül, hogy a mirigyek tömítéseit megragadnák.

4.3 Tengeri emelők, tengerparti dokkok és tengeri fúrótornyok: válasszon nikkel-krómokat

Azokban a tengeri fröccsenő zónákban, ahol a berendezés állandóan ki van téve óceáni ködnek és árapály-permetnek, a kétrétegű nikkel-króm az elismert globális szabvány. A magasabb kezdeti beruházást ellensúlyozza a tengeri hidraulikus szivárgások és a költséges hajóleállások megelőzése.

---

V. 3 Kritikus gyártási részletek, amelyeket az OEM mérnököknek meg kell követelniük

1. Alapanyag indukciós edzés:A bevonattól függetlenül az oldalterhelésnek és kőütésnek kitett mobil hengereket 1,5-3,0 mm mélységig indukciós edzéssel kell edzeni (HRC 52-58). Ez megakadályozza a "tojáshéj összenyomódását" – ahol a puha magfém pontszerű terhelés hatására meghajlik a nem edzett rúdfelület alatt.

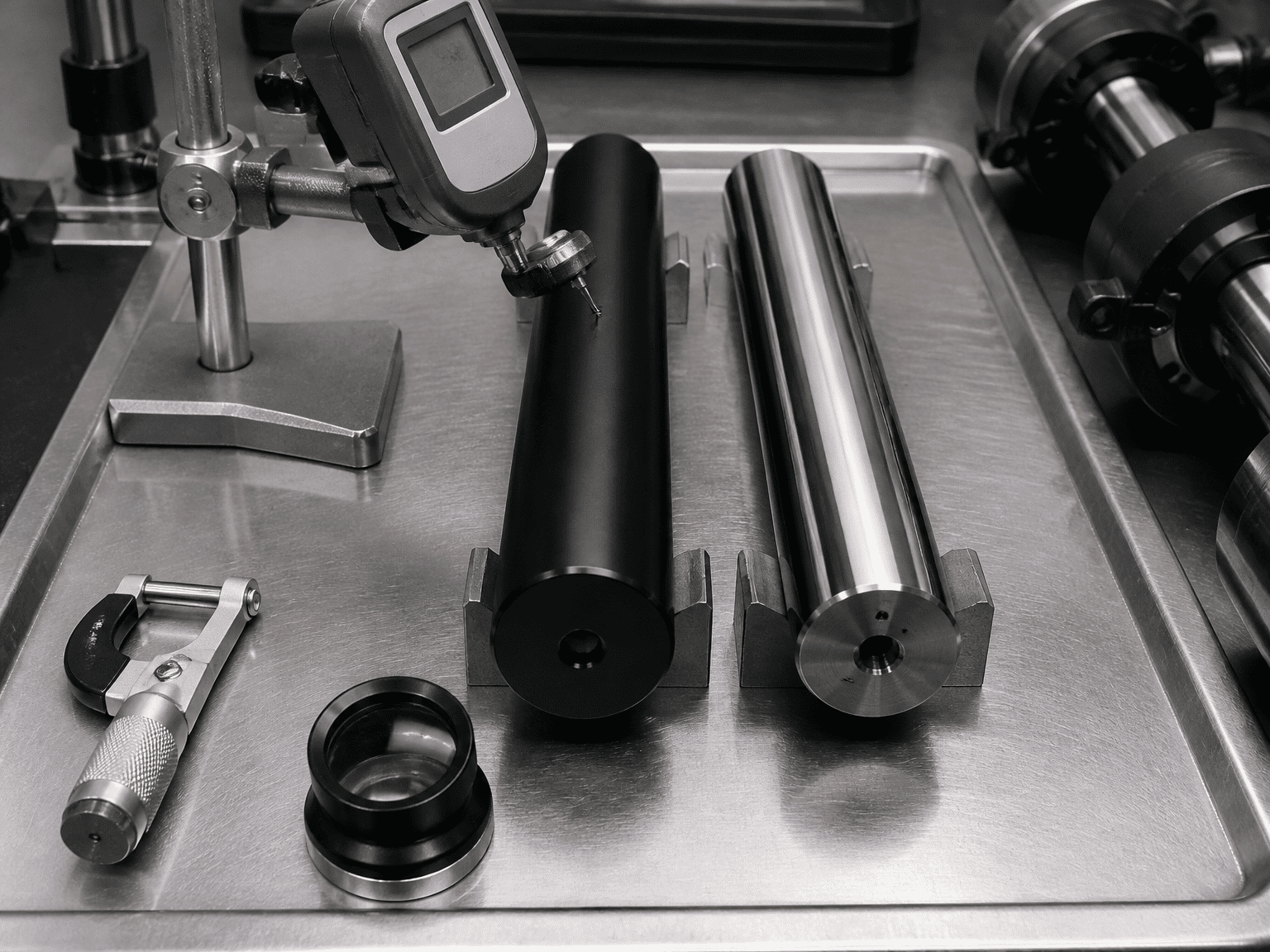

2. Felületi érdesség szabályozása (Ra 0,1-0,2 µm):A rúd túlpolírozása (Ra kisebb, mint 0,05 µm) a határkenés tömítését elveszti, ami csikorgást és a tömítés idő előtti kopását okozza. Az alulpolírozás (Ra 0,3 µm felett) levágja a tömítőajkat. Az ellenőrzött keresztsraffozású mikrobevonat elengedhetetlen.

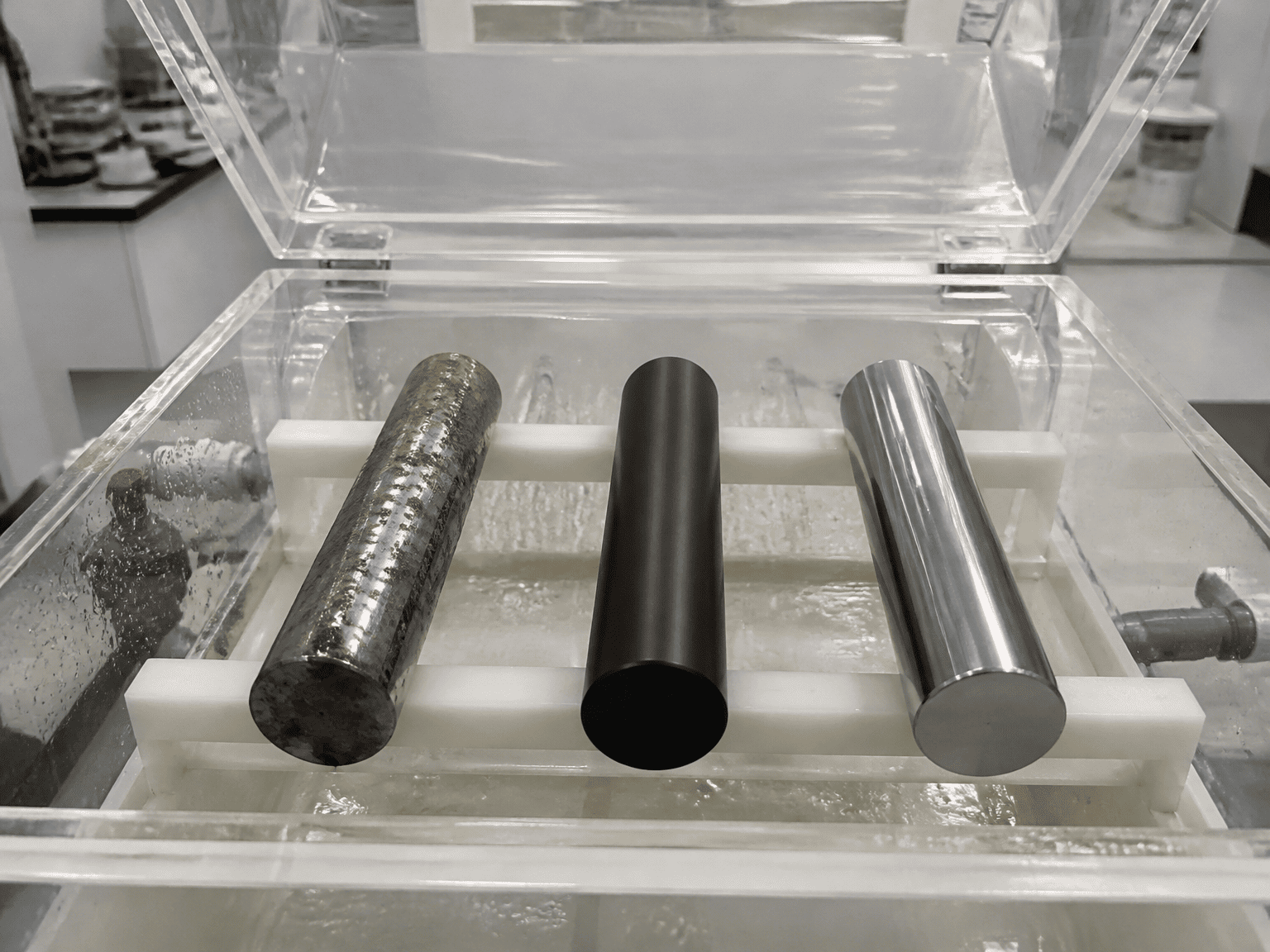

3. Tanúsított ASTM B117 tesztelési ellenőrzés:Ahelyett, hogy elfogadná az olyan homályos marketing állításokat, mint az "időjárásálló" - harmadik féltől vagy gyári laboratóriumi sópermet vizsgálati jelentéseket kérjen dokumentált ISO 10289 korróziós besorolással.

---

⭐⭐⭐VI. Műszaki határok és kohászat - Jogi nyilatkozat

Az ebben az útmutatóban hivatkozott korróziós teljesítményértékelések a szabvány ASTM B117 semleges sószóró laboratóriumi teszteken alapulnak. A helyszíni élettartam a helyi vegyi koncentrációktól, a mechanikai koptatási ciklusoktól, az ultraibolya sugárzástól és a flotta lemosási protokolljaitól függően változhat.

---

VII. Forduljon a HCIC-hez a tervezett korrózióálló hidraulikahengerekkel kapcsolatban

A HCIC precíziós, egyedi hidraulikus hengereket gyárt indukciósan edzett keménykrómmal, QPQ folyékony nitridálással és tengeri minőségű nikkel-króm rudakkal a berendezésgyártók számára világszerte.
