Hidraulikus henger kavitációja és levegőztetése: Műhely Forensics a negatív nyomásról és a dugattyúk lyukasztásáról

I. A tünet: Amikor egy simaHidraulikus hengerSzivacsosra fordul és sikolyok

Kevés dolog frusztrálja jobban a nehézgép-karbantartó személyzetet, mint egy gém vagy kidobóhenger, amely hirtelen csapkodni kezd, szabálytalan szivacsos késéssel mozog, és olyan hangos csörömpölő hangot ad ki, mint egy maroknyi golyó, amely az acélcsövön keresztül zuhan.

Amikor a szerelők lebontják a hengert, arra számítanak, hogy piszkos olajat vagy szakadt tömítést találnak. Ehelyett a dugattyúkorona tömör acélfelületét és az olajnyílások belső ajkát durva, dérrel borított kráterek borítják, amelyek úgy néznek ki, mintha miniatűr lövedékkel robbantották volna ki őket.

Ez nem kopásálló részecskék kopása. Ez a hidraulikus henger kavitációja és levegőztetése – két egymással szorosan összefüggő, de alapvetően különböző folyadékjelenség, amelyek tönkreteszik a precíziós fémfelületeket, megsütik az elasztomer tömítéseket, és veszélyeztetik a gép biztonságát.

II. Kavitáció vs. levegőztetés: A valódi különbség megértése

A helyszíni szervizjelentésekben a technikusok gyakran egyesítik a kavitációt és a levegőztetést a „levegő a vezetékekben” általános címke alatt. A valódi kiváltó ok kijavításához elengedhetetlen annak megértése, hogy mindegyik hogyan történik:

2.1 Gőzkavitáció (forralás negatív nyomásból)

Kavitáció akkor fordul elő, amikor az olaj iránti kereslet az egyik oldalon ahidraulikus hengera dugattyú meghaladja az olaj fizikai bejutásának sebességét.

• Amikor a helyi nyomás a hidraulikaolaj gőznyomása alá süllyed, a folyadék szó szerint forr a környezeti hőmérsékleten, és milliónyi apró mikroszkopikus gőzbuborékot képez.
• Ahogy ezek a gőzüregek az alacsony nyomású zónából a nagynyomású olajba jutnak, nanomásodpercek alatt felrobbannak.
• Minden egyes mikrobecsapódás koncentrált, szuperszonikus sebességgel haladó mikro-folyadéksugarat hoz létre, amely a környező fémfelületeket érinti, és a helyi ütközőerő meghaladja a több tízezer font/négyzethüvelyk értéket. Ez a fizikai kalapácshatás addig fárasztja a fémet, amíg a mikropelyhek le nem szakadnak a felületről.

 2.2 Levegőztetés (mechanikus levegőbeszívás)

A levegőztetés a hidraulikaolaj szennyeződése a külső környezetből a körbe beszívott szabad atmoszférikus levegővel.

• A levegő szivárgó szívótömlő bilincseken, a főszivattyú sérült tengelytömítésein, meglazult csőszerelvényeken, alacsony tartályfolyadékszinten vagy a folyadék felszíne fölé ömlő turbulens tartály visszatérő vezetékeken keresztül jut be.
• A gőzbuborékokkal ellentétben a szabad levegő nem omlik össze azonnal; tejszerű, habos emulziót képez, amely a viszonylag összenyomhatatlan hidraulikafolyadékot puha, pattogó pneumatikus rugókká alakítja.

III. 4 Figyelmeztető táblák a terepen

IV. Hol keletkezik a sérülés a henger belsejében

Amikor a folyadékellátó rendszerek krónikus kavitációtól és levegőztetéstől szenvednek, a fizikai károsodás bizonyos nagy sebességű zónákban összpontosul:

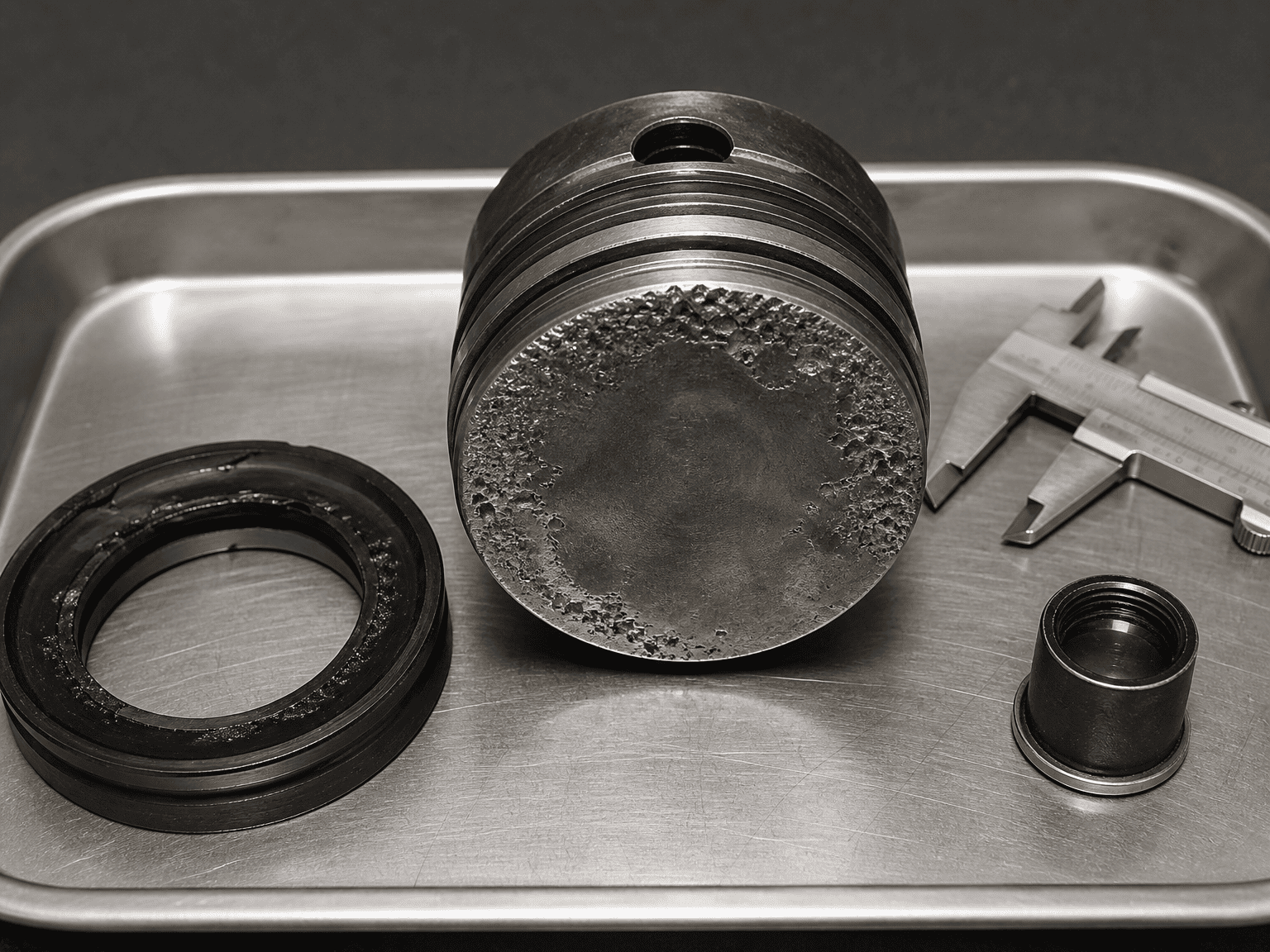

4.1 Dugattyús koronalapok:A dugattyú lapos, körkörös felületén mély, fagyos mikrogödrök csoportjai láthatók, ahol az összeomló gőzüregek ismételten nekiütköztek az alapfémnek.

4.2 Olajkikötő belső nyílásai:Az éles derékszögű átmenetek, ahol a hidraulikaolaj belép a hengerhengerbe, súlyos éleróziót és lekerekítést szenvednek el.

4.3 Dugattyúrúd tömítések és kopógyűrűk:A magával ragadó légbuborékok gyors adiabatikus kompresszión mennek keresztül, helyi hőtüskék keletkeznek, amelyek megperzselnek, megfényesednek, és a rugalmas poliuretán tömítőajkakat törékeny szénszerű pelyhekké változtatják.

4.4 Hengeres hordó csiszolt falak:A szélsőséges löket közelében a mikrofúvókák eltávolítják a védő kenőolaj filmet, lehetővé téve a közvetlen fém-fém kopást a dugattyúvezető szalagok és a polírozott csőfurat között.

V. A 4 legfontosabb működési kiváltó tényező a mobil és ipari berendezéseken

5.1 Gravitációs terhelések túlfutása (The Runaway Cylinder)

Amikor egy nehéz kotrógém, billenő pótkocsi karosszéria vagy targoncaoszlop gyorsan leereszkedik saját súlya alatt, a gravitáció gyorsabban húzza le a hengerrudat, mint ahogy a hidraulikus szivattyú képes olajat juttatni a kupak oldalára. A henger óriási fecskendővé válik, intenzív belső vákuumot hozva létre, amely felforralja a bejövő olajáramot.

5.2 Hideg téli reggeli indítások

A vastag, nagy viszkozitású hideg hidraulikaolaj nehezen tud átfolyni a keskeny szívószűrőkön és a hosszú ellátó tömlőkön. Amikor a kezelő közvetlenül az indítás után teljes gázra fordítja a motort, a szivattyú éhezik, nagy vákuumot húz ki, és kavitáló folyadékáramot küld egyenesen a működtetőkhöz.

5.3 Eltömődött tartály légtelenítő sapkák

Ahogy a hosszú löketű hengerek kinyúlnak, a folyadékszint a hidraulikatartályban jelentősen csökken. Ha a tartály légtelenítő sapkája sárral, porral vagy jéggel szennyeződött, a légköri levegő nem tud bejutni a térfogat kiegyenlítésére. A tartály belsejében részleges vákuum alakul ki, amely elfojtja a szivattyú szívóvezetékét.

5.4 Rosszul elhelyezett tartályterelők és visszatérő vezetékek

Ha a visszafolyó olaj a folyadékszint felett vízesésként zuhan a tartályba, akkor levegőt csap az olajba. Megfelelő tartályterelők nélkül, amelyek lehetővé teszik a légbuborékok felszínre emelkedését és szellőzését, a szivattyú azonnal visszaszívja ezt a habos keveréket a hengerekbe.

VI. Áramköri szintű megoldások a kavitáció és a levegőztetés megszüntetésére

A hengerkavitáció rögzítése megköveteli az áramkör dinamikájának kezelését, amely lehetővé teszi a negatív nyomás kialakulását:

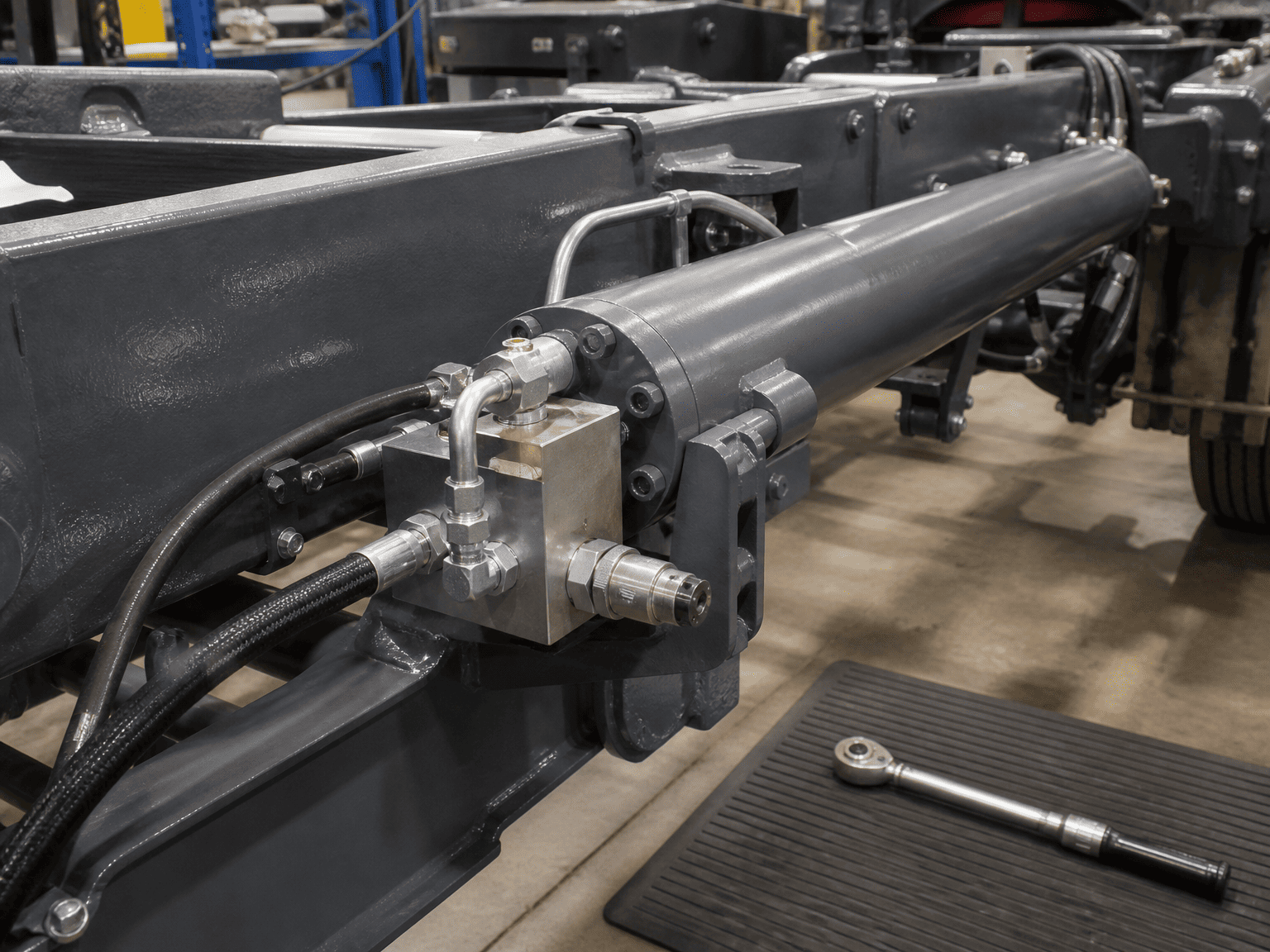

• Szereljen be kavitációgátló visszacsapó szelepeket: Gyorsan mozgó vagy túlfutó terhelésű áramkörökön helyezzen el egy külön kavitációgátló visszacsapó szelepet a henger munkanyílása és a tartályvezeték közé. Ha a henger meghosszabbítása több olajat igényel, mint amennyit a szivattyú biztosít, a visszacsapó szelep szabadon kinyílik, lehetővé téve, hogy a tartályolaj visszatöltse a vákuumot.
• Megfelelő méretű ellensúlyozó (túlközéppontos) szelepek: Az ellensúlyozó szelepek szabályozott ellennyomást hoznak létre a henger visszatérő oldalán, megakadályozva, hogy a gravitáció elszaladjon a teherrel együtt, és biztosítva a pozitív nyomás fenntartását a teljes löket alatt.
• Tartsa be a szívóvezetékek minimális méretét: Győződjön meg arról, hogy a szivattyú szívóvezetékei túlméretezettek, rövidek, egyenesek, és a folyamatos vákuumműködésre alkalmasak, anélkül, hogy belsőleg összeomnának.
• Hagyjon megfelelő légtelenítési időt a tartályban: Mérje meg az olajtartályt úgy, hogy a folyadék zavartalanul maradjon néhány percig a ciklusok között, lehetővé téve az oldott mikrobuborékok természetes kiúszását.

VII. Helyszíni diagnosztikai ellenőrzőlista a karbantartó személyzet számára

Zajos vagy sérült henger cseréje előtt:

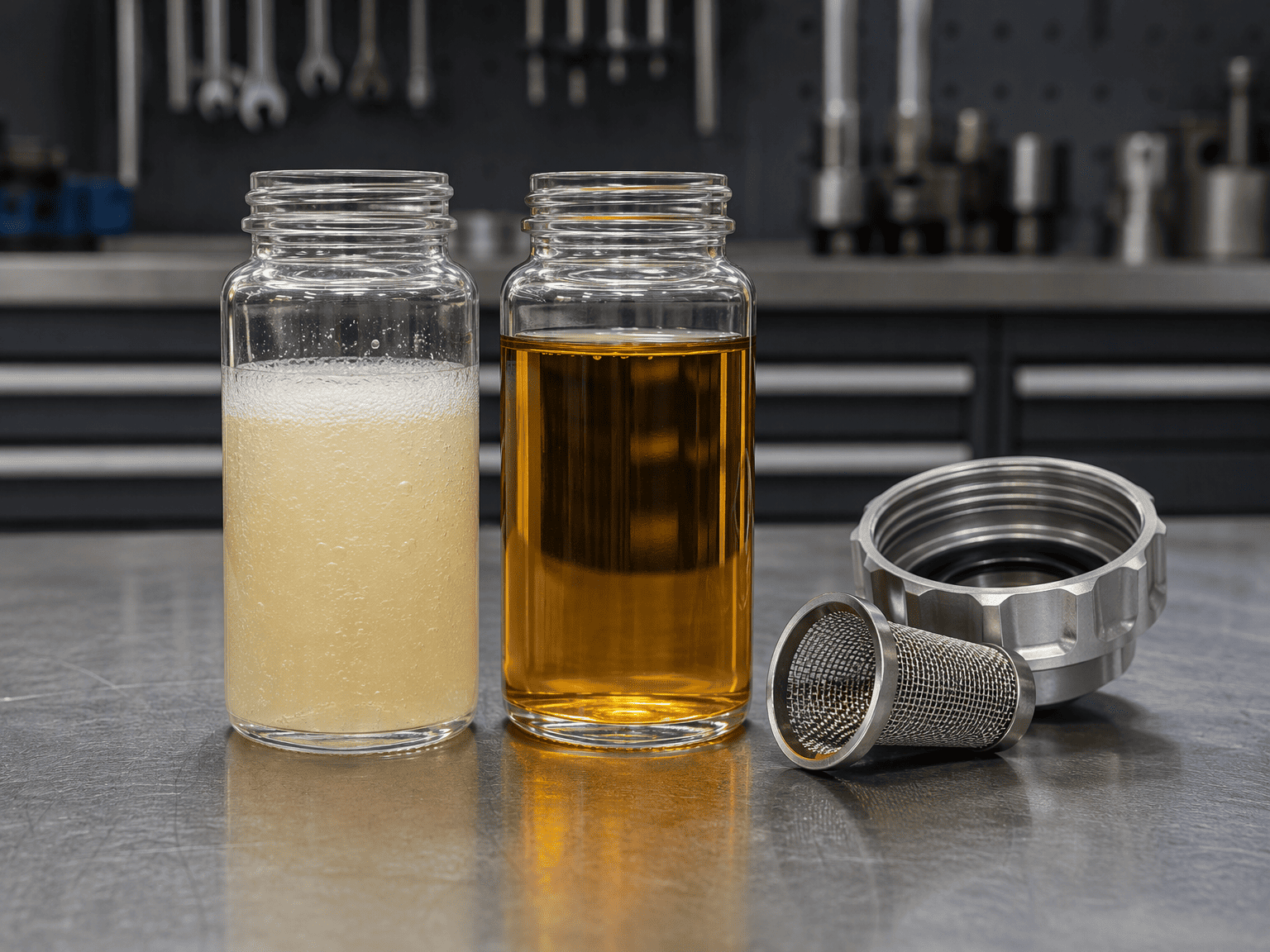

• Vizsgálja meg az olaj-kémlelőüveget: Tejszerű, zavaros vagy stabil hab van a tetején?
• Ellenőrizze, hogy a tartály légtelenítő sapkái nem tömődtek-e el porral vagy nem fagyott nedvességgel.
• Vizsgálja meg a szivattyú szívótömlő bilincseit és szerelvényeit, hogy nincsenek-e laza csatlakozások, amelyek vákuum alatt levegőt szívhatnak.
• Ellenőrizze, hogy a visszatérő vezetékek jóval a tartályban lévő minimális olajszint alatt folynak-e ki.
• Tesztelje az ellensúlyszelep vezérlőbeállításait, hogy megbizonyosodjon arról, hogy a henger nem tud leesni gyorsabban, mint a szivattyú szállítóképessége.
• Vizsgálja meg a hengerdugattyú felületét és a nyílások torkát egy boreszkóppal, hogy nincs-e jellegzetes fagyos kavitációs lyuk.

VIII. Műszaki határok és diagnosztikai felelősség kizárása

Ez az útmutató felvázolja a szabványos mechanikai diagnosztikai mutatókat és a hidraulikus körök legjobb gyakorlatait. Az összetett többtengelyes gépek, a terhelést érzékelő változó elmozdulású áramkörök és a zárt hurkú hidrosztatikus hajtások áramkör-specifikus tranziens nyomásnaplózást és folyadékelemzést igényelnek a kiváltó okok elkülönítése érdekében.*
