Hidraulikus henger kihajlási számításai: Miért felülírja a lökethossz a névleges nyomóerőt

I. Veszély: Ha egy "3000 psi" henger 1200 psi nyomáson meghibásodik

 Egy gyakori és költséges hiba a hidraulikus tervezésben, hogy a henger nyomóerejét pusztán a hidraulikus nyomás és a dugattyúfelület alapján számítják ki:

                                                                           F = P × Dugattyú

Ezen egyszerű képlet szerint egy 4 hüvelykes furatú henger 3000 psi nyomáson körülbelül 37 700 font (167,7 kN) tolóerővel fog nyomni. Ha a hengerlöket csak 12 hüvelyk, a rúd könnyen kezeli ezt a terhelést.

Ugyanezt a hengert azonban 60 hüvelykes vagy 80 hüvelykes löketre bővítse, és ugyanazt a 37 700 font nyomóerőt alkalmazva gyakran elpattan vagy tartósan meghajlik a dugattyúrúd, mint egy fogpiszkáló – gyakran akkor, amikor a rendszernyomás csak az 1000-1500 psi értéket érte el.

Ez a katasztrofális meghibásodási mód nem az anyag szakítószilárdsága; it is elastic column buckling. Hosszú löketű alkalmazásoknál a karcsú dugattyúrúd szerkezeti stabilitása teljesen felülírja a henger nyomásértékét.

II. A fizikájaHidraulikus hengerKihajlás: Euler oszlopelmélete

Amikor ahidraulikus hengernyomóterhelés hatására kinyúlik, a szerelvény hosszú, karcsú szerkezeti oszlopként viselkedik. Az Euler-féle kritikus kihajlási képlet szabályozza azt a maximális elméleti nyomóterhelést, amelyet egy karcsú oszlop képes elviselni, mielőtt az oldalirányú instabilitás fellépne:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Ahol:

• Fcr = kritikus Euler kihajlási terhelés (N vagy lbf)
• E = a rúd anyagának rugalmassági modulusa (tipikus szén/ötvözött acél esetén, E ≈ 200-210 GPa vagy 29 × 10⁶ psi)
• I = a tömör kerek rúd keresztmetszetének tehetetlenségi nyomatéka (m⁴ vagy in⁴)
• L = teljes meghosszabbított beépítési távolság a rögzítési pontok között (m vagy in)
• K = effektív oszlophossz-tényező a henger felszerelési körülményei alapján
• Le = K · L = effektív kihajlási hossz

III. A tehetetlenségi nyomaték kiszámítása tömör rudak esetén:

Egy tömör kerek dugattyúrúdhoz, amelynek átmérője dr:

                                                                            I = π dr⁴ / 64

Figyeljük meg, hogy a tehetetlenségi nyomaték a rúdátmérő negyedik hatványától (dr⁴) függ. Ez azt jelenti, hogy a rúd átmérőjének kismértékű növekedése a kihajlási ellenállás jelentős növekedését eredményezi:

• A rúd átmérőjének 2,0 hüvelykről 2,5 hüvelykre történő növelése (25%-os átmérőnövekedés) 144%-kal (2,44×) növeli a kihajlási ellenállást.

IV. A biztonságos munkaterhelés és az ajánlott biztonsági tényezők kiszámítása

Soha ne működtesse ahidraulikus hengerközel a kritikus kihajlási határhoz Fcr. Valós üzembenhidraulikus hengerekkis excentricitásokat, kisebb tűjátékot, gyorsulási tüskéket és elkerülhetetlen oldalterheléseket tapasztal.

Az ugar megengedett tervezési tolóerejének szigorú Sf biztonsági tényezőt kell tartalmaznia:

                                                                           Ugar = Fcr / Sf

Javasolt biztonsági tényező irányelvek:

• Helyhez kötött ipari gépek (tiszta, irányított): Minimum Sf ≥ 2,5-3,0
• Általános mobil gépek (dömperek, rakodók, hulladék berendezések): Minimum Sf ≥ 3,0-3,5
• Magas kockázatú / személyemelés (emelkedők, gémes teherautók, mobil daruk): Minimum Sf ≥ 3,5-4,5

V. Slenderness Ratio and the Transition to Johnson’s Formula

Az Euler-képlet tisztán rugalmas hajlítást feltételez, és csak olyan karcsú oszlopokra érvényes, ahol a λ karcsúsági arány meghaladja a λc oszlopátmeneti küszöböt.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Ahol rg = √I/A = dr / 4 a forgási sugár.

Tipikus 1045 vagy 4140 krómacél esetén az átmeneti küszöb λc ≈ 85-105:

• Ha λ > λc (hosszú karcsú rudak): Használja az Euler-képletet (elasztikus instabilitás miatti hiba).
• Ha λ ≤ λc (rövid-közepes rudak): Használja a Johnson-féle parabolaképletet vagy a szabványos folyáshatárt (meghibásodás nyomószilárdság vagy rugalmatlan kihajlás miatt).

VI. 4 gyakori OEM mérnöki mulasztás, amely hajlított rudakat okoz

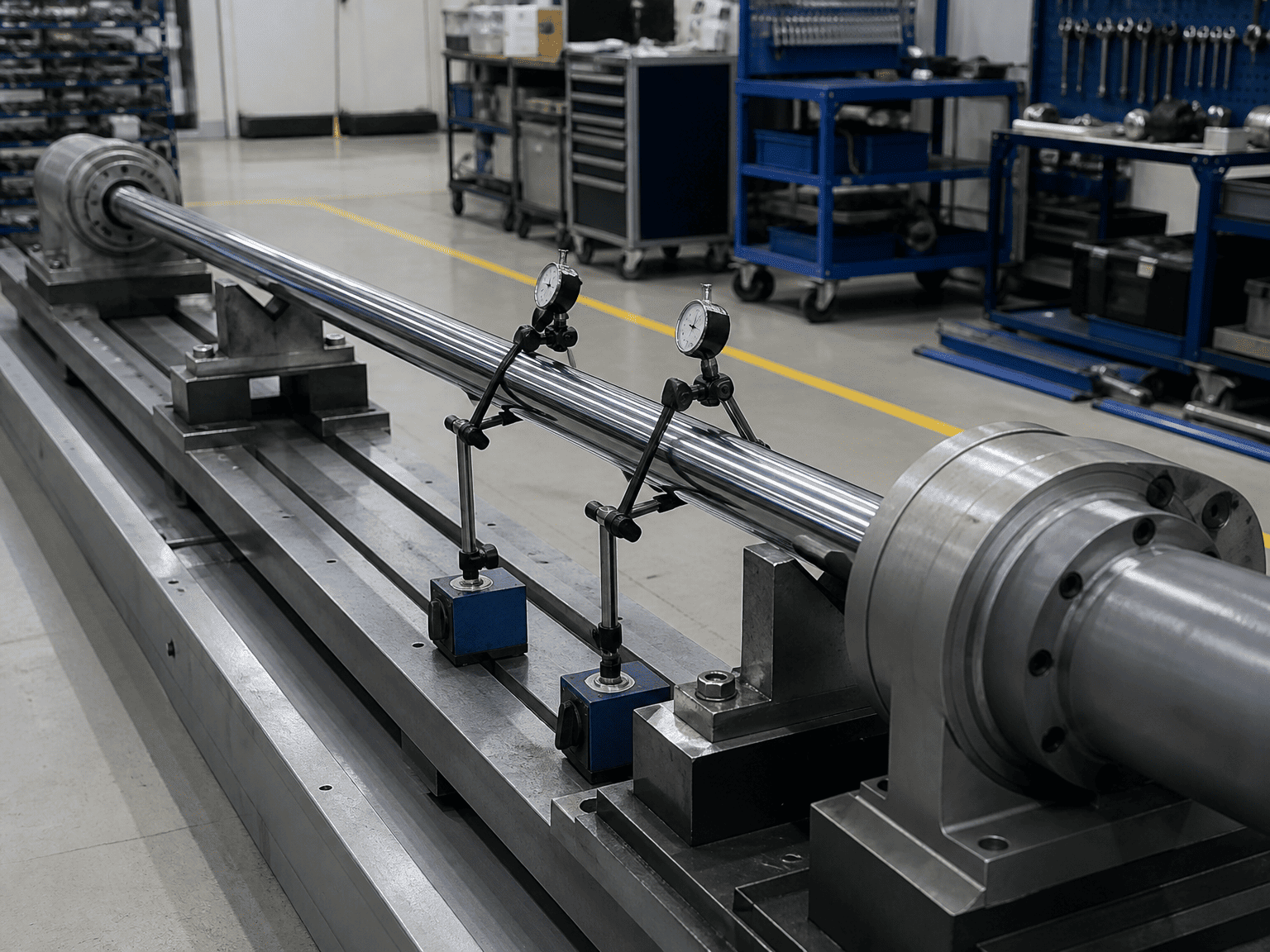

1. A kihajlás kiszámítása behúzott hossznál a teljesen kinyújtott hossz helyett:A legsebezhetőbb pillanat akkor következik be, amikor a rúd 100%-os löketnél van, ahol L a maximumon van.
2. A vízszintes megereszkedés figyelmen kívül hagyása holtsúly alatt:Hosszú vízszintes hengereken (> 2 méteres löket) a nehéz krómrúd a gravitáció hatására kissé megereszkedik, beépített excenteres terhelést hozva létre, amely felgyorsítja a kihajlást.
3. Feltéve, hogy a csaptartók súrlódásmentesek maradnak:Idővel a rozsdás vagy zsírozatlan forgócsapok felkapaszkodnak, és a csuklós rögzítőelemet részlegesen zárt, nyomaték igénybevételű csuklóvá alakítják, amely hajlítónyomatékot idéz elő.
4. A regenerációs áramkörök figyelmen kívül hagyása:A differenciál-/regeneráló áramkörök a kupakot és a rúd oldalát is teljes szivattyúnyomásnak teszik ki, fenntartva az oszlop teljes nyomóerejét, miközben csökkentik a szerkezeti ráhagyást.

VII. Mit kell küldeni a hosszú löketű hengerek HCIC-vel történő méretezésekor

Ha teljes kihajlás-ellenőrzést és FEA-oszlop áttekintést szeretne kapni a HCIC mérnökeitől, adja meg:

1. Üzemi hengerfurat, löket és maximális hidraulikus tehermentesítő nyomás
2. A gép szerelési geometriája és a forgókonzol rajza (a K-tényező megerősítéséhez)
3. Rögzítési irány (vízszintes, függőleges nyomás fel/le vagy szögív)
4. Külső vezetési kényszerek (szabad irányítatlan terhelés vs precíziós lineáris csúszósínek)
5. Üzemi ciklus, működési ciklus sebessége és környezeti feltételek

VIII. Partner a HCIC-vel a nagy teherbírású mérnöki és egyedi hengerek terén

A HCIC tanúsított vízépítést, 3D CAD modellezést és egyedi hengergyártást biztosít nehéz mobil és ipari berendezésekhez világszerte.
