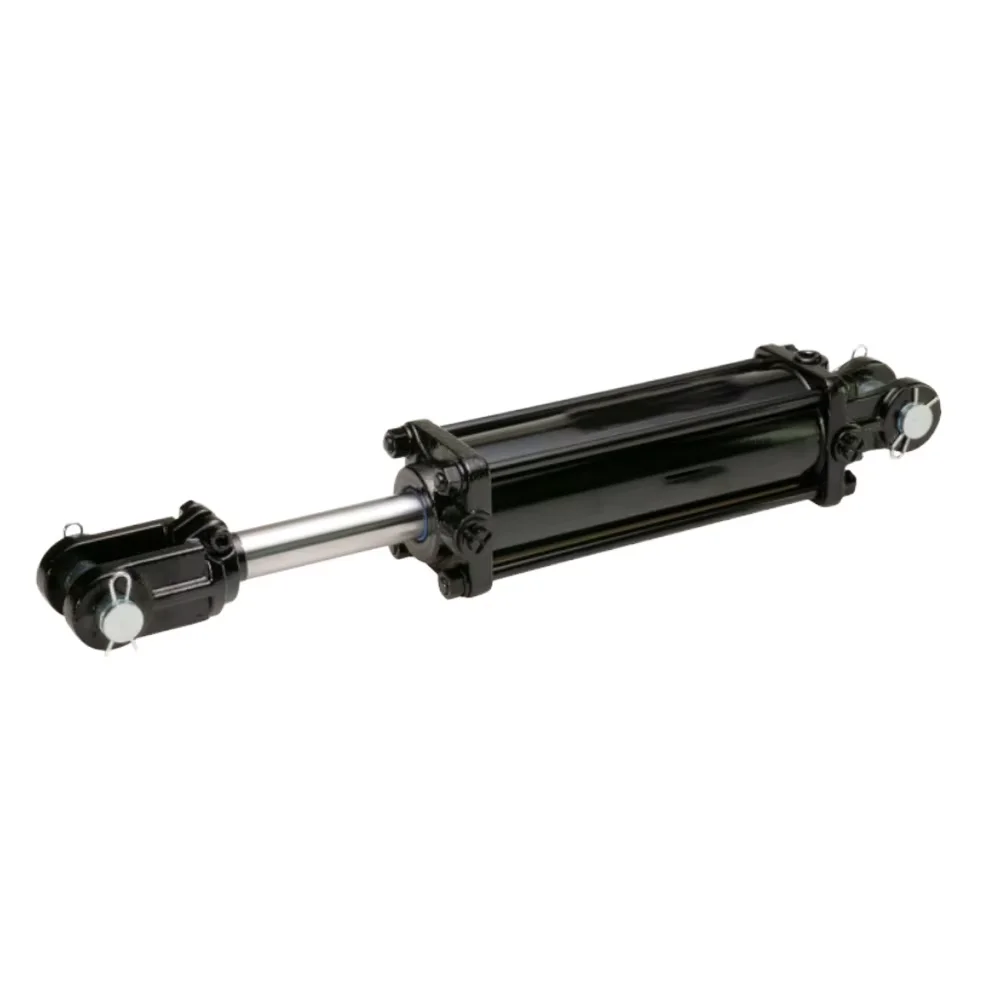

A hegesztett kettős kapcsos hidraulikus henger 3000 PSI-vel működik. Kovácsolt kengyelek, erős hegesztési varratok alkalmasak traktorokra, billenő pótkocsikra. Egyedi méret, OEM logó, ISO9001 gyári, 12 hónap teljes körű szerviz garancia.
Bore Size:
30-200 mm (1,2-8 hüvelyk)Rod Diameter:
20-120 mmStroke Length:
50-3000 mmRated Working Pressure:
21 MPa (3000 PSI)A hegesztett kettős kapcsos hidraulikus munkahenger teljesen hegesztett hidraulikus munkahengerre vonatkozik, amely integrált kovácsolt kettős hordszárral van felszerelve a henger alján és a rúd végén, a nagy teherbírású hegesztett hengersorozathoz tartozik, és főként kettős működésű olajáramkört alkalmaz.
A hagyományos kapcsolórúd-hidraulikus munkahengertől eltérően a hegesztett kettős kapcsos henger kompakt teljes szerkezettel, erősebb oldalirányú terhelésnek ellenálló képességgel és hosszabb élettartammal rendelkezik kültéri sáros, nagy terhelésű munkakörnyezetben.
A mezőgazdasági javítóműhelyek, a pótkocsi OEM-gyárak és a kis építőipari gépgyártók gyakran találkoznak hibás hegesztett hidraulikus munkahengerekkel, vékony hegesztési varratokkal és vékony hordófalakkal. Ezek az olcsó hengerek könnyen kiszivárogtatják az olajat, meghajlítják a kapocssarukat vagy megrepednek a hosszan tartó emelési munkák során.
28 éve gyártunk hegesztett dupla kapcsos hidraulikus hengereket, helyszíni mérnökeink havonta több száz hengermeghibásodási esettel foglalkoznak globális vásárlóktól. Optimalizáljuk a varrathegesztési szerkezetet, megvastagítjuk a hordó falát és korszerűsítjük a tömítőszerelvényt, hogy elkerüljük a kültéri nehézgépek általános meghibásodását. A MOQ nélküli kis mintarendelés támogatott az ügyfélteszthez.
A hegesztett kettős kapcsos hidraulikus munkahengerünk minden magfeldolgozási lépése saját tulajdonú 12000 ㎡ hidraulikus műhelyünkben történik, a kulcsfontosságú alkatrészek kiszervezése nélkül. Mindegyik járművet úgy tervezték, hogy javítsa a terhelésállóságot és a tömítési teljesítményt.
2.1.1 Hónolt varrat nélküli vastag hordó
Melegen hengerelt varrat nélküli acélcsövet alkalmazunk belső precíziós hónolás kezeléssel, a hordó falvastagsága vastagabb, mint a szokásos piaci modellek. A vastag hordó csökkentheti a henger deformációját folyamatos nagy nyomás alatt, a belső hónolás pedig kiküszöböli a karcolásokat, amelyek belső olajszivárgást okoznak.

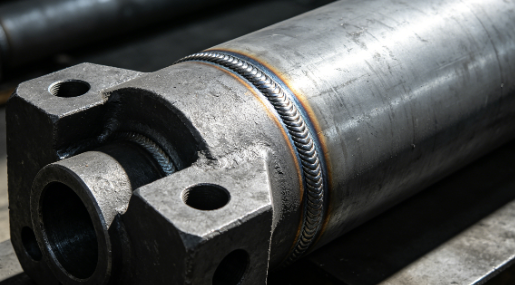

A kettős kapcsos fülek egyrészes kovácsolt acélból készülnek a vékonylemez-hézaghegesztés helyett. A varrat és a henger közötti csatlakozási helyzet 8-12 mm-es teljes behatolású merülőíves hegesztést használ, a hegesztési varrat vastag és egyenletes, hatékonyan megakadályozza a fül repedését a traktor és a rönkhasító erős oldalirányú erő hatására.
A dugattyúrúd felületét precíziós csiszolással, majd 28-32μm-es kemény krómréteggel vonják be. A vastag króm bevonat stabil rozsda- és kopásállóságot biztosít, a bevonat még egy éves folyamatos sáros farmmunka alatt sem válik le.
A szabványos szerelvény NBR gumitömítéseket használ, hogy megfeleljen a hagyományos hidraulikaolajnak normál hőmérsékleten. Az FKM fluorgumi tömítések opcionális frissítések a -20 ℃ és 180 ℃ közötti magas hőmérsékletű berendezésekhez, teljesen blokkolják a belső és külső olajszivárgást.
Minden kész hegesztett kettős kapcsos hidraulikus munkahengernek át kell mennie a 1,5-szeres túlterhelési nyomástartási teszten 30 percig, és a teljes légtömörség ellenőrzésen kell átesnie a szállítás előtt. Minden egyes palackhoz rögzítjük a vizsgálati adatokat, és teljes nyomásvizsgálati jelentést tudunk nyújtani a tömeges megrendelő ügyfelek számára.

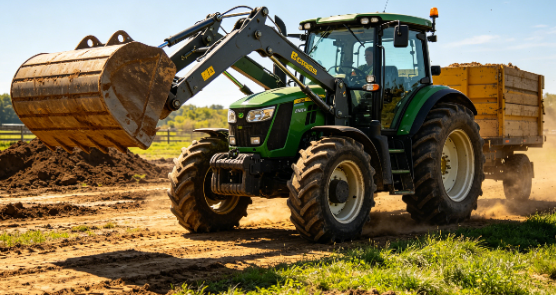

A hegesztett kapcsos hidraulikus munkahengerünket széles körben használják mindenféle mezőgazdasági mobil berendezésen, a dupla kapcsos rögzítésű kialakítás lehetővé teszi a gyors csapos tengely beszerelését extra tartozékok nélkül.
Főbb megfelelő felszerelések: traktor emelőkar, rönkhasító hidraulikus munkahenger, szénabálázó, kis aratógép, mezőgazdasági emelő pótkocsi.
A kompakt hegesztett dupla füles henger kisméretű építőipari gépekhez illeszkedik, korlátozott beépítési hellyel, stabil teljesítménnyel az építkezési por és vibráció alatt.
Fő hozzáillő felszerelés: mini kotró segédhenger, rakodó billenő henger, kis úthenger, betonemelő keverő.

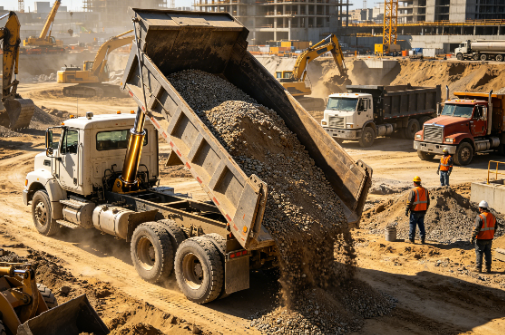

A nagy teherbírású hegesztett kapcsos hegesztőkar a logisztikai emelőjárművek és raktári rakodóberendezések fő cserealkatrésze.
Főbb megfelelő felszerelések: billenő pótkocsi hidraulikus henger, vontatókocsi emelőhenger, dokk szintező hegesztett hidraulikus henger, ollós emelőasztal henger.
Egyedi méretű, hegesztett dupla kapcsos henger az ipari berendezések rajzai szerint testreszabható, alkalmas hulladékkezelésre, anyagemelésre és berendezések karbantartására.
Fő hozzáillő felszerelés: hulladéktömörítő, anyagemelő gép, kis hidraulikus prés, utángyártott javítás csere hidraulikus munkahenger.
| Ellenőrzési tétel | Szabványos paraméter |
|---|---|
| Furat mérete | 30-200 mm (1,2-8 hüvelyk) |
| Rúd átmérője | 20-120 mm |
| Lökethossz | 50-3000 mm |
| Névleges üzemi nyomás | 21 MPa (3000 PSI) |
| Szabványos művelettípus | Kettős színészi játék |
| Szabványos tömítési anyag | NBR gumi |
| Felületkezelés | Matt fekete rozsdagátló festék |
| Egyedi igény | Opcionális frissítési séma |
|---|---|
| Különleges furat | Mini 25mm / Oversize 250mm egyedi furat |
| Speciális stroke | Korlátlan hosszú löketű hegesztett kapcsos nyomószár |
| Magas nyomásigény | 25 MPa / 35 MPa nehéz, nagynyomású változat |
| Egyszeri fellépés szükséges | Egyszeres működésű hegesztett kettős kapcsos henger |
| Magas hőmérsékletű munkavégzés | FKM fluorgumi tömítőszerelvény |
| Tengerparti korrózióvédelem | Horganyzott felületi bevonat |
| Clevis testreszabása | Egyedi kengyelfurat átmérő, meghosszabbított kapocssaru |
A teljes hidraulikus henger gyártósorunk megfelel az ISO9001 minőségirányítási rendszer tanúsításának, minden nagy teherbírású hegesztett hidraulikus termék megfelel a CE ipari biztonsági szabványnak. Az ügyfél vámkezeléséhez és gyári auditjához a tanúsító dokumentumok másolatát tudjuk biztosítani.
Független nyersanyag-ellenőrző műhelyt, félkésztermék-feldolgozó ellenőrző állomást és késztermék-nyomásvizsgáló helyiséget állítottunk be. Minden nyers acélcsövet, kovácsolt varrat és tömítő alkatrészt ellenőriznek a gyártás előtt, a hibás nyersanyagokat közvetlenül elutasítják a késztermék meghibásodásának elkerülése érdekében.
Minden hegesztett kettős kapcsos hidraulikus munkahengert először rozsdagátló olajjal vonnak be, majd műanyag fóliával burkolják, hogy elkerüljék a tengervíz korrózióját a tengeri szállítás során. Ezután tedd tömör, exportált fa tokba, fix habpárnázással, hogy megelőzd az ütközést és a deformációt a távolsági logisztikában.
1. kérdés: Testreszabhatom a nem szabványos furatú és lökethegesztett dupla kapcsos hengert?
A1: Igen, műszaki csapatunk 24 órán belül exkluzív hengerméretet tervezhet a berendezés rajza szerint.
2. kérdés: Mekkora a szabványos hegesztett hordszár maximális üzemi nyomása?
A2: A szabványos névleges nyomás 3000 PSI (21 MPa), a 35 MPa nagynyomású továbbfejlesztett modell elérhető a nagy terhelésű berendezések bányászatához.
3. kérdés: Mennyi ideig tart a hegesztett kettős kapcsos hidraulikus henger garanciális ideje?
A3: 12 hónapos garanciát biztosítunk normál, megfelelő működési feltételek mellett, a nem megfelelő működésből eredő károkra nem vonatkozik a garancia.
