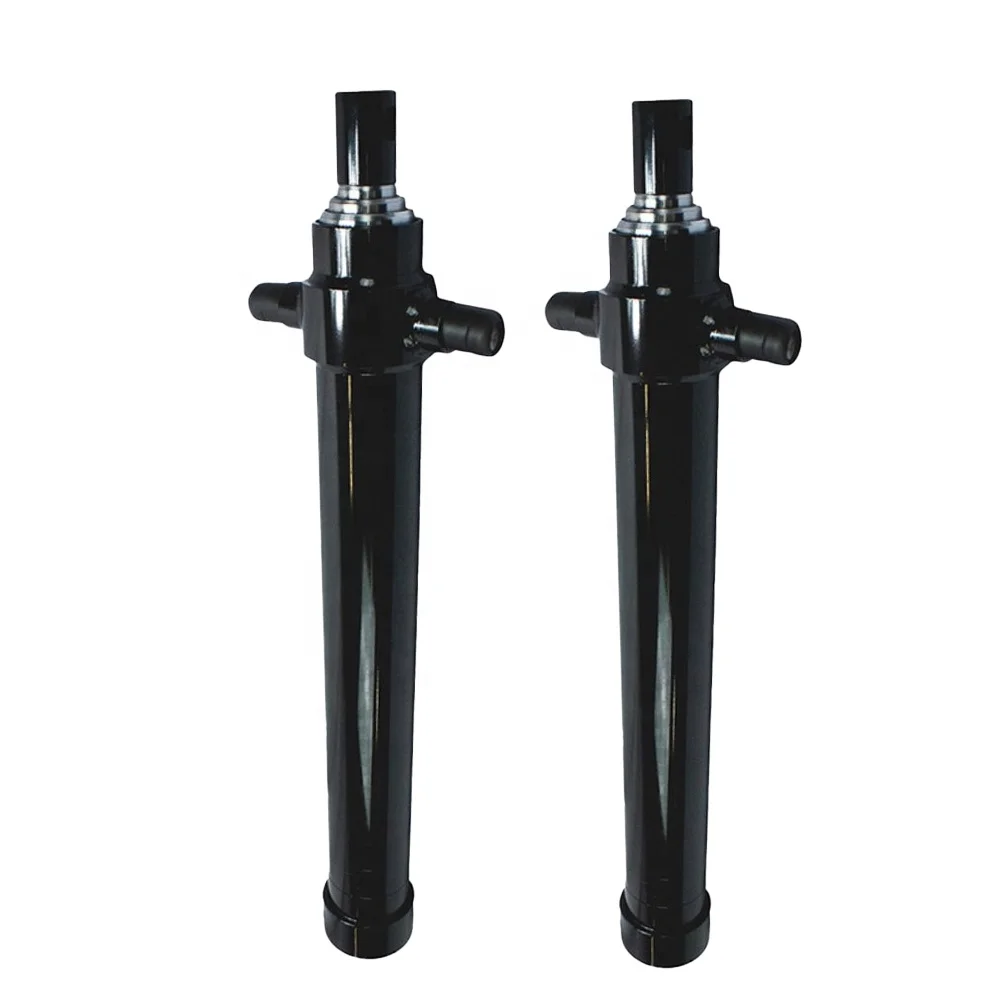

A 3TG-E90x1199 egy háromfokozatú alváz teleszkópos hidraulikus henger 1199 mm lökettel, 220 bar maximális üzemi nyomással és 5-14 tonnás katalógus billenési tartománnyal.
Number of stages:
3 szakaszWorking volume:
6,2 literMaximum working pressure:
220 barA 3TG-E90x1199 egy háromfokozatú alváz teleszkópos hidraulikus munkahenger, amely a HCIC-2026 katalógusban szerepel. Kompakt alváz-elrendezése olyan billenőrendszeri alkalmazásokhoz készült, ahol a hengernek hosszú löketet kell leadnia, miközben a karosszéria és az alváz alatti térben marad.
A katalógusban 1199 mm-es lökethossz, 35 kg tömeg, 6,2 literes munkatérfogat és 220 bar maximális üzemi nyomás szerepel. 5-14 tonnás billenőkapacitást és a fő L/A/B/C/D/E beépítési méreteket is megadja. Ezek az értékek támogatják a kezdeti illeszkedési megbeszélést; nem helyettesítik a teljes pótkocsi számítást.
| Paraméter | Katalógus érték |
|---|---|
| Modell | 3TG-E90x1199 |
| A szakaszok száma | 3 |
| Stroke | 1199 mm |
| Tömeg | 35 kg |
| Munkamennyiség | 6,2 liter |
| Maximális üzemi nyomás |
220 bar |
| Katalógus billenőteljesítmény-tartomány | 5-14 tonna |
| L méret | 598 mm |
| A dimenzió | 160 mm |
| B dimenzió | 438 mm |
| C méret | 108 mm |
| D méret | 92 mm |
| E méret | 58 mm |
A fenti specifikációs értékek a mellékelt HCIC-2026 katalógusban található teleszkópos hengerek alján található táblázatból vannak átírva. A katalógusban szereplő 5–14 tonnás adat egy alkalmazási terület, nem pedig minden billenős pótkocsi univerzális hasznos teherengedélye.
Háromlépcsős alvázszerkezet
A 3TG-E90x1199 három teleszkópos tárgyasztalt használ. Behúzáskor a beágyazott lépcsők segítenek a hengercsomagot az alváz beépítési területén belül tartani. A meghosszabbítás során a fokozatok biztosítják a billenőciklushoz szükséges mozgást anélkül, hogy a teljes munkahosszt zárt helyzetben kellene jelen lenni.
A fokozat elrendezése azt is jelenti, hogy a henger ereje és sebessége a meghosszabbítás során változhat. A hatásos terület a különböző fokozatok aktívvá válásával változik, ezért a kiválasztásnál együtt kell figyelembe venni a terhelést, a csuklópánt geometriáját, a billenési szöget, a szivattyú áramlását és a szelepbeállításokat.
Az alváz beépítését több, mint a henger zárt hossza határozza meg. A vevőnek ellenőriznie kell a bölcsőt vagy a támasztékot, a csapok beállítását, az alváz hézagát és a henger útját, amikor a karosszéria zárt helyzetből billent helyzetbe mozog.
A katalógusban az L 598 mm, az A-tól E-ig terjedő méretek pedig 160, 438, 108, 92 és 58 mm-ként szerepelnek. Ezeket a méreteket össze kell hasonlítani az ügyfél keretrajzával és szerelési elrendezésével. A hengert a rögzítési kialakításon keresztül kell beállítani, nem pedig a konzol torzítása miatt.

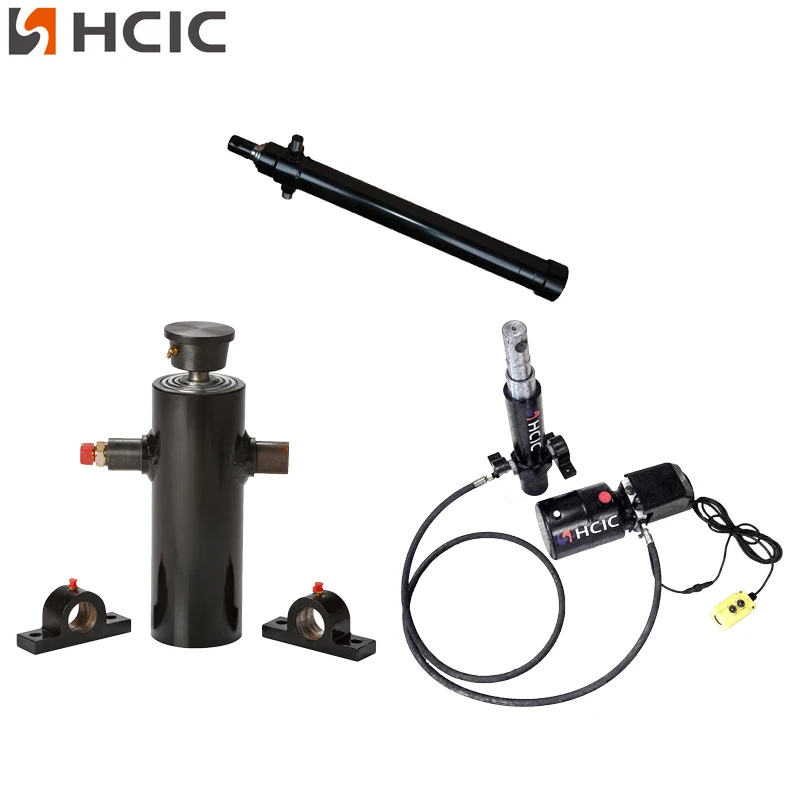

A HCIC katalógusa az alváz hengersorához tartozó tartozékokat és támasztó opciókat is tartalmazza, beleértve a rúdszem- vagy golyóstílusú csatlakozási hivatkozásokat és a hengertartó bölcsőt. A 3TG-E90x1199 projekt pontos csatlakozási és támogatási elrendezését az aktuális rajz alapján kell megerősíteni, nem pedig egy általános katalógus-illusztrációból feltételezni.
A 3TG-E90x1199 maximális üzemi nyomása 220 bar. Ezt az értéket a szivattyú, a nyomáscsökkentő szelep beállítás, a hidraulika vezetékek, az olaj tisztasága, a szerelési szerkezet és a teljes billenő terhelés mellett felül kell vizsgálni.
A katalógus 5-14 tonnás billenő teherbírást sorol fel. Ezt a tartományt katalógusalkalmazás-hivatkozásként kell kezelni. A tényleges alkalmasság függ a pótkocsi karosszériájától, a terheléseloszlástól, a csuklópánt helyzetétől, a billenési szögtől, az alváz szilárdságától, a hidraulikus áramlástól és az üzemi feltételektől.
A megfelelő furattal vagy lökettel rendelkező henger továbbra is alkalmatlan lehet, ha a szerelési geometria vagy a rendszernyomás rossz. Ezért az alkalmazás teljes felülvizsgálatát a palack megrendelése előtt be kell fejezni.

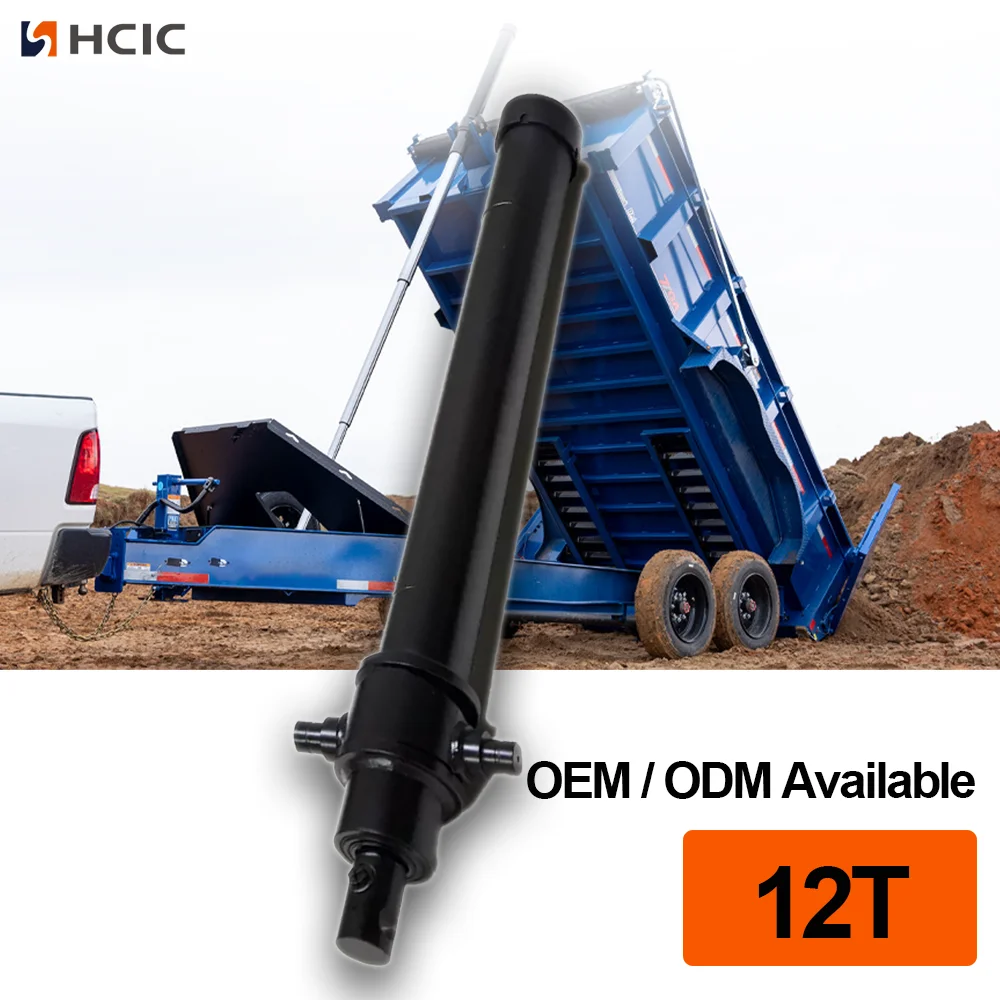

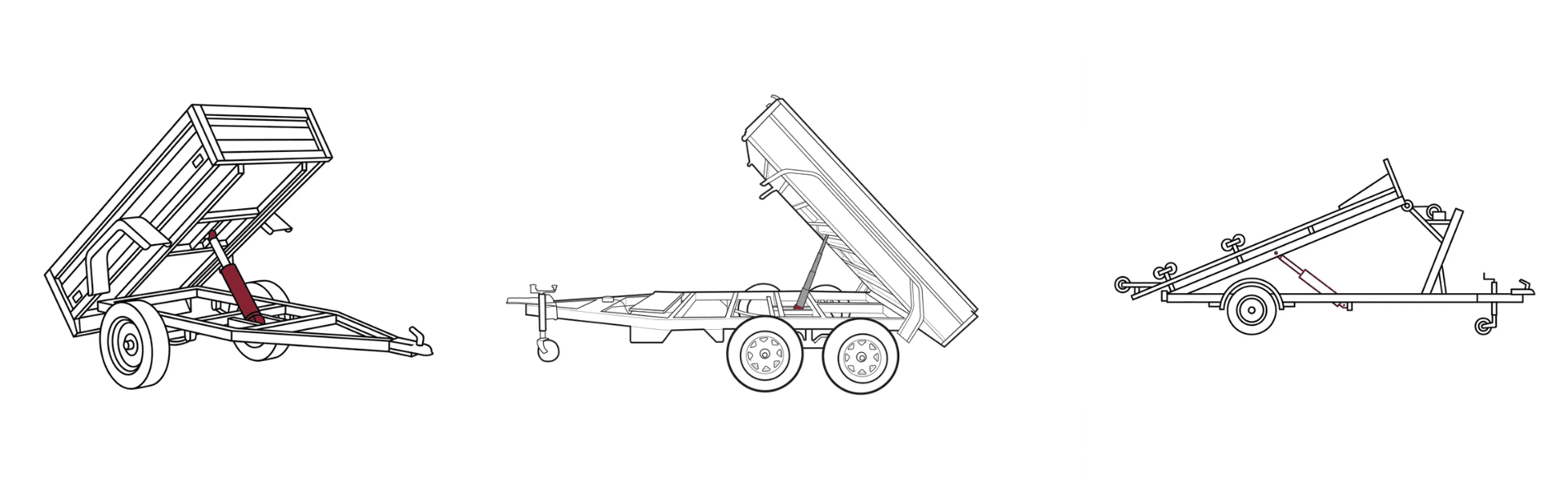

A 3TG-E90x1199 kulcsfontosságú a billenős pótkocsik és az alváz billenőrendszerű projektjeinél, amelyek háromlépcsős hengert igényelnek 1199 mm-es lökettel. Megfontolható az OEM-építéseknél, a cseremunkáknál és a pótkocsi-újratervezéseknél, ha a rendelkezésre álló hely- és rendszerigény megegyezik a katalógus adataival.
A mellékelt HCIC katalógus egy alváz hengersort ír le két-hat fokozatú konfigurációkkal, de ez a cikk csak a 3TG-E90x1199 modellre összpontosít. Más modellek nem használhatók a méretek vagy az üzemi adatok helyettesítésére külön műszaki felülvizsgálat nélkül.
3TG-E90x1199 árajánlatért vagy csereértékelésért küldje el:
- Utánfutó típusa és karosszéria méretei
- Szükséges löket és zárt beépítési hely
- Alváz-, bölcső- és konzolrajzok
- Tűs vagy golyós csatlakozás részletei
- Szivattyúnyomás és áramlási információk
- Tömlő és kikötő elrendezés
- Billenési szög és tehereloszlás
- Fényképek az aktuális hengerről és a szerelési területről
- Szükséges mennyiség és csere állapota
Ezek a részletek segítenek megkülönböztetni a hengercserét a nagyobb konzol-, beállítási vagy hidraulikarendszeri problémáktól.
A 3TG-E90x1199 egy meghatározott háromfokozatú alváz teleszkópos hidraulikus henger 1199 mm lökettel, 220 bar maximális üzemi nyomással, 6,2 literes munkatérfogattal és 5-14 tonnás katalógus billenési tartománnyal. 598 mm-es L-mérete és felsorolt A–E méretei praktikus kiindulópontot adnak a telepítés tervezéséhez.
A végső kiválasztásnak a teljes pótkocsi rendszeren kell alapulnia, nem csak a löketen vagy a nyomáson. Vásárlás előtt küldje el az alvázrajzot és a hidraulikus adatokat a HCIC-nek projektspecifikus áttekintés céljából.
A HCIC hidraulikus hengereket és hajtóműveket fejleszt és gyárt jármű- és ipari alkalmazásokhoz. A 3TG-E90x1199 projektek esetében a HCIC áttekintheti a rajzokat, a mért méreteket és a hidraulikus követelményeket egy OEM vagy cserekérdés céljából.
3TG-E90x1199 felülvizsgálat kérése:
