Tekintse át a 621-es modell motoros emelőjét a billenő pótkocsik katalógusában, és ellenőrizze az utánfutó vázterét, a szerelési geometriát, a karosszéria hézagát és a szerviz hozzáférését.
A dömperes pótkocsikhoz való 621-es típusú motoros emelő megtalálható a mellékelt American Power Hoists katalógusban az utánfutó emelőrendszerekhez. OEM-építő vagy cserevásárló számára az első fontos lépés a méretezés: az emelőnek együtt kell működnie a pótkocsi keretével, a billenőtest mozgásával, a rögzítési pontokkal és a hidraulikus elrendezéssel.

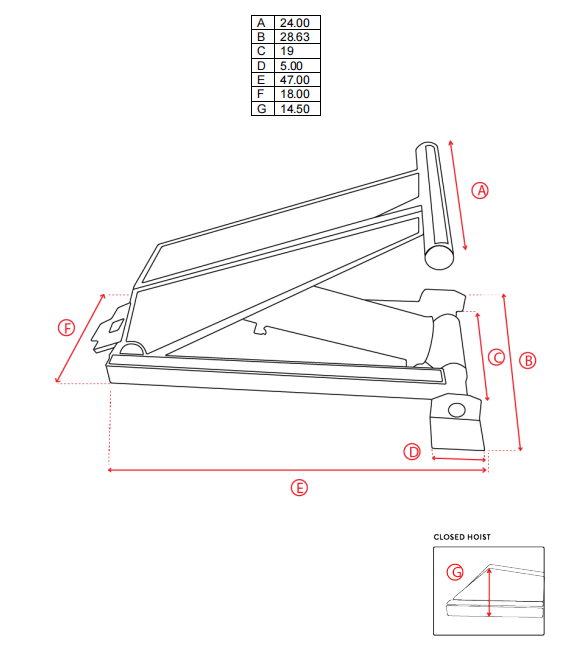

A 621-es modell oldala hét méretreferenciát tartalmaz, A-tól G-ig. Ezek a mérések gyakorlati kiindulópontot adnak a pótkocsi rajzának áttekintéséhez, mielőtt a végleges konzol, csap és erősítés részleteit jóváhagyják.
| Paraméter | Katalógus érték |
|---|---|
| Modell | 621 |
| Termékkategória | Elektromos emelő |
| A dimenzió | 24.00 in |
| B dimenzió | 28,63 hüvelyk |
| C méret | 19.00 in |
| D méret | 5,00 hüvelyk |
| E méret | 47,00 hüvelyk |
| F méret | 18.00 in |
| G méret | 14,50 hüvelyk |
A fenti értékek a mellékelt katalógusban található 621-es modell oldaláról vannak átírva. A gyártás vagy a csere jóváhagyása előtt erősítse meg a legújabb műszaki rajzot a tényleges pótkocsival.
A pótkocsi emelő változó mechanikai szögben működik. A zárt szeméttároló test alatt rendelkezésre álló hely változhat, ahogy a test elkezd felemelkedni. A keret kereszttartóinak, tartóelemeinek, hidraulikus tömlőinek és a karosszéria alsó részének szabadnak kell maradnia a mozgás során.
Emiatt a Model 621 motoros emelőt a teljes emelőrendszer részeként kell értékelni, nem pedig pusztán a modellszám alapján. A pótkocsi szerkezete, a hátsó csuklópánt helyzete, a rögzítési elrendezés és a hidraulikus áramkör mind befolyásolja a végső beszerelést.
Kezdje az A, B és C méretekkel, amikor összehasonlítja az emelőt a keret és a tárolótest közötti szabad hellyel. Mérje meg a zárt helyzetet, majd tekintse át a test mozgási útvonalát az emelési ciklus során.
Előfordulhat, hogy a statikus hézagellenőrzés nem tár fel olyan érintkezést, amely a karosszéria forgásakor keletkezik. A méretezett rajz vagy a megjelölt beépítési fényképek hasznosabbak, mint a zárt pótkocsiról végzett egyetlen mérés.
A D, F és G méretek segítenek a vevőnek megbeszélni a tartólemezeket, a csapok helyzetét és a keret megerősítését. Nem szabad teljes zárójel rajzként kezelni. A tényleges szerelési tervnek figyelembe kell vennie a reakcióterheléseket, a csapok beállítását, a hegesztési elrendezést és az emelőerőt fogadó szerkezetet.
A támogatási elrendezésnek elegendő hozzáférésre van szüksége az ellenőrzéshez, a tömlővezetéshez és a jövőbeni szervizmunkákhoz. A szoros telepítés nem automatikusan jó telepítés, ha a rutin hozzáférés blokkolva van.
Az E méret a 621-es modellnél 47,00 hüvelyk. Hasonlítsa össze ezt az értéket a rendelkezésre álló beépítési hosszsal, a zárt test helyzetével és a közeli kereszttartók vagy berendezések elhelyezkedésével.
Az általános elrendezésnek helyet kell hagynia a hidraulikus csatlakozásoknak és a szemrevételezésnek is. A végső jóváhagyásnak a legújabb rajzon és a teljes mozgási borítékon kell alapulnia.
A 621-es modell dömperes pótkocsikhoz való motoros emelő olyan emelőrendszer-projekteknél releváns, ahol meghatározott katalógusmodell és méretreferencia szükséges. A mechanikai és hidraulikus követelmények megerősítése után felülvizsgálható az OEM-utánfutók gyártása, a cseremunkák és a rendszer újratervezése szempontjából.
A mellékelt 621-es modell oldal felsorolja a méreteket, de nem ad hitelesített kapacitást, üzemi nyomásértéket, élettartamot vagy tanúsítványt ehhez a modellhez. Ezeket az adatokat meg kell erősíteni a tényleges projekthez, és nem szabad a modellszámból kikövetkeztetni.
OEM- vagy cserefelülvizsgálathoz küldje el:
Ez az információ segít a HCIC-nek értékelni a felszerelést rejtett szerkezeti vagy hidraulikus részletek feltételezése nélkül.
Ez egy katalógusban szereplő motoros emelő, amelyet itt dömperek emelőrendszereihez használnak. A végső alkalmasság a pótkocsi szerkezetétől, a szerelési elrendezéstől és a hidraulikus rendszertől függ.
A katalógus A listája 24,00 hüvelyk, B 28,63 hüvelyk, C 19,00 hüvelyk, D 5,00 hüvelyk, E 47,00 hüvelyk, F 18,00 hüvelyk és G 14,50 hüvelyk.
| Paraméter | Katalógus érték |
|---|---|
| Modell | 621 |
| Termékkategória | Elektromos emelő |
| A dimenzió | 24.00 in |
| B dimenzió | 28,63 hüvelyk |
| C méret | 19.00 in |
| D méret | 5,00 hüvelyk |
| E méret | 47,00 hüvelyk |
| F méret | 18.00 in |
| G méret | 14,50 hüvelyk |
A mellékelt 621-es modell oldalon nem látható ellenőrzött kapacitásérték. A kapacitást felül kell vizsgálni a teljes pótkocsi tervezési és projektkövetelményei alapján.
Nem automatikusan. A rögzítési pontokat, a csapközéppontokat, a hézagot, a karosszéria mozgását, a hidraulikus csatlakozásokat és a keret szilárdságát mind ellenőrizni kell, mielőtt a cserére vonatkozó döntést hoznák.
Az E méret 47,00 hüvelyk. Össze kell hasonlítani a rendelkezésre álló beépítési hosszral, a zárt test helyzetével, a szervizeléssel és a közeli keretelemekkel.
Küldje el a modellreferenciát, a pótkocsi adatait, a mért beépítési helyet, a csuklópántok és a csapok helyét, fényképeket vagy rajzokat, a meglévő hidraulikus információkat és a szükséges emelési sorrendet.
Pontos árajánlatért küldje el a pótkocsi rajzát, a szerelési méreteket és a rendelkezésre álló hidraulikai információkat a HCIC-nek. A végső döntéshez a legújabb rajzot és a teljes emelési elrendezést kell használni.
A Jinan Huachen Industrial Co., Ltd. (HCIC) hidraulikus hengereket és hajtóműveket fejleszt és gyárt jármű- és ipari alkalmazásokhoz. A 621-es modell projekteknél a HCIC áttekintheti a rendelkezésre álló telepítési információkat, és azonosíthatja az OEM-hez vagy a csereajánlathoz szükséges műszaki részleteket.
