Tekintse át az 53-4592-72 tűktől tűig tartó hidraulikus henger méreteit, 71,94 hüvelykes löketet, 3/4 hüvelykes NPTF-portot és 155 font katalógussúlyt az OEM cseretervezéséhez.
Stroke:
1827 mmClosed length:
930 mmExtended length:
2757 mmPort:
3/4 az NPTF-benAz 53-4592-72 tűtől-csapig hidraulikus henger egy 4000-es sorozatú modell, amely a HCIC-2026 katalógusban szerepel. Csere vagy OEM projekt esetén a fő értéke a méretezés: a katalógus egy terméksorban azonosítja a löketet, a zárt és meghosszabbított hosszokat, a szerelési geometriát, a nyílást, az olajtérfogatot és a súlyt.
Ezt a típusú hengert nem csak lökettel választják ki. A csapok középpontjainak, a rögzítőfüleknek, a környező hézagnak, a hidraulikus csatlakozásnak és a rendelkezésre álló szervizterületnek meg kell felelnie a gépnek. Meglévő egységet cserélő vásárló számára a legbiztonságosabb kiindulási pont az aktuális hengerrajz vagy a helyszíni mérések teljes készlete.
| Tétel | Hüvelyk érték | Metrikus érték |
|---|---|---|
| Modell | 53-4592-72 | 53-4592-72 |
| Sorozat | 4000-es sorozat | 4000-es sorozat |
| Stroke, A | 71,94 hüvelyk | 1827 mm |
| Zárt hossz, B | 36,62 hüvelyk | 930 mm |
| Hosszabbított, C | 108,56 hüvelyk | 2757 mm |
| D méret | 1,50 hüvelyk | 38 mm |
| E méret | 2,06 hüvelyk | 52 mm |
| F méret | 2,00 hüvelyk | 51 mm |
| G méret | 7.00 hüvelyk | 178 mm |
| J méret | 2,06 hüvelyk | 52 mm |
| K méret | 19,50 hüvelyk | 495 mm |
| Kikötő | 3/4 az NPTF-ben | 3/4 az NPTF-ben |
A katalógusoldal erre a modellre nem ad univerzális nyomásbesorolást, terhelési besorolást vagy gépspecifikus teljesítménygaranciát. Ezeket a követelményeket a tényleges berendezésre vonatkozóan meg kell erősíteni.

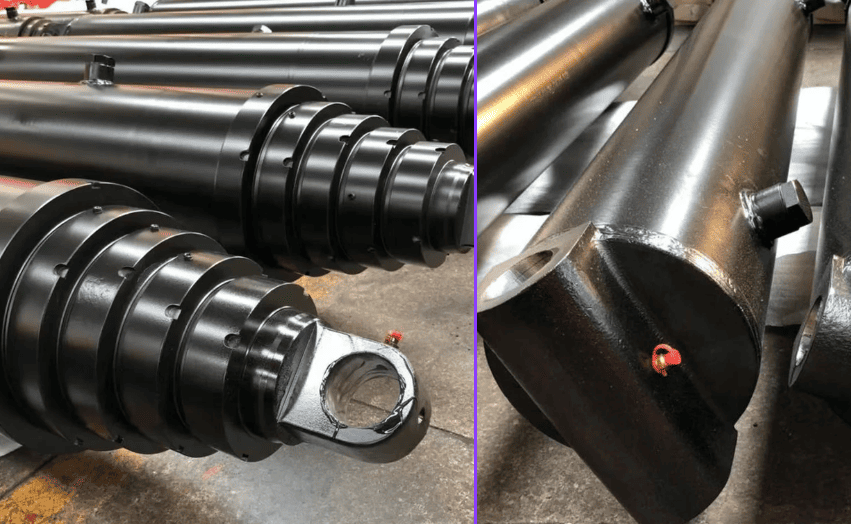

A csaptól-csapig henger két rögzítési ponton keresztül viszi át a mozgást. Az egyik vége egy rögzített konzolhoz, a másik pedig a mozgó szerkezethez csatlakozik. Ahogy az olaj megváltoztatja a henger hosszát, a két csap közötti távolság megváltozik, és a gép a tervezett íven mozog.
Ez teszi fontossá a nyújtott és zárt hosszúságot. Az 53-4592-72 sor a 36,62 hüvelyket zárt és a 108,56 hüvelyket kiterjeszti. A különbség a katalógus lökethivatkozásában van, de a gépnek továbbra is elegendő fizikai térre van szüksége a henger, a csapok, a konzolok, a tömlők és a szerkezet teljes haladási útvonala számára.

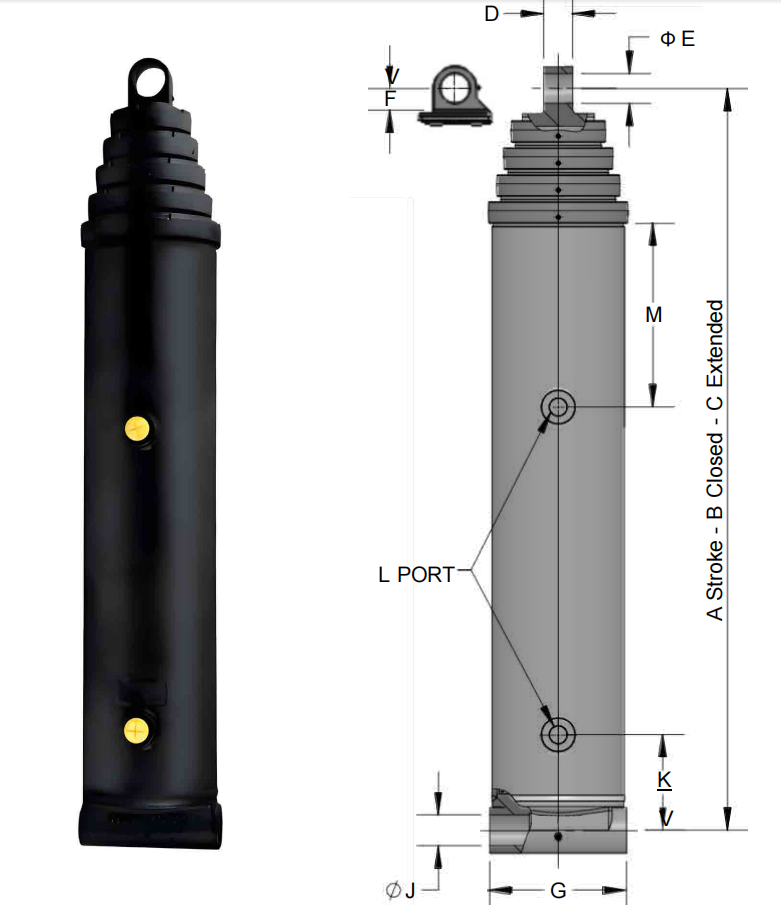

A D, E, F, G, J és K méretek is számítanak a csere során. Ezek szabályozhatják a kapcsolatot a hengertest, a szerelési hardver, a csapok helye és a csatlakozási boríték között. A megfelelő löketű, de rossz szerelési geometriájú henger költséges telepítési problémát okozhat.
Mérje meg a beépített csapközéppontokat a gép zárt és kinyújtott helyzetében. Ellenőrizze a csap átmérőjét, a konzol szélességét, a fültávolságot, a persely állapotát és azt az irányt, amelyben a terhelés belép a csatlakozásba. Ne erőltesse a cserét olyan konzolba, amelyet más rögzítési borítékhoz terveztek.
Mozgassa a gépet a teljes mechanikai tartományon keresztül biztonságosan leválasztott hidraulikus körrel a helyszíni eljárásnak megfelelően. Keresse az interferenciát a hengertest, a rúd, a konzolok, a védőburkolatok, a tömlők és a közeli szerkezet között. A kiterjesztett hossz csak egy része ennek az ellenőrzésnek.
A katalógusban egy 3/4-es NPTF port szerepel. Egyezze meg a gép által használt illesztési szabványt és tömítési módot. Hagyjon elegendő tömlőhosszt a teljes csap-csap mozgáshoz, miközben megakadályozza a súrlódást, az éles hajlításokat és a mozgó acélszerkezettel való érintkezést.
A katalógus 1,3 gallon feltöltött olajmennyiséget és 4,0 gallon kiterjesztett olajmennyiséget tartalmaz. Ezek az értékek hasznosak a tervezéshez, de a teljes rendszer tartalmazza a tömlő térfogatát, a szelep térfogatát, a tartály szintjét és a gép működési helyzetét is. Üzembe helyezés előtt ellenőrizze az üzemi olajszintet.
Az 53-4592-72 felülvizsgálható olyan OEM-berendezések vagy csereprojektek esetében, amelyekhez meghatározott tűscsapos hidraulikus hengerre van szükség, 71,94 hüvelykes katalóguslökettel. Ez különösen akkor fontos, ha a vevőnek rajza vagy meglévő hengere van a méréshez, és méretegyeztetésre van szüksége, nem pedig általános hengerajánlásra.
A végső műszaki döntés előtt a HCIC-nek meg kell kapnia az alkalmazási terhelést, az üzemi nyomást, a mozgási szöget, a ciklus gyakoriságát és a telepítési fotókat. Ezeket a részleteket nem helyettesíti a katalógussor.
Az 53-4592-72 tűtől-csapig hidraulikus henger egy méretre illeszkedő termék olyan projektekhez, ahol a hengernek két géppontot kell összekötnie egy meghatározott 71,94 hüvelykes löketen keresztül. 36,62 hüvelykes zárt hossza, 108,56 hüvelykes meghosszabbított hossza, 3/4 az NPTF portban, 1,3 gallon feltöltési értéke, 4,0 gallon kiterjesztett értéke és 155 lb katalógussúlya egyértelmű kiindulópontot biztosít az OEM vagy a csere felülvizsgálatához.
Megrendelés előtt küldje el a csapközéppont méréseket, a konzol részleteit, a hidraulikus adatokat és a géprajzokat a HCIC-nek. Ez a gyakorlati módja annak ellenőrzésére, hogy a modell illeszkedik-e a teljes mechanizmushoz.
A HCIC, más néven Jinan Huachen Industrial Co., Ltd. hidraulikus hengereket, hidraulikus hajtóműveket és kapcsolódó alkatrészeket szállít járművekhez, hulladékkezeléshez, építőipari és ipari berendezésekhez. A termék alkalmasságát a teljes gépterv és a vonatkozó biztonsági követelmények alapján kell megerősíteni.
