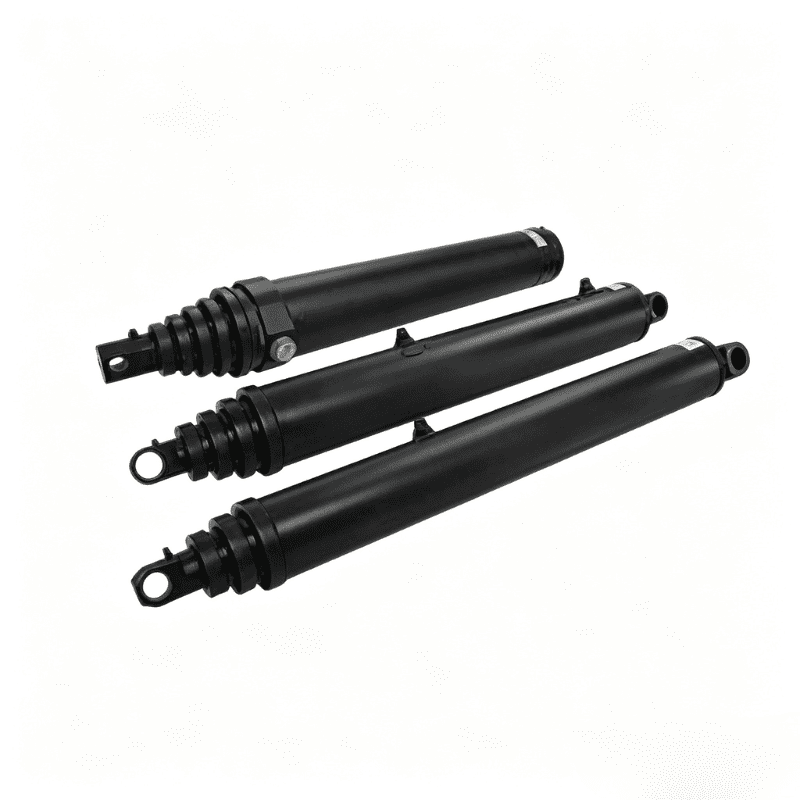

A HCIC 63-4402-104 egy csapszeges billenőhenger pótkocsihoz, 108,56 hüvelykes meghosszabbított hosszúsággal, 3/4 NPTF porttal és szervizelhető tömítéskészlettel.
Hydraulic port:
3/4 NPTFOil volume listed:
Töltés 1,8 gal / 7,3 gal hosszabbListed weight:
208 fontA 63-4402-104 egy 4000-es sorozatú csapszegre szerelhető billenőhenger pótkocsihoz. A tüske-csap rögzítési formátuma lehetővé teszi, hogy a henger két gép rögzítési pontja között csatlakozzon anélkül, hogy külön peremre vagy lábra lenne szükség.
A katalógus egy 108,56 hüvelykes (2757 mm) kiterjesztett méretet, egy 71,94 hüvelykes (1827 mm) zárt méretet és egy 3/4 NPTF portot sorol fel. A henger önlégtelenítő kialakítással, előterhelt V-tömítéssel és hosszabb csapágyhosszal is rendelkezik, amelyek a stabil működést támogatják a katalógusban látható rögzítési elrendezésben.
Ez a cikk csak a 63-4402-104-es modellre vonatkozik.
| Paraméter | 63-4402-104 Specifikáció |
|---|---|
| Terméksorozat | 4000-es sorozat |
| Szerelési stílus | Pin-csap rögzítés |
| A dimenzió | 71,94 hüvelyk / 1827 mm |
| B dimenzió | 36,62 hüvelyk / 930 mm |
| C méret | 108,56 hüvelyk / 2757 mm |
| D méret | 1,50 hüvelyk / 38 mm |
| E méret | 2,06 hüvelyk / 52 mm |
| F méret | 2,00 hüvelyk / 51 mm |
| G méret | 7,00 hüvelyk / 178 mm |
| J méret | 2,06 hüvelyk / 52 mm |
| K méret | 19,50 hüvelyk / 495 mm |
| M méret | N/A a katalógustáblázatban |
| Hidraulikus port | 3/4 NPTF |
| Az olajmennyiség listája | Töltés 1,8 gal / 7,3 gal hosszabb |
| Felsorolt súly | 208 font |

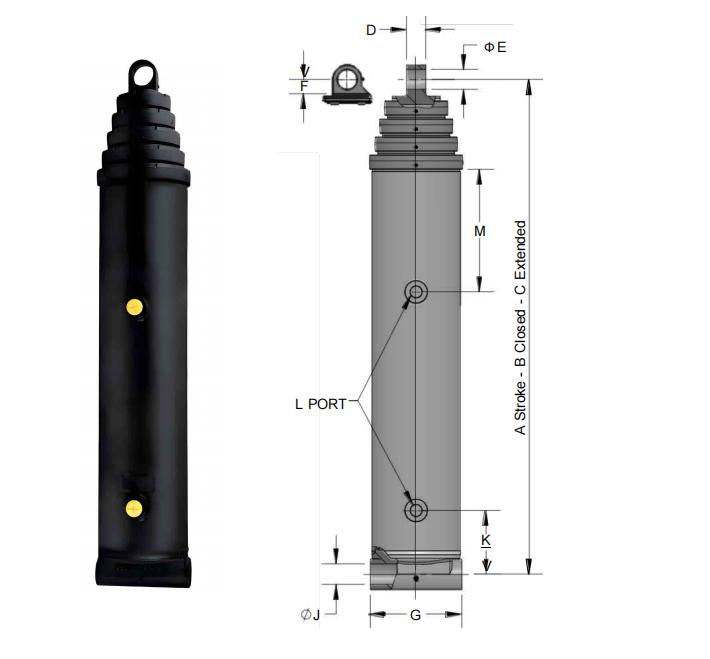

Az A-tól M-ig terjedő betűk a HCIC katalógusban található méretrajzra utalnak. Rendelés előtt erősítse meg a teljes beépítési rajzot, a csapméreteket, az üzemi nyomást és a hidraulikus körre vonatkozó követelményeket.

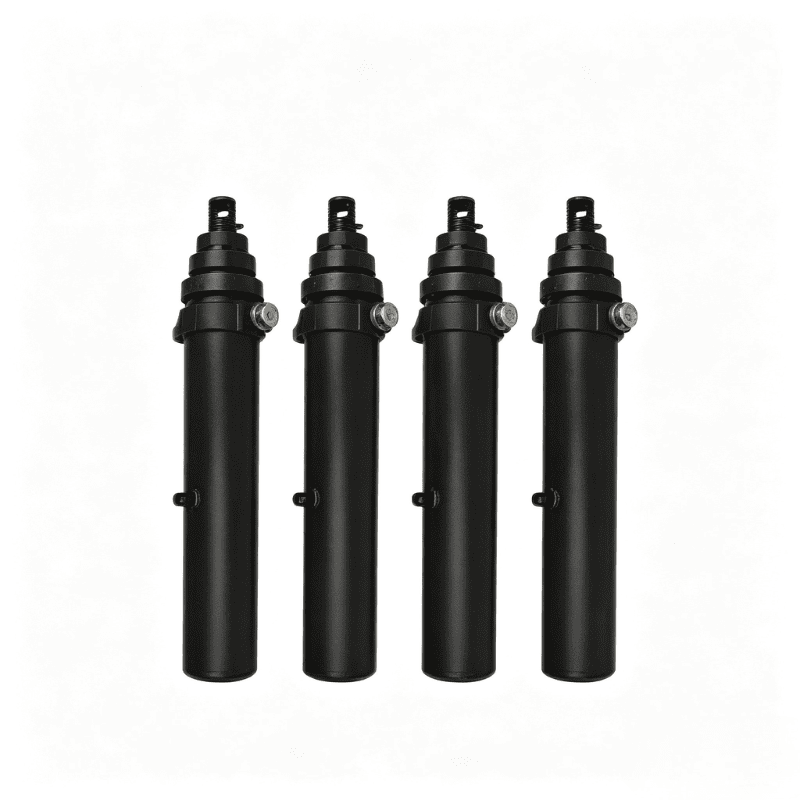

Egy csapszeges hidraulikus munkahenger van felszerelve két hornyos vagy füles pont közé. A hengertest és a rúdvég csatlakozása a csapokon keresztül továbbítja a gép terhét. Ez az elrendezés általános, ahol az aktuátornak követnie kell a billenőtest, a rudazat vagy más csuklós szerkezet mozgását.
Az illeszkedést több, mint a zárt és kiterjesztett méret határozza meg. A vásárlónak ellenőriznie kell:
- Csap-középpont távolságok mindkét végén
- Csap átmérője és elérhető csapágyszélesség
- Clevis hézag és beállítás
- Hidraulikus port iránya
- A tömlő mozgása a teljes löketen keresztül
- Mechanikus hézag a fej és a rúdvég körül
A 63-4402-104-et a jóváhagyott méretrajzból kell kiválasztani, nem pedig a teljes hossz alapján.
A katalógus önkiömlő kialakítást azonosít. A gyakorlati szerelési munkák során ez segíthet csökkenteni az üzembe helyezés során a hengerben visszamaradt levegő mennyiségét. A gép áramkörét még fel kell tölteni és ki kell öblíteni a berendezés gyártójának eljárása szerint.
A felsorolt tömítési elrendezés előterhelt V-tömítést használ önbeálló hullámrugó-feszítővel. A katalógus opcióként feszültség alatt álló „Z” tömítéscsomagot is megjelöl. A végső tömítés konfigurációt meg kell erősíteni a hidraulikafolyadékra, a hőmérséklet-tartományra és az alkalmazás munkakörülményeire.
A menetes fejanya a megnövelt szilárdság és a tértömítés beállítását szolgáló szolgáltatásként szerepel. Praktikus szervizfelületet is biztosít, ha tömítésvizsgálatra vagy beállításra van szükség. Bármilyen helyszíni beállításnak követnie kell a jóváhagyott karbantartási eljárást, és nem helyettesítheti a nyomásszigetelést és a biztonságos szétszerelést.
A katalógusban hosszabb csapágyhossz szerepel a stabilitás érdekében. Csapcsapos telepítésnél fontos az útmutatás, mert az aktuátor mozgó szerkezetet követ. Továbbra is szükséges a helyes beállítás és a megfelelő csapállapot; a hosszabb csapágyhossz nem teszi alkalmassá a hengert ellenőrizetlen oldalterhelésre.
A 63-4402-104 a hidraulikus nyomást lineáris mozgássá alakítja. Amikor az olaj belép a megfelelő nyílásba, nyomás hat a dugattyú területére, és a rudat kifelé vagy befelé hajtja. A rúdvég és a sapkavég csapok továbbítják ezt a mozgást a csatlakoztatott billenő mechanizmushoz.
A használható mozgást a katalógusban szereplő zárt és kiterjesztett méretek határozzák meg. A hidraulika szelep, a szivattyú áramlása, a tehermentesítő védelem és a gép geometriája határozza meg a tényleges sebességet és a rendelkezésre álló erőt.
A hengert nem szabad önálló emelőeszközként kezelni. Kiválasztásának meg kell egyeznie a hidraulikus körrel és a mechanikai szerkezettel, amelyre rögzítve van.
- Csapcsapos rögzítés csuklós hidraulikus berendezésekhez
- 108,56 hüvelyk / 2757 mm katalógusban szereplő kiterjesztett méret
- 3/4 NPTF hidraulika csatlakozó
- A HCIC által felsorolt önvérző kialakítás
- Előre feltöltött V-tömítés önbeálló hullámrugóval
- A katalógusban felsorolt opcionális feszültséggel ellátott „Z” tömítési csomag
- Menetes fejanya a nagyobb szilárdság és a terepi tömítés beállításához
- Hosszabb csapágyhossz a stabilitás érdekében
- Zárt és kibővített méretek kaphatók hüvelykes és milliméteres egységekben is
A katalógus a 4000-es sorozatú csapszeges hengert hidraulikus billenőmegoldások alá helyezi. A 63-4402-104 olyan berendezéseknél jöhet számításba, ahol a hengert két csap közé kell szerelni, és a rendelkezésre álló beépítési boríték megfelel a katalógus méreteinek.
A felszerelés megerősítése előtt ellenőrizze a gép teljes mozgását. A hengernek elegendő hézaggal kell rendelkeznie a teljes visszahúzásnál és kinyújtásnál, és a csapoknak egy vonalban kell maradniuk, amikor a billenőszerkezet mozog. A tömlő elvezetését is ellenőrizni kell, hogy a 3/4 NPTF csatlakozás ne legyen kitéve a tömlő gyártójának határain túlmutató csavarodásnak vagy hajlításnak.
Kérdésével küldje el a következő információkat:
1. A gép típusa és a henger funkciója
2. Meglévő tűközéppont-méretek
3. A csap átmérője és a kengyel szélessége
4. Szükséges zárt és kiterjesztett hosszúságok
5. Üzemi nyomás és szivattyú áramlása
6. Hidraulikafolyadék és üzemi hőmérséklet
7. A nyílás tájolása és a tömlő elvezetése
8. Szükséges tömítési lehetőség
9. Mennyiség és szállítási hely
10. Meglévő hengerrajz vagy tiszta fényképek
A rajz különösen fontos, ha a cserehengernek egy meglévő billenőszerkezethez kell illeszkednie.
A HCIC hidraulikus hengereket és hidraulikus hajtóműveket gyárt ipari alkalmazásokhoz. A cég hivatalos weboldala szabványos, célirányos és egyedi hidraulikus megoldásokat mutat be.
Csere vagy OEM kérdés esetén küldje el a gép rajzát és a teljes hengerméreteket. A HCIC felülvizsgálhatja az illesztési követelményeket a végleges specifikáció megerősítése előtt.
A 63-4402-104-es modell esetében műszaki átvizsgálás céljából küldje el a meglévő hengerrajzot, a csap méreteit, a munkakörülményeket és a szükséges mennyiséget a HCIC-nek.
