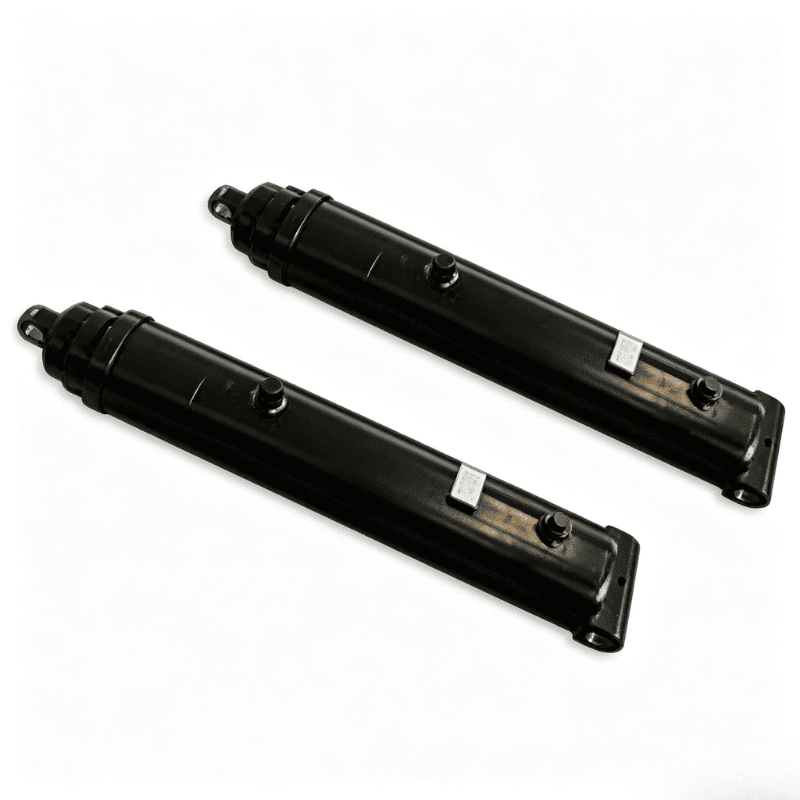

A HCIC 63-4402-120 egy tüskés csapra szerelhető emelőhenger billenőkocsihoz, 125,31 hüvelykes meghosszabbított hosszúsággal, 3/4 NPTF porttal és szervizelhető tömítéskészlettel.
Hydraulic port:
3/4NPTFOil volume listed:
2,2 gal tölt / 9,4 gal hosszabbListed weight:
250 fontA 63-4402-120 egy 4000-es sorozatú tüskés rögzítő emelőhenger dömperekhez. Kétcsapos rögzítési elrendezése olyan csuklós gépi beépítéshez készült, ahol a henger rögzített rögzítési pontok között dolgozik és követi a csatlakoztatott szerkezet mozgását.
A HCIC katalógus egy 125,31 hüvelykes (3183 mm) kiterjesztett méretet, egy 84,19 hüvelykes (2138 mm) zárt méretet és egy 3/4 NPTF portot sorol fel ehhez a modellhez. A katalógus azonosítja az önlégtelenítő kialakítást, az előre betöltött V-tömítést, a terepen állítható menetes fejanyát és a stabilitás érdekében hosszabb csapágyhosszt.
Ez a cikk csak a 63-4402-120 modellre vonatkozik.
| Paraméter | 63-4402-120 Specifikáció |
|---|---|
| Terméksorozat | 4000-es sorozat |
| Szerelési stílus | Pin-csap rögzítés |
| A dimenzió | 84,19 hüvelyk / 2138 mm |
| B dimenzió | 41,12 hüvelyk / 1044 mm |
| C méret | 125,31 hüvelyk / 3183 mm |
| D méret | 1,50 hüvelyk / 38 mm |
| E méret | 2,06 hüvelyk / 52 mm |
| F méret | 2,00 hüvelyk / 51 mm |
| G méret | 7,00 hüvelyk / 178 mm |
| J méret | 2,06 hüvelyk / 52 mm |
| K méret | 19,50 hüvelyk / 495 mm |
| M méret | N/A a katalógustáblázatban |
| Hidraulikus port | 3/4 NPTF |
| Az olajmennyiség listája | 2,2 gal tölt / 9,4 gal hosszabb |
| Felsorolt súly | 250 font |
A méretek a HCIC katalógus rajzán látható betűket használják. Megrendelés előtt erősítse meg a teljes rajzot, a csap részleteit, a hidraulikus nyomást és a beépítési távolságokat.
A 63-4402-120 két gépcsap közé van szerelve. Az egyik vége a hengertesthez, a másik a rúdvégi rögzítéshez csatlakozik. Amikor a hidraulikus kör kinyújtja vagy visszahúzza a rudat, a csapközéppontok átadják a lineáris mozgást a csatlakoztatott billenőmechanizmusba.
A szerelési elrendezés pontos rögzítést igényel. A meglévő hajtómű cseréje előtt ellenőrizze:
- Zárt és kiterjesztett tűközéptávolságok
- Csap átmérője és csapágyszélessége
- Clevis beállítás a teljes mozgáson keresztül
- A nyílás helyzete és a tömlő hajlítási sugara
- Hézag a fej és a rúdvég körül
- Mechanikus ütközők és lehetséges oldalterhelések
A megfelelő katalógushossz önmagában nem igazolja, hogy a henger illeszkedik a géphez. A teljes szerelési rajzot a gyártás előtt jóvá kell hagyni.
A katalógus a 4000-es sorozatú csapszeges henger önkifúvó kialakítását azonosítja. Ez a funkció segíthet a hengernek az üzembe helyezés során a rekedt levegő kiszabadításában, amikor a hidraulikus rendszer fel van töltve és a berendezés eljárásának megfelelően működik.
A rendszernek továbbra is szüksége van megfelelő feltöltésre, levegő eltávolításra és olajtisztítási gyakorlatokra. Az önlégtelenítés nem szünteti meg a tartály, a tömlők és a csatlakozások ellenőrzésének szükségességét.
A henger előterhelt V-tömítéssel és önbeállító hullámrugó-feszítővel van felszerelve. A katalógus opcióként feszültség alatt álló „Z” tömítéscsomagot is megjelöl. A végső tömítés elrendezését a hidraulikafolyadék, a hőmérséklet és az üzemi feltételek szerint kell megerősíteni.
A menetes fejanya a nagyobb szilárdság és a terepi tömítés beállításához szerepel a listán. Ez a karbantartó személyzet számára meghatározott szervizfelületet biztosít a tömítéssel kapcsolatos munkákhoz. Bármilyen szervizművelet előtt válassza le a hidraulikus nyomást, támassza alá a csatlakoztatott szerkezetet, és kövesse a gép biztonságos karbantartási eljárását.
A HCIC hosszabb csapágyhosszt ír elő a stabilitás érdekében. Ez egy olyan működtetőre vonatkozik, amely egy csuklós szerkezetet mozgat két csap között. A csapok megfelelő beállítására, a kengyelek állapotára és a gépoldali vezetésre továbbra is szükség van, mert a henger nem az ellenőrizetlen oldalsó terhelés kompenzálására szolgál.
A hidraulikus nyomás a dugattyúra hat, és lineáris rúdmozgást hoz létre. A henger teste és a rúd vége továbbítja ezt a mozgást a két csapos csatlakozáson keresztül. A hidraulika szivattyú és a vezérlőszelep határozza meg az olajáramlást, míg a kör nyomásvédelme korlátozza az üzemi feltételeket.
A 63-4402-120-as modell esetében a katalógus megadja a zárt és kiterjesztett méretértékeket, amelyek a rendelkezésre álló körvonal ellenőrzésére szolgálnak. A gép tervezőjének meg kell győződnie arról, hogy a billenőszerkezet a teljes tartományon át tud mozogni anélkül, hogy megkötné, kiborulna vagy a henger nem szándékos terhelési pályára kényszerülne.
- Csapcsapos rögzítés csuklós billenőberendezésekhez
- 125,31 hüvelyk / 3183 mm katalógusban szereplő kiterjesztett méret
- 3/4 NPTF hidraulika csatlakozó
- A HCIC által felsorolt önvérző kialakítás
- Előre feltöltött V-tömítés önbeálló hullámrugóval
- A katalógusban felsorolt opcionális feszültséggel ellátott „Z” tömítési csomag
- Menetes fejanya a nagyobb szilárdság és a terepi tömítés beállításához
- Hosszabb csapágyhossz a stabilitás érdekében
- Hüvelyk és milliméter méretek a telepítés tervezéséhez
A HCIC katalógusban a 4000-es sorozat hidraulikus billenőmegoldásként szerepel. A 63-4402-120-as modell alkalmas arra az esetre, ha a berendezés tüskés hengert igényel, és a gép interfésze megfelel a felsorolt méretborítéknak.
A vevőnek ellenőriznie kell a terhelési útvonalat, a csapok beállítását, a működési sebességet, a nyomást, az olaj típusát és a tömlő elvezetését. A hosszabb meghosszabbított méret különösen fontossá teszi a szerelés tervezését: a felszerelés megerősítése előtt ellenőrizze a szállítási vagy összecsukott helyzetet, a teljes billentési helyzetet és az összes köztes helyzetet.
Adja meg a következő adatokat a projektspecifikus áttekintéshez:
1. A gép típusa és billenő funkciója
2. Meglévő zárt és kiterjesztett tűközéppontok
3. A csap átmérője, a kengyel szélessége és a csapágy elrendezése
4. Szükséges üzemi nyomás és a szivattyú áramlása
5. Hidraulikafolyadék és üzemi hőmérséklet
6. A nyílás tájolása és a tömlő elvezetése
7. Tömítés preferencia vagy folyadékkompatibilitási követelmény
8. Mechanikus megállás és hézag információ
9. Mennyiség és rendeltetési hely
10. Meglévő rajz, mintamérések vagy fényképek
Ezek az adatok lehetővé teszik, hogy a hengerméreteket a tényleges géphez viszonyítsák, nem pedig a névleges modellnévhez.
A HCIC hidraulikus hengereket és hidraulikus hajtóműveket gyárt ipari alkalmazásokhoz. Hivatalos weboldala szabványos, célirányos és egyedi hidraulikus megoldásokat mutat be.
63-4402-120 csere vagy OEM projekt esetén küldje el a meglévő hengerrajzot és a gép interfész részleteit. A HCIC a gyártás előtt ellenőrizheti a felszerelést és megerősítheti a végső konfigurációt.
A 63-4402-120-as modell esetében műszaki átvizsgálás céljából küldje el a géprajzot, a tűméreteket, az üzemi feltételeket és a szükséges mennyiséget a HCIC-nek.
