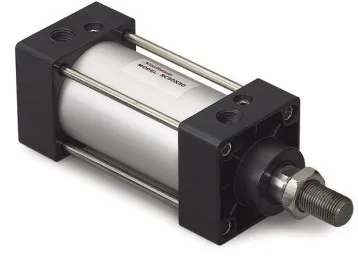

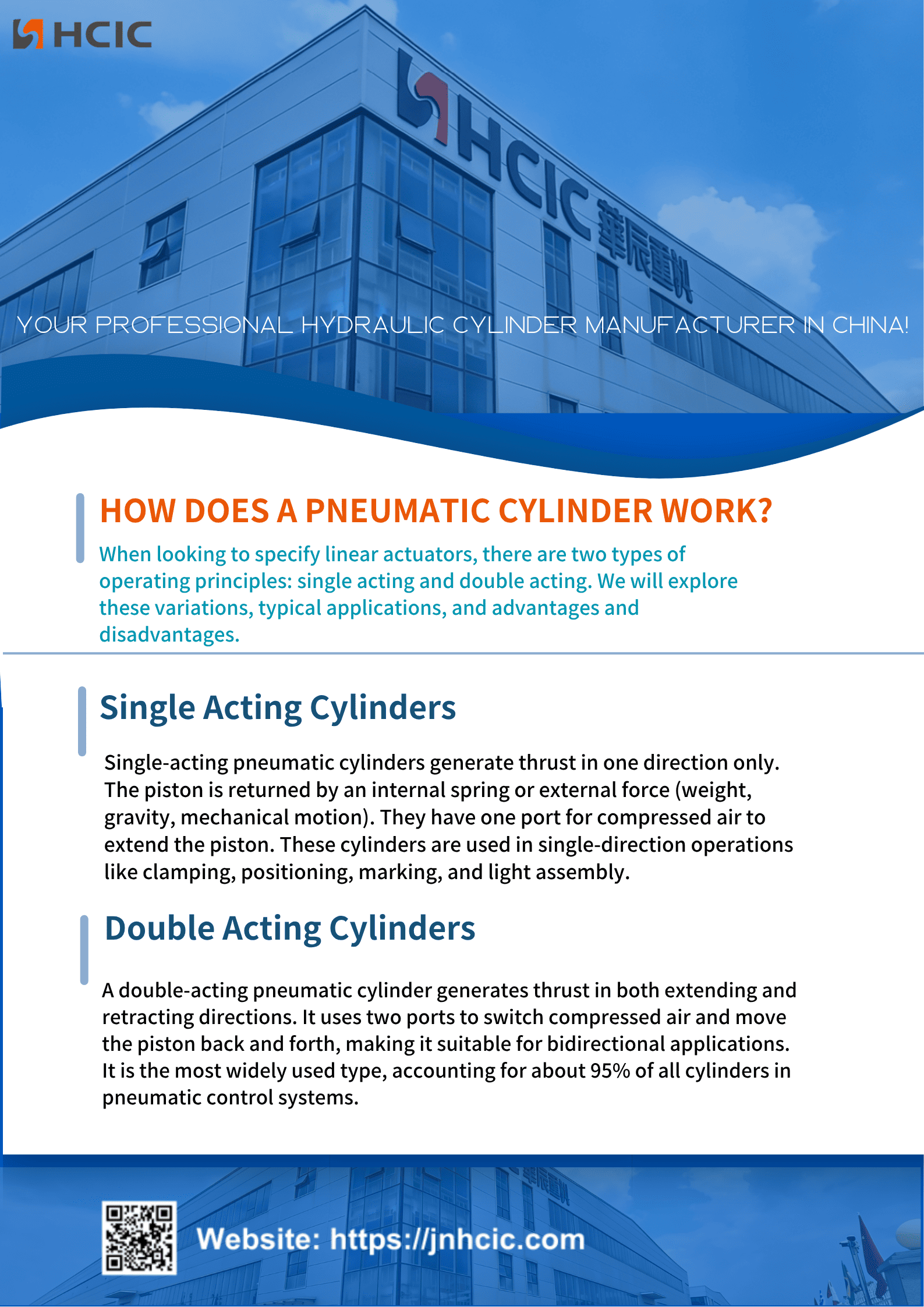

Egy egyszeres működésű pneumatikus henger csak egyetlen irányban hoz létre tolóerőt vagy munkaerőt. Beépített rugót vagy külső erőket, például gravitációt, súlyokat vagy mechanikus mozgást használ, hogy visszahúzza a dugattyút a kiindulási helyére.
Ezek a hengerek csak egy levegőbemenettel rendelkeznek, amely sűrített levegőt táplál a kamrába, hogy a dugattyút a célhelyzetbe tolja.
Az egyszeres működésű pneumatikus hengerek egyirányú munkavégzésre készültek, általános felhasználási területei közé tartozik a befogás, az alkatrészek pozicionálása, a jelölés, a rövid löketű mozgások és a könnyű összeszerelési munkák.

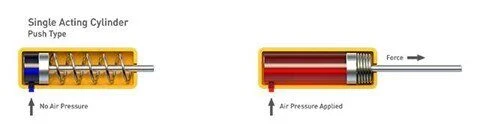

(1) A légnyomás alkalmazása tolóerőt hoz létre, így „lökve” a dugattyút:

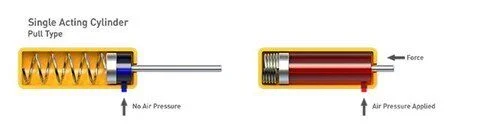

(2) A légnyomás alkalmazása tolóerőt hoz létre, így „húzza” a dugattyút:
Egyszerű, áttekinthető felépítés
Kompakt, helytakarékos felépítés
Alacsonyabb költségek a szabályozószelepekhez és a légvezetékekhez
Fele annyi sűrített levegőt használ, mint egy azonos méretű kettős működésű henger
A rugó visszatérő oldala nyitott a környezeti levegő számára, így por és törmelék juthat be, ami meghibásodást okoz és lerövidíti a henger élettartamát
A rugó teljesítménye idővel gyengül, ami bizonytalan löketvéghelyzetekhez vezet
A furat átmérőjét és lökethosszát a belső rugó mérete és szilárdsága korlátozza
A nyomóerő enyhe csökkenése, mivel a rugó ellenáll a dugattyú előremozdulásának

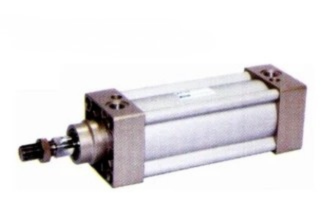

A kettős működésű pneumatikus henger mindkét irányban erőt hoz létre, a dugattyút kifelé nyomja és befelé húzza vissza.
Ennek a kialakításnak mindkét végén légnyílása van, és a nagynyomású levegőt a két nyílás között elvezeti a dugattyú oda-vissza mozgatásához. Nélkülözhetetlen a kétirányú mozgást igénylő feladatoknál, mint például az ipari kapuk, csappantyúk nyitása és zárása.
A kettős működésű hengerek a legszélesebb körben használt lineáris működtetők, amelyek a pneumatikus vezérlőrendszerekben alkalmazott hengerek körülbelül 95%-át teszik ki.
Az optimális választás nagy igénybevételű műveletekhez, hosszú löketekhez és olyan nagy erőigényekhez, amelyeket az egyszeres működésű hengerek nem tudnak kielégíteni. A kisméretű, kettős működésű modellek olyan munkákhoz is alkalmasak, amelyeknél pontos, rögzített véghelyzetre van szükség mind a kinyújtás, mind a visszahúzás során.

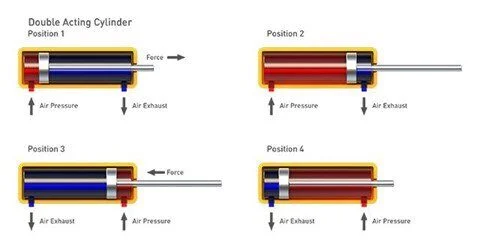

Így működnek:
- Szinte minden ISO szabványú pneumatikus munkahenger kettős működésű kialakítást alkalmaz
- A furatméretek és lökethosszak szélesebb választéka, mint az egyszeres működésű modelleknél
- Rengeteg egyedi módosítás az alap kettős működésű kerethez
- Nincs beépített zár a dugattyú stabilan tartásához a löket középső pozícióiban
- A levegő összenyomható, ezért az etetési alkalmazásokhoz hidraulikus munkahengerre van szükség a sima, egyenletes mozgáshoz
- A hosszú löketű egységeknél extra dugattyúrúd-támaszra van szükség, hogy megállítsák a hajlítást és zökkenőmentesen működjenek
