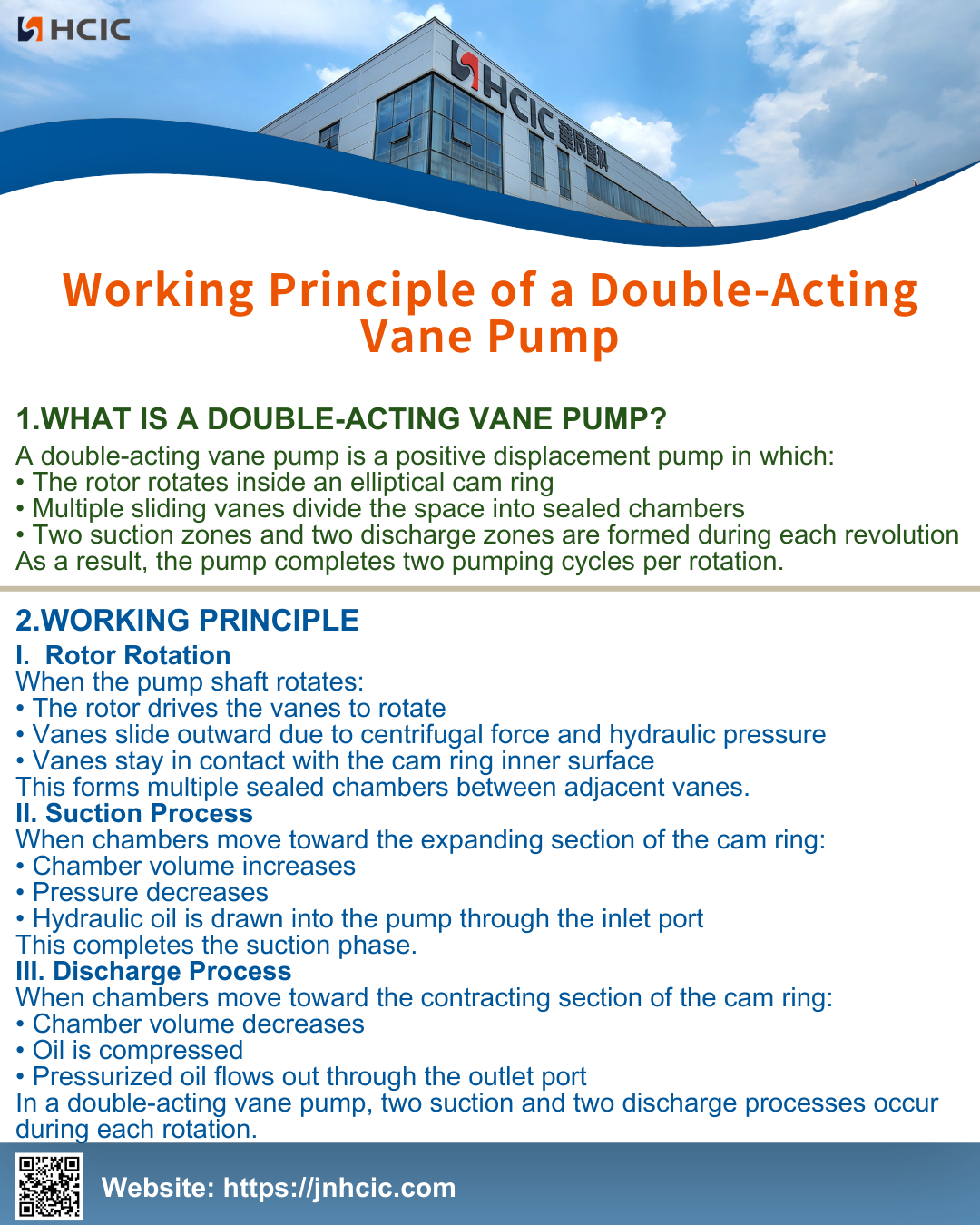

A kettős működésű lapátos szivattyú olyan térfogat-kiszorításos szivattyú, amelyben:
• A rotor egy elliptikus bütyökgyűrű belsejében forog
• Több csúszólapát tömített kamrákra osztja fel a teret
• Minden fordulat során két szívó- és két nyomózóna jön létre
Ennek eredményeként a szivattyú fordulatonként két szivattyúzási ciklust hajt végre.
Amikor a szivattyú tengelye forog:
• A rotor forogni hajtja a lapátokat
• A lapátok kifelé csúsznak a centrifugális erő és a hidraulikus nyomás hatására
• A lapátok érintkeznek a bütykösgyűrű belső felületével
Ez több tömített kamrát képez a szomszédos lapátok között.
Amikor a kamrák a bütyökgyűrű táguló része felé mozognak:
• A kamra térfogata nő
• A nyomás csökken
• A hidraulikaolaj a bemeneti nyíláson keresztül kerül beszívásra a szivattyúba
Ezzel befejeződik a szívási fázis.
Amikor a kamrák a bütyökgyűrű összehúzódó része felé mozognak:
• A kamra térfogata csökken
• Az olaj összenyomódott
• A túlnyomásos olaj kifolyik a kimeneti nyíláson keresztül
A kettős működésű lapátos szivattyúban minden forgás során két szívó és két nyomófolyamat megy végbe.
