A CB sorozatú fogaskerék-szivattyúk külső fogaskerekes szivattyúk, amelyeket széles körben használnak az alapvető hidraulikus rendszerekben.
Egyszerű szerkezetük, alacsony költségük és stabil áramlásuk miatt értékelik őket, így ideálisak alacsony nyomású alkalmazásokhoz.
A CB fogaskerekes szivattyúk jellemzően a következők:
Siklócsapágyak (siklócsapágyak)
Fix elmozdulású kialakítás
Nagyobb belső hézagok
Nincs axiális vagy radiális nyomáskompenzáció
Ezek a jellemzők közvetlenül befolyásolják nyomási képességüket.
A CB szivattyúk általában csúszócsapágyakat használnak, amelyeknek korlátozott a teherbírása.
Nagy nyomáson a fogaskerék tengelyeire ható radiális erők jelentősen megnőnek, ami felgyorsítja a csapágykopást és korai meghibásodáshoz vezet.
A CB fogaskerekes szivattyúk nem tartalmaznak axiális vagy radiális kompenzációs mechanizmusokat.
A nyomás növekedésével a belső hézagok nem állíthatók be automatikusan, ami gyors hatékonyságvesztést és kopást eredményez.

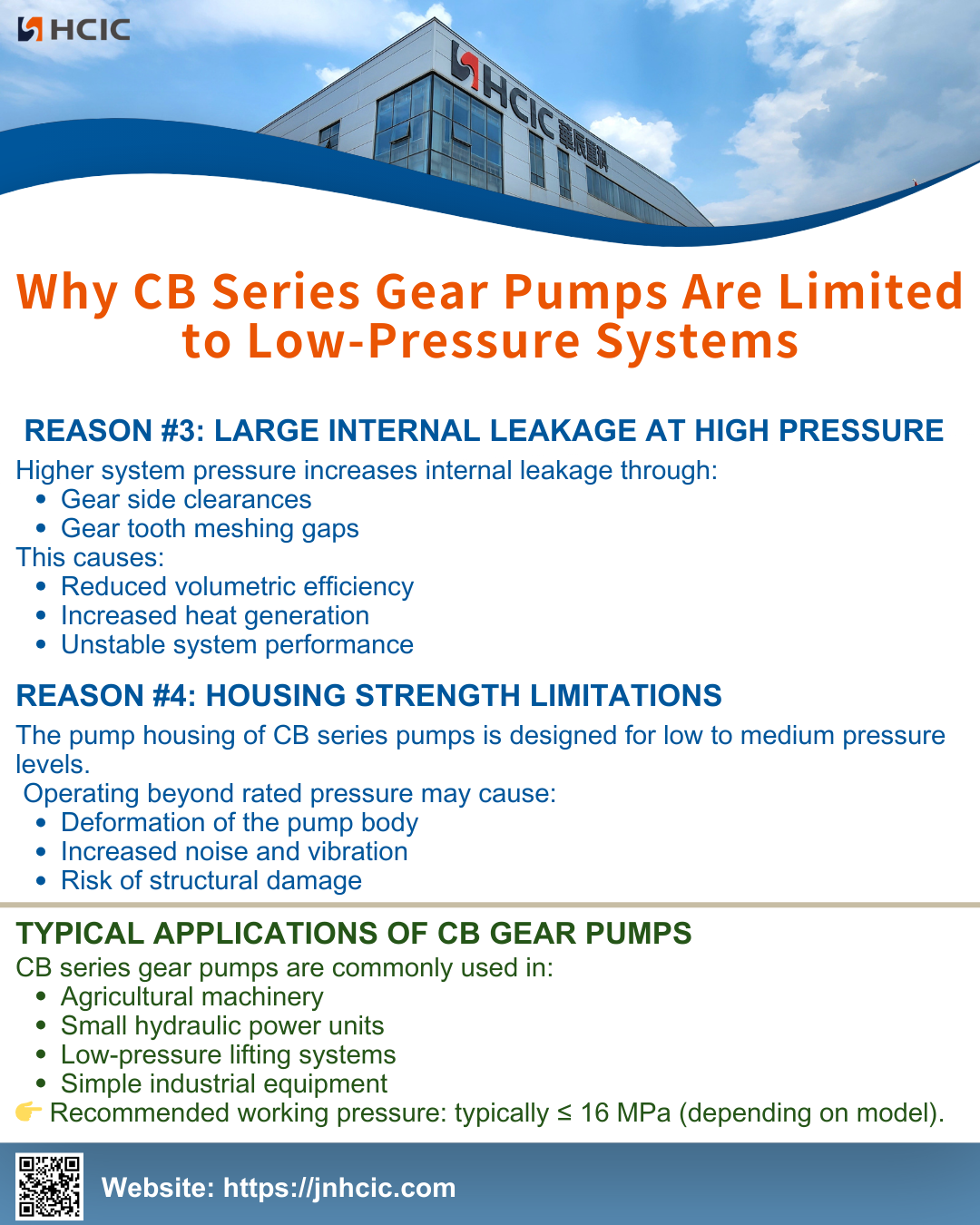

A magasabb rendszernyomás növeli a belső szivárgást a következők miatt:
Fogaskerék oldalsó hézagok
Fogaskerék fogak rácsrései
Ez a következőket okozza:
Csökkentett térfogati hatékonyság
Fokozott hőtermelés
Instabil rendszerteljesítmény
A CB sorozatú szivattyúk szivattyúházát alacsony és közepes nyomásszintekhez tervezték.
A névleges nyomáson túli működés a következőket okozhatja:
A szivattyú testének deformációja
Fokozott zaj és vibráció
Szerkezeti károsodás veszélye
A CB sorozatú fogaskerék-szivattyúkat általában a következőkben használják:
Mezőgazdasági gépek
Kisméretű hidraulikus erőművek
Alacsony nyomású emelőrendszerek
Egyszerű ipari berendezések
Javasolt üzemi nyomás: jellemzően ≤ 16 MPa (modelltől függően).
