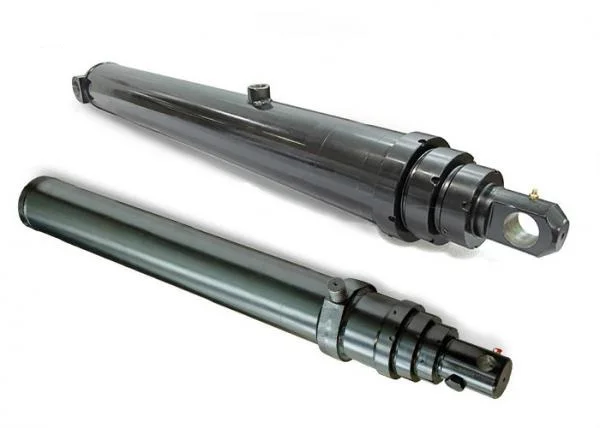

Többfokozatú teleszkópos hidraulikus henger

I. A 4TSG-180-3035 alapazonosítója.3

A4TSG-180-3035.3 többlépcsősteleszkópos hidraulikus hengeregy hardver, amelyet olyan gépekhez terveztünk, amelyek nem engedhetik meg maguknak a lassítást – billenőkocsik, mobildaruk, nagy mezőgazdasági rakodók és bányászati ​​berendezések. A „4TSG” azt jelenti, hogy ez egy 4 fokozatú teleszkópos egység; a 180 mm-es elsődleges furat biztosítja az izomzatot a nehéz terhelések felemeléséhez, a 3035 mm-es löketnek köszönhetően pedig messzire nyúlik teljesen kinyújtott állapotban. Behúzott állapotban 1280 mm-re zsugorodik – ez kritikus fontosságú azoknál a gépeknél, amelyeknek szűk helyeken kell elférniük munkaterületeken vagy szállítási útvonalakon. Úgy építettük, hogy ellenálljon a sárnak, a pornak, a szélsőséges hőmérsékleteknek és az állandó vibrációnak – nincs divatos marketing, csak a kitartó alkatrészek.

1.1 Számítógépes tervezési lehetőségek

• Anyag és kivitel:Minden cső 42CrMo ötvözött acélt használ – ezt választjuk, mert ellenáll a nagy nyomás alatti hajlításnak és repedésnek. A dugattyúrúd 35CrMo, hőkezelt az extra szilárdság érdekében. Minden külső felület QPQ oltást és korróziógátló bevonatot kapott – 72 órán keresztül sópermettel teszteltük, rozsdafoltok nélkül. A belső csöveket kézzel csiszolják, nem géppel – így a felület elég sima lesz a súrlódás csökkentéséhez, így az egyes szakaszok ragadás nélkül csúsznak.

• Nem szivárgó tömítések:Két tömítési lehetőséget kínálunk: NBR szabványos hőmérsékletekhez (-20°C és +60°C) és FKM magas hőhöz (+80°C-ig). Mindkettőt európai beszállítóktól importálják, és kézi présgéppel szereljük fel őket – nincs olyan automatizált összeszerelés, amely kihagyná a szoros illeszkedést. Minden tömítést úgy tesztelünk, hogy a hengert 5 percig teljes nyomáson működtetjük; ha szivárog, cseréljük ki a tömítéskészletet és teszteljük újra.

• A gépéhez illő rögzítés:Választhat kapcsos, csonkos vagy karimás rögzítőket – a lyukakat pontosan az Ön specifikációi szerint fúrjuk meg, nincs szükség extra fúrásra vagy hegesztésre. Ezt a hengert több mint 20 különböző gépmodellre szereltük fel Észak-Amerikában és Európában; a rögzítő lyukak minden alkalommal egy vonalba kerülnek.

1.2 Egyszerű műszaki adatok

II. Munkahelyeken elérhető teljesítmény

2.1 Látható erős terhelés

A 180 mm-es elsődleges furat elegendő erőt nyom a 22 tonnás rakományok billencseken történő felemeléséhez – ügyfeleink több mint 3 éve használták nedves kavicsot és sziklát szállítani egyetlen hiba nélkül. A 4 fokozatú kialakítás egyenletesen osztja el a terhelést az egyes csövek között, így nincs meghajlás még akkor sem, ha a terhelés nem a középpontban van. Nem csak a gyárban tesztelünk – prototípus egységeket küldünk Texasba és Kanadába bányászati ​​területekre, hogy valós kísérleteket hajtsanak végre a tömeggyártás előtt.

2.2 Energiahatékonyság, amellyel pénzt takaríthat meg

A kézzel csiszolt belső felületek csökkentik a súrlódást, így a hidraulikus szivattyúnak nem kell túlóráznia. Kevesebb szivattyúmunka kevesebb üzemanyagot éget el – az ügyfelek elmondták nekünk, hogy 8-10%-ot takarítanak meg az üzemanyagköltségen a normál hengerekhez képest. A kisebb súrlódás azt is jelenti, hogy a hidraulikus rendszerben kevesebb hő halmozódik fel; ez legalább 2 évvel meghosszabbítja a szivattyú és a folyadék élettartamát, csökkentve a karbantartási számlákat.

2.3 Egyszerű karbantartás, minimális állásidő

A henger moduláris felépítésű – csavarkulccsal és csavarhúzóval szétszedhető, nincs szükség speciális szerszámokra. A pecsétkészleteket egy csomagban árulják, így nem kell az egyes alkatrészekre vadásznia. A chicagói és hamburgi raktárakban raktárkészletet tartunk, így az alkatrészeket 2-3 napon belül szállítjuk Észak-Amerikába és Európába. Egy ohiói ügyfél elmondta, hogy 45 perc alatt kicserélték a tömítéskészletet, és még aznap újra útra keltették a billenőkocsijukat.

III. Ahol ez a henger a legjobban működik

3.1 Építőipar és bányászat

Dömperek:Simán megemeli az ágyakat, még egyenetlen terhelés esetén is. Kotrógépek: Meghosszabbítja a merülőket a mély ásáshoz anélkül, hogy ömlesztene. Kezeli a durva terepen fellépő állandó vibrációt – láttuk, hogy több mint 6000 órán keresztül működik bányászati ​​területeken anélkül, hogy tömítést kellene cserélni.

3.2 Mezőgazdaság

Kombájnok:A fejléceket az egyenetlen terephez igazítja, így nem marad le egyetlen növényről sem. Nagy permetezőgépek: 12 méter magasra emeli a szórókereteket a széles lefedettség érdekében. Fagyos őszi búzatáblákon és perzselő nyári kukoricatáblákon működik – a tömítések nem repednek, a csövek nem rozsdásodnak, bármilyen időjárási viszonyok is vannak.

3.3 Anyagkezelés

(1) Nyújtsa ki a targoncákat: Kinyújtja a karokat, hogy megragadja a szállítókonténereket a géptől 8 méterre.

(2) Nehéz teherbírású targoncák:Pontos irányítással emeli az acél raklapokat, így nem sérti meg a rakományt.

(3) Helyhez kötött szállítószalagok:Megdönti a csúszdákat, hogy pontosan oda irányítsa az anyagokat, ahová kell – mobil és rögzített konfigurációkhoz egyaránt illeszkedik.

IV.GYIK

Gyakorlati válaszok a hidraulikus hengerekkel és hidraulikus termékekkel kapcsolatos gyakori kérdéseire, beleértve a kompatibilitást, a testreszabást, a minőséget és az értékesítés utáni támogatást.

📏 Működési feltételek kompatibilitás

⚙️ Testreszabási szolgáltatások

🛡️ Minőség, értékesítés utáni és általános kérdések

V. Minőségellenőrzés és értékesítés utáni támogatás

Minden 4TSG-180-3035.3 henger három nem megtárgyalható teszten megy keresztül, mielőtt elhagyná a gyárat:

1. Nyomásvizsgálat:5 percig bírja a 25 MPa nyomást – nincs szivárgás, deformáció nem megengedett. A hibákat leselejtezzük, nem javítják.

2. Szivárgásteszt:Teljes löketnél hidraulikaolajba merítve – a nulla buborék azt jelenti, hogy átmegy. Ellenőrizzük a henger minden centiméterét, hogy nincs-e szivárgás.

3. Ciklus teszt:500 teljes kihúzási-visszahúzási ciklus – minden alkalommal simán kell csúsznia, nem ragad vagy csiszol.

VI.Kapcsolatfelvétel:

A gyártás minden lépésénél követjük az ISO 9001:2015 szabványt. A HCIC értékesítés utáni csapata hidraulikus technikusokból áll, nem pedig a call center képviselőiből – ők 24 órán belül vagy rövidebb időn belül válaszolhatnak a telepítéssel, karbantartással és hibaelhárítással kapcsolatos kérdésekre. Minden hengerre 12 hónap garanciát vállalunk; ha gyártási hiba miatt meghibásodik, ingyenesen kicseréljük.További részletekért kérjük, írjon nekünk e-mailt a "davidsong@mail.huachen.cc" címre, vagy keressen a Google-ban a "HCIC hydraulic" kifejezésre.
