Hidraulikus pótkocsi emelő

I. Mi ez a Jack

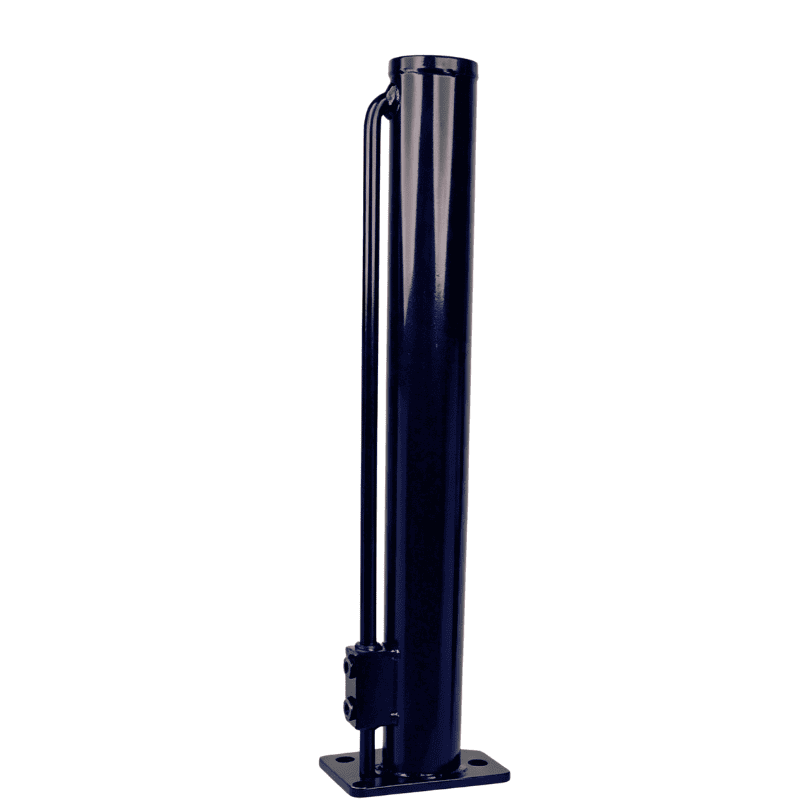

A HCHJ-15K egy kettős működésű hidraulikus pótkocsi-emelő, amelyet a pótkocsik világának legnehezebb részéhez mértek: 15 tonna.

Hattyúnyakú vagy nyerges pótkocsik forgattyús fogantyúját helyettesíti. Nyomja meg a gombot, az emelő kinyúlik és felemeli az utánfutót. A teherautó hátradől. Nyomja meg újra a gombot, az emelő visszahúzódik. Kész.

Miért hidraulikus? A terhelés miatt. Egy megrakott libanyak több ezer fontot tesz a futóművére. A forgattyús emelő ezt a súlyt a fogantyú nyomatékává változtatja – és egy fogantyú, amely visszavág egy hosszú nap végén, amikor az emberek megsérülnek. A HCHJ-15K ugyanezt a munkát motorral és szeleppel végzi karok és sebességváltó helyett.

II. Ellenőrzött specifikációk

A HCIC 2026 katalógusából:

III. Kettős hatás – mit jelent ez itt

A kettős működés azt jelenti, hogy az emelőnek mindkét irányban van ereje. A szivattyú kinyújtja, a szivattyú pedig visszahúzza.

Ez egy nehéz pótkocsinál egy gyakorlati okból számít: a megrakott pótkocsi az emelőn ül. Amikor felakasztja, és vissza akarja húzni az emelőt, az a pótkocsi súlyát a rúdon viseli. Az egyszeres működésű emelő a gravitációra vagy a terhelésre támaszkodik, hogy visszanyomja az olajat – ami csak akkor működik, ha a terhelés megszűnt. A HCHJ-15K erővel visszatolja a rudat, függetlenül attól, hogy mi ül rajta.

Egy 15 tonnás osztályú emelőnél a kettős hatás nem jellemző. Ez a minimális helyes kialakítás.

IV. A Számok, amelyek számítanak

15 tonnás teherbírás.---A katalógus minősítése ehhez a modellhez. Illessze az utánfutó megrakott királycsap- vagy csatlakozósúlyához – ne az üres súlyhoz, hanem a megrakott súlyhoz. Ha a tű súlya a besorolás közelében van, akkor ez az emelő.

2,36 hüvelykes furat 1,38 hüvelykes rúddal.--- A furat hozza létre az emelőerőt; a rúd hordozza a terhet, ha az emelő ki van húzva és tart. A 12 tonnás zsinórnál nagyobb lépcsős szakasz viseli a nagyobb terhelést.

3000 PSI üzemi nyomás.---A hidraulikus kör 3000 PSI üzemi nyomáson működik. A katalógus meghatározza a szivattyút védő tehermentesítési beállításokat: 3200 PSI a kiterjesztési porton, 1500 PSI a visszahúzó porton. Az emelő kihúzása – a pótkocsi felemelése – teljes nyomást kap. A visszahúzás kisebb erejű feladat, és az alacsonyabb tehermentesítés megakadályozza, hogy a rendszer túlzott erővel ebbe az irányba kényszerítse.

SAE 6 portok.--- A hidraulikus csatlakozás mérete. Amikor megtervezi a tömlőjáratokat, ez a megfelelő port.

10" × 10" forgatható lábpárna.---Az alátét elforgatható, hogy egyenetlen talajon simára üljön. A lejtőn rögzített alátét oldalra terheli az emelőt – az oldalterhelés pedig az, ami meghajlítja az emelőhengereket. A forgócsap függőlegesen tartja a terhet.

Gyors kézi, ingyenes működés.--- Az áramkör tartalmaz egy szabadesési módot: repítsen egy szelepet, és az emelő leereszkedik saját súlya alatt. Nincs pumpálás, nincs indítás. Gyors csatlakozások, ha az utánfutó üres és könnyű.

Külső minőségű fekete kivitel.---Ezek az emelők pótkocsik alatt élnek – útsó, sár, kavicsszóró. A kivitel kültéri használatra van megadva.

V. Hogyan kapcsolódik

A HCHJ-15K csupasz emelő – hidraulikus forráshoz kell csatlakoztatni. Két út:

Meglévő pótkocsi hidraulika. Ha az utánfutó már rendelkezik billenő emelővel vagy más hidraulikus berendezéssel, az emelő ehhez a rendszerhez csapódik. A katalógus meghatározza a hidraulikus szivattyúkkal/HPU-kkal való kompatibilitást 3200 PSI kiterjesztési és 1500 PSI visszahúzási határokon belül.

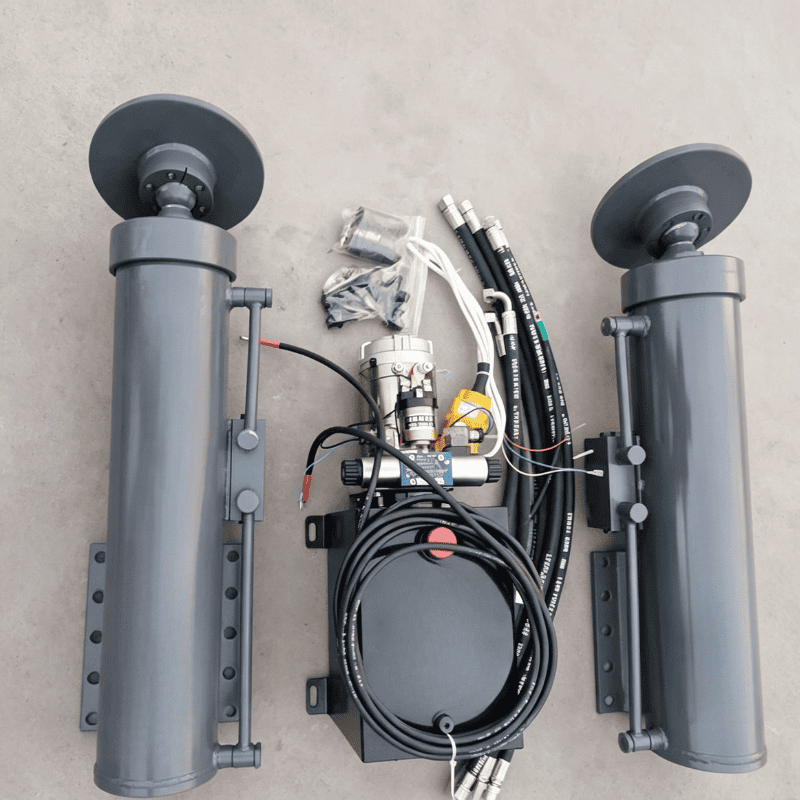

Külön tápegység.A 12V DC hidraulikus tápegység önállóan működteti az emelőt. Szivattyú, tartály és vezérlő – a tápegység a pótkocsi vázán vagy a nyelven található, az akkumulátorhoz csatlakoztatva.

A vezérlési lehetőségek közé tartozik a kézi távirányító, vezetékes vagy vezeték nélküli.

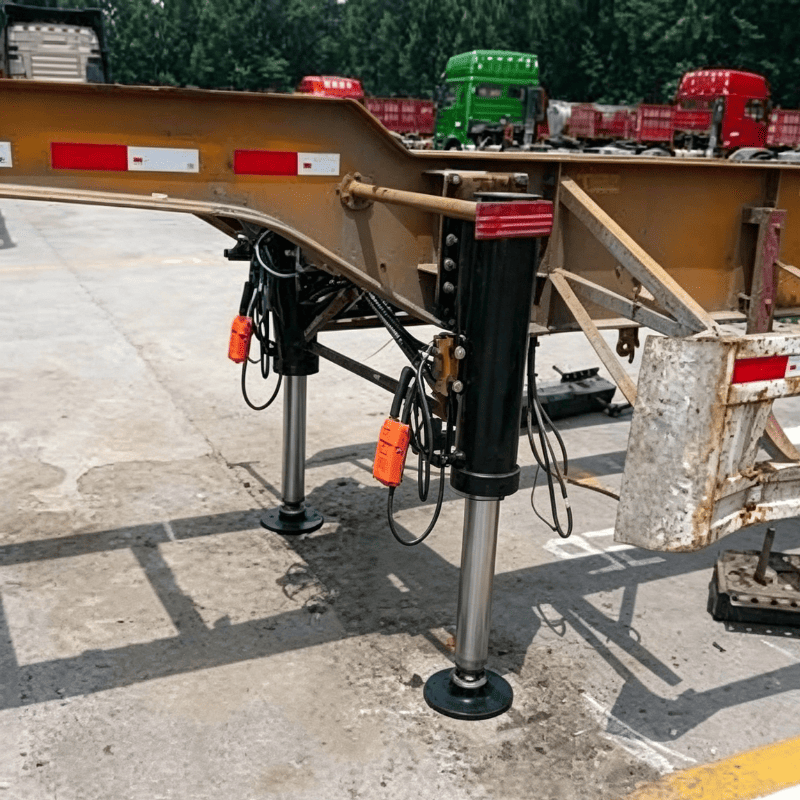

VI. Alkalmazások

• Gooseneck haszonállat pótkocsik. A klasszikus eset. A lovak és a szarvasmarhák súlyt cserélnek rakodás közben; az emelőnek mozgó terhet kell felemelnie és tartania. A 15 tonnás besorolás a nehéz végeket takarja.
• Nyerges pótkocsik. A nehéz tűsúlyok itt a norma. A nagyobb furat kezeli a terhelési osztályt.
• Nehéz rakomány és felszerelés pótkocsik. Hattyúnyakú autószállítók és pótkocsik felszerelése, ahol a tű súlya nagy.
• Dömper és platós hattyúnyak pótkocsik. Ahol az emelő egy billenős emelő mellett működik, mindkettő ugyanabból a rendszerből táplálkozik.

VII. Kiválasztási megjegyzések

Válassza a betöltött tűsúlyt, ne az üres súlyt.

A HCHJ-15K 15 tonnás minősítéssel rendelkezik. Ha az utánfutó megrakott tengelykapcsoló súlya ez alatt van, és ez alatt marad, akkor ennek az emelőnek van a margója. Ha a szélén vagy felette tartózkodik, beszéljen velünk – egyedi megoldást adunk, vagy tanácsot adunk a dupla jack elrendezéssel kapcsolatban.

Rendelés előtt ellenőrizze a pótkocsin lévő rögzítési helyet és a csap átmérőjét is. Küldje el a pótkocsi specifikációját, és megerősítjük a felszerelést.

VIII. GYIK

IX. A HCIC-ről

Jinan Huachen Industrial Co., Ltd. 1998-ban alakult. Jinan, Shandong, Kína. Három gyár. 300+ alkalmazott. 27+ mérnökök. 50+ országba exportál.

Hidraulikus hengereket, hajtóműveket, pótkocsiemelőket és komplett billenőrendszereket építünk – saját Jinan-i üzemünkben gyártjuk, szállítás előtt nyomáspróbával.

ISO 9001:2015 minősítéssel. Házon belül kezelt kiviteli dokumentáció.
