Tekintse át az 520-as típusú motoros emelő katalógusméreteit, és ellenőrizze a keretteret, a szerelési geometriát és a szervizelési távolságot a billenőkocsi projektje előtt.

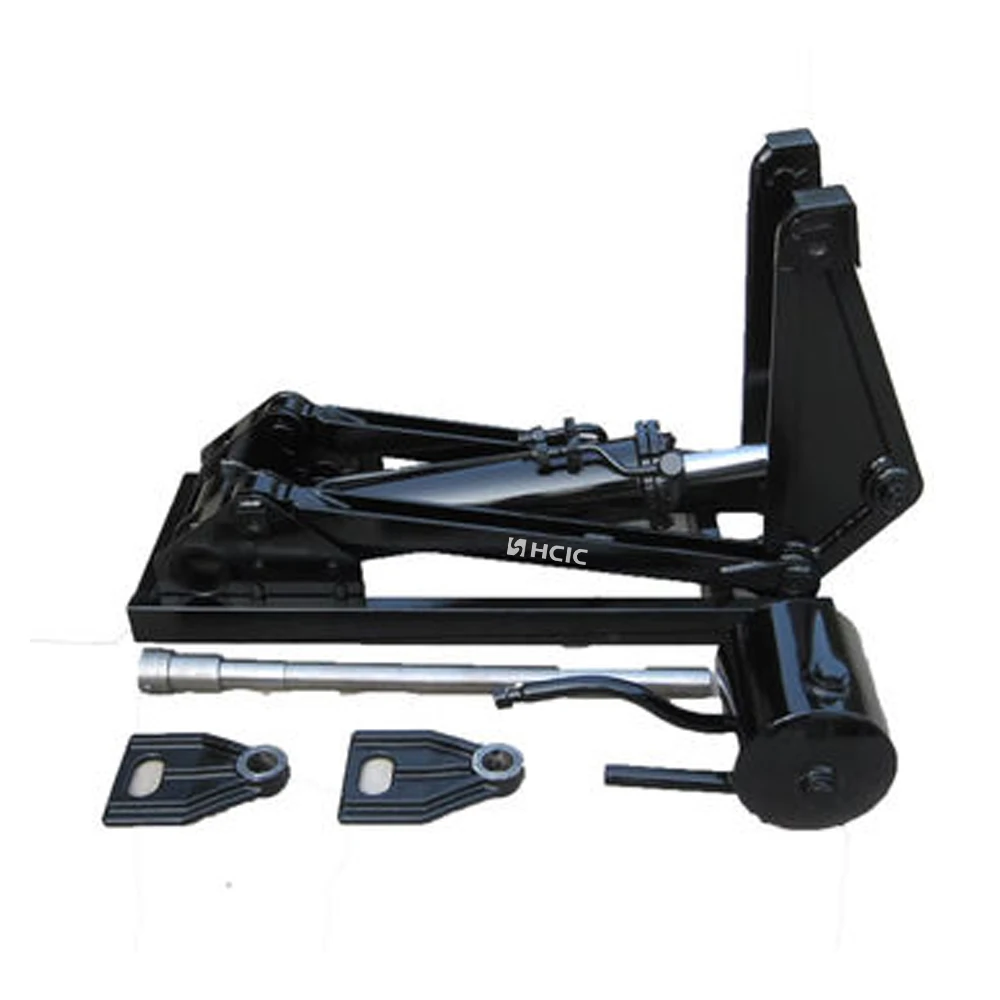

Az 520-as modell egy kompakt emelőelem, amely a mellékelt American Power Hoists katalógusban szerepel. A billenőkocsi-építő vagy cserevásárló számára az első kérdés nem egyszerűen az, hogy az emelő képes-e emelni. Ez az, hogy az emelő illeszkedik-e a rendelkezésre álló kerettérhez, a forgási elrendezéshez és a mozgási útvonalhoz.

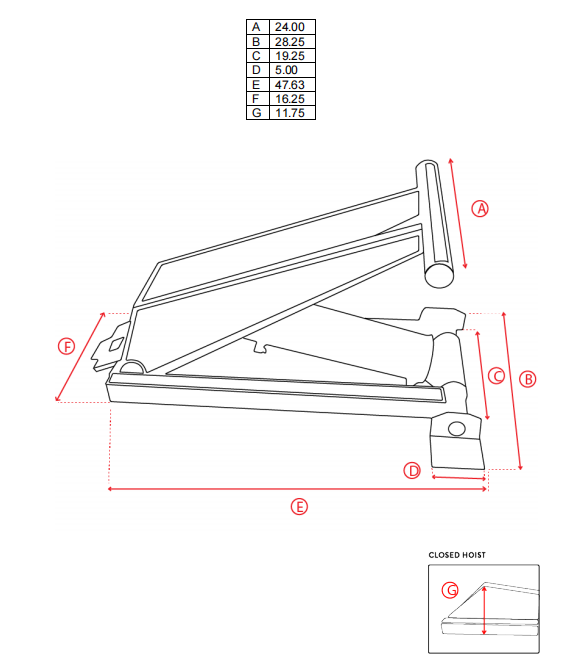

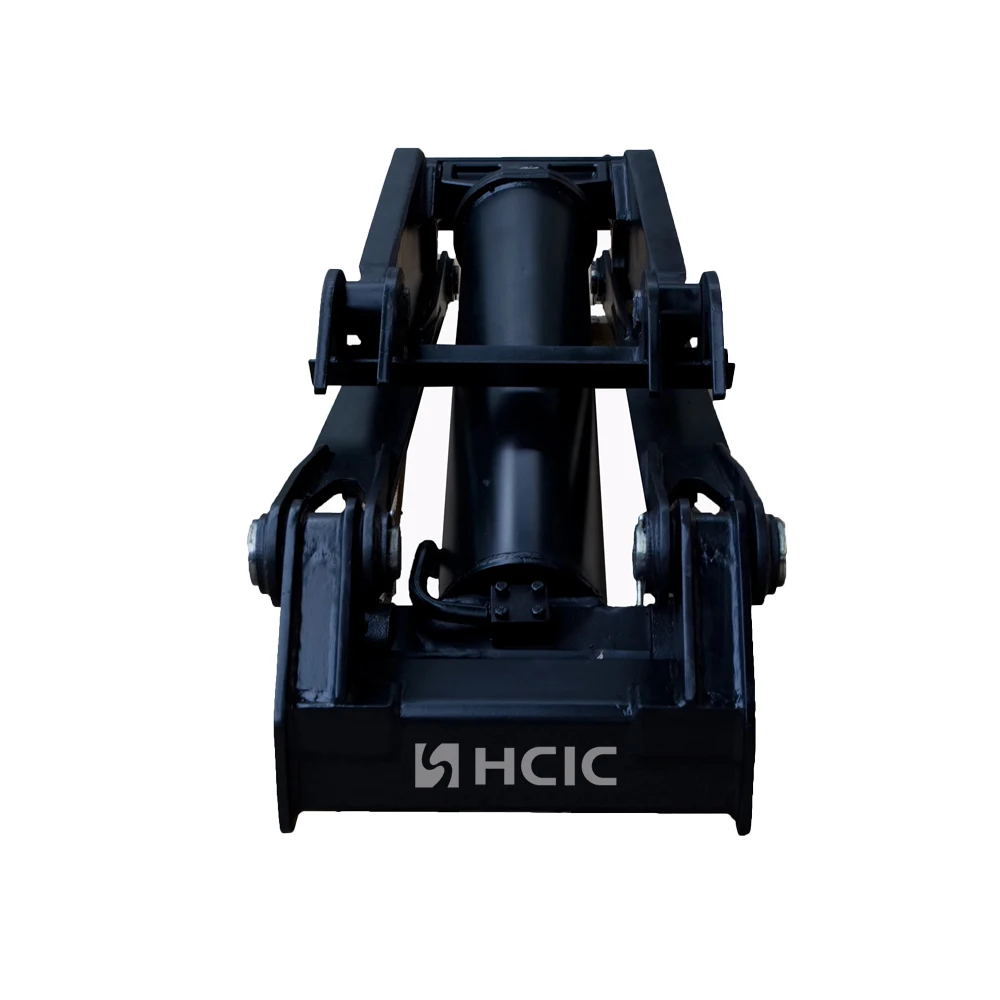

Az 520-as modell oldal hét dimenziós hivatkozást tartalmaz, A-tól G-ig. Ezek a méretek műszaki kiindulási pontot adnak a beépítési burkolat ellenőrzéséhez, mielőtt a pótkocsi szerkezetét, a hidraulikus áramkört és a szerelési részleteket véglegesítenék.
| Paraméter | Katalógus érték |
|---|---|
| Modell | 520 |
| Termékkategória | Elektromos emelő |
| A dimenzió | 24.00 in |
| B dimenzió | 28,25 hüvelyk |
| C méret | 19,25 hüvelyk |
| D méret | 5,00 hüvelyk |
| E méret | 47,63 hüvelyk |
| F méret | 16,25 hüvelyk |
| G méret | 11,75 hüvelyk |
Ezek az értékek az 520-as modell katalógusoldaláról vannak átírva. A gyártás jóváhagyása előtt ellenőrizni kell az eredeti rajzot és az ügyfél tényleges pótkocsi méreteit.

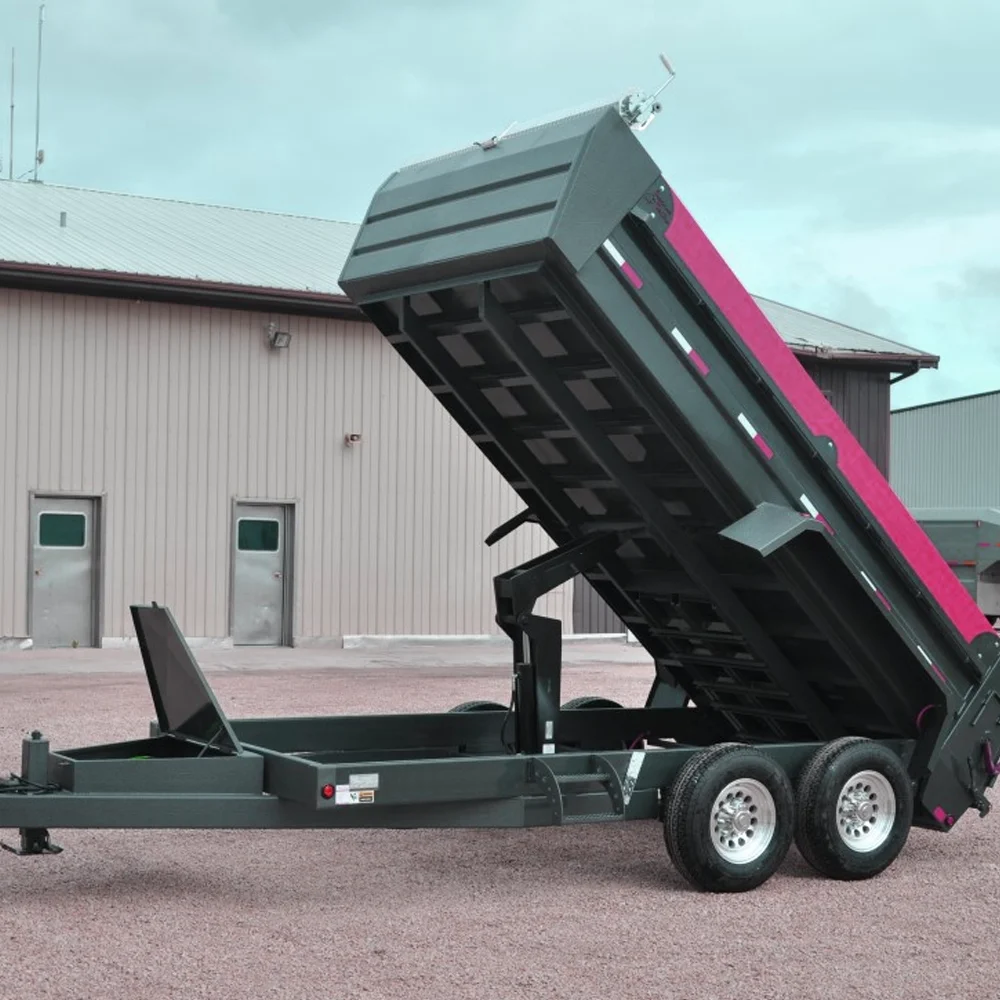

A billenőkocsi-emelő rendszer változó szögben mozog. A test zárt állapotában rendelkezésre álló hely nem feltétlenül ugyanaz, mint az emelés során. Az emelőnek a kereten belül kell ülnie, megfelelően csatlakoznia kell a tartószerkezethez, és a ciklus alatt távol kell maradnia a mozgó testtől.

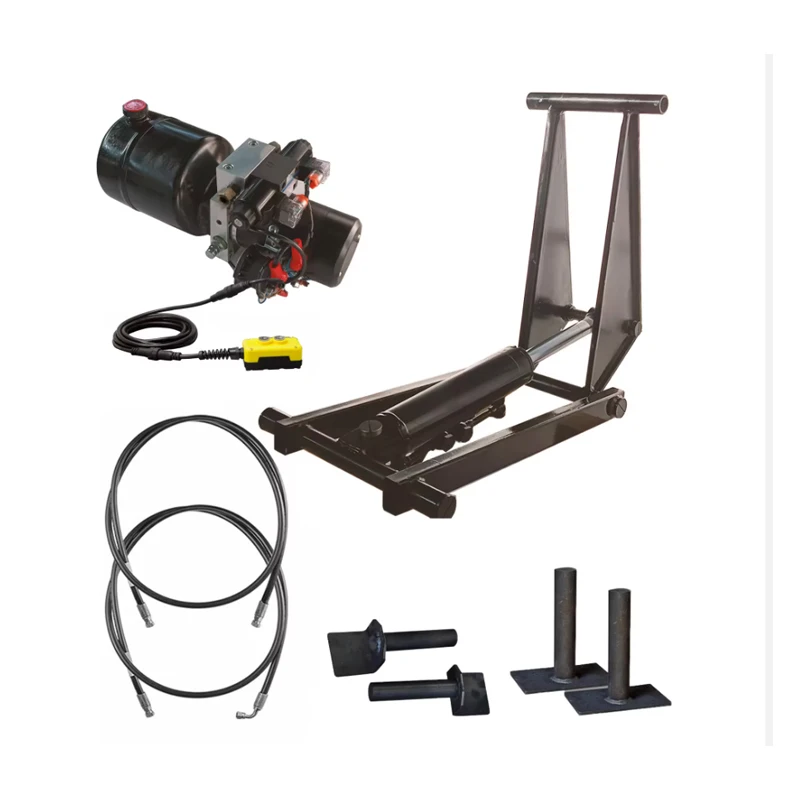

Emiatt az 520-as modell elektromos emelőjét a teljes emelési rendszer részeként kell felülvizsgálni, nem pedig elszigetelt alkatrészként. A pótkocsi karosszériája, a hátsó zsanér, az első rögzítőszerkezet és a hidraulikus csatlakozások mind befolyásolják a végső felszerelést.
Az A, B és C méretek akkor hasznosak, ha összehasonlítjuk az emelőt a pótkocsi kerete és a billenőszekrény között rendelkezésre álló térrel. Először mérje meg az utánfutót zárt helyzetben, majd ellenőrizze a mozgási útvonalat, amikor a karosszéria elkezd billenni.
Egy statikus mérés önmagában kihagyhatja a kereszttartókkal, konzolokkal, tömlőkkel vagy a karosszéria alsó részével való interferenciát. A legbiztonságosabb felülvizsgálathoz méretezett rajzot vagy fényképeket használnak, amelyeken a kulcstávolság meg van jelölve.

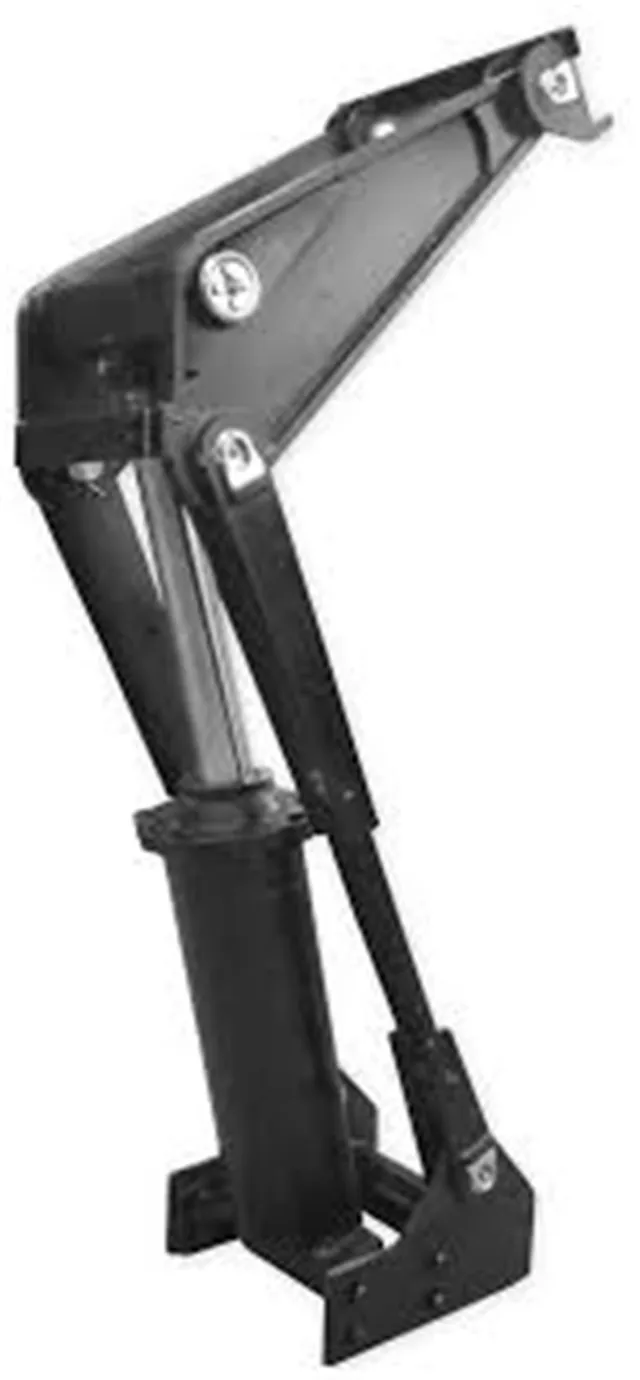

A D, F és G hivatkozások segítségével a vevő összehasonlíthatja az emelőt a tervezett tartólemezekkel, csapok helyeivel és a keret megerősítésével. Ezeket az értékeket nem szabad a teljes szerelési terv reprodukálására használni az eredeti rajz és a projekt méretei nélkül.
A tartószerkezetnek át kell vinnie az emelési reakciót a pótkocsi keretébe. Ezért a konzolvastagság, a csapok beállítása és a hegesztési varrat kialakítása külön műszaki felülvizsgálatot igényel.
A katalógusban az E méret 47,63 hüvelyk szerepel az 520-as modellnél. Ez a mérés akkor fontos, ha a pótkocsi beépítési hossza korlátozott, vagy ha az emelőt a meglévő keretelemek köré kell elhelyezni.
Ellenőrizze ezt a méretet a zárt test helyzetével, a csuklópánt helyével és a szerviz hozzáférési terével együtt. Hagyjon teret az ellenőrzésre és a hidraulikus csatlakozási munkákra, ahelyett, hogy olyan mérés köré tervezné a telepítést, amely nem hagy gyakorlati hozzáférést.
Az 520-as típusú motoros emelő alkalmas dömper-emelőrendszer-megbeszélésekre, ahol a vevőnek meghatározott katalógushivatkozásra és méretalapra van szüksége a felszerelés felülvizsgálatához. A teljes mechanikai és hidraulikus elrendezés megerősítése esetén figyelembe vehető az OEM-utánfutók gyártásánál, csereprojekteknél és rendszer-újratervezésnél.
A mellékelt Model 520 katalógusoldal felsorolja a méretreferenciákat, de nem ad hitelesített kapacitást, üzemi nyomásértéket, élettartamot vagy tanúsítványt ehhez a modellhez. Ezeket az adatokat meg kell erősíteni a tényleges projektnél, ahelyett, hogy a modellszámból következtetnének rájuk.
Az 520-as modellre vonatkozó hasznos kérdőívnek a következőket kell tartalmaznia:
- Utánfutó típusa és billenőtest méretei
- Szabad hely a keret és a test között
- Hátsó zsanérhelyzet és elülső rögzítési pontok
- A csapok középpontjai és a konzol méretei
- A szeméttároló test zárt és munkahelyzetei
- Meglévő szivattyú, szelepek, tömlők és vezérlők, ha ez csere
- Fényképek vagy méretezett rajz az aktuális telepítésről
- Szükséges emelési sorrend és működési környezet
Ez az információ lehetővé teszi a szállító számára, hogy megvitassa a felszerelést anélkül, hogy találgatna a rejtett szerkezeti részletekre.
Az 520-as típusú elektromos emelőt inkább a felszerelés felülvizsgálatával kell kiválasztani, nem pedig a modellszám-egyeztetéssel. Katalógusméretei – különösen a 47,63 hüvelykes E méret, a 24,00 hüvelykes A méret és a 11,75 hüvelykes G méret – hasznos kiindulópontot jelentenek a billenőkocsi felszerelésének ellenőrzéséhez.
Pontos árajánlatért küldje el a pótkocsi rajzát, a szerelési méreteket és a meglévő hidraulikus információkat a HCIC-nek. A végső döntést a teljes emelési elrendezés és a legújabb műszaki rajz alapján kell meghozni.
A HCIC hidraulikus hengereket és hajtóműveket fejleszt és gyárt jármű- és ipari alkalmazásokhoz. Egy Model 520 projekt esetén a HCIC áttekintheti a rendelkezésre álló telepítési információkat, és azonosíthatja az OEM-hez vagy a csereajánlathoz szükséges műszaki részleteket.
