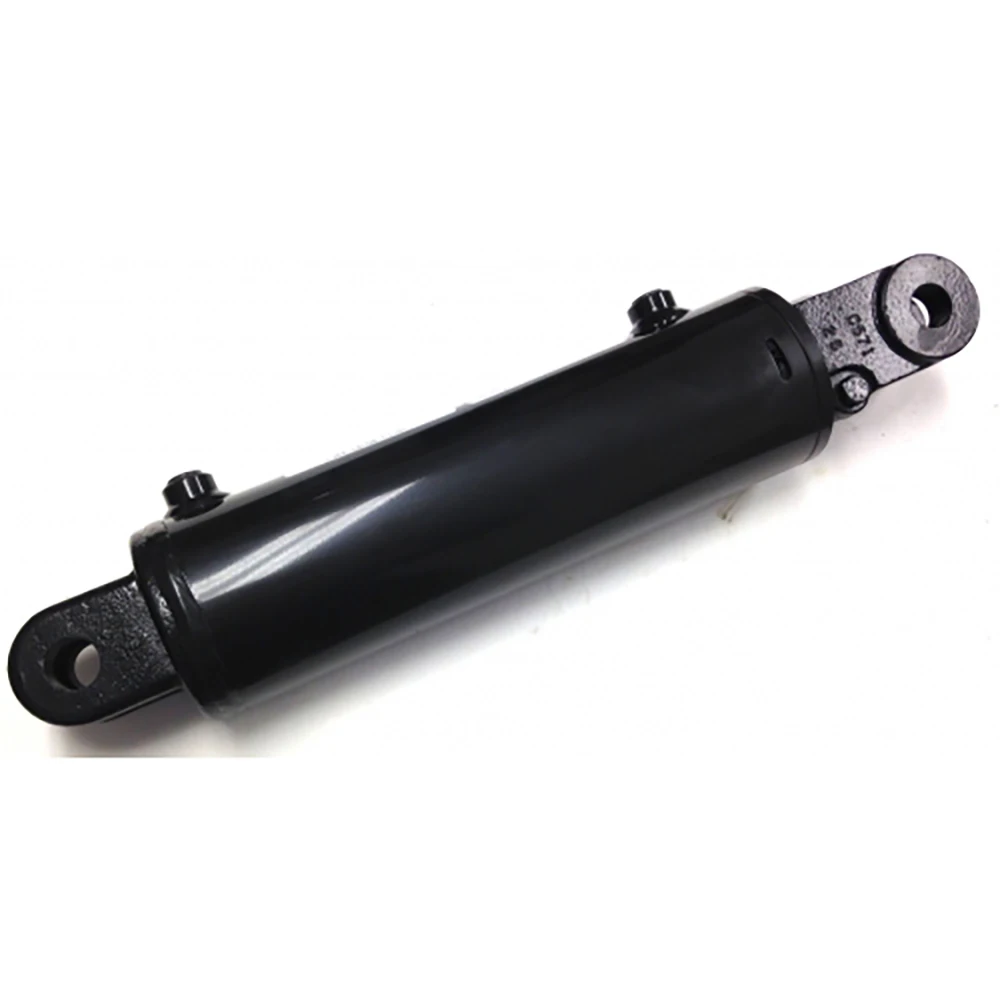

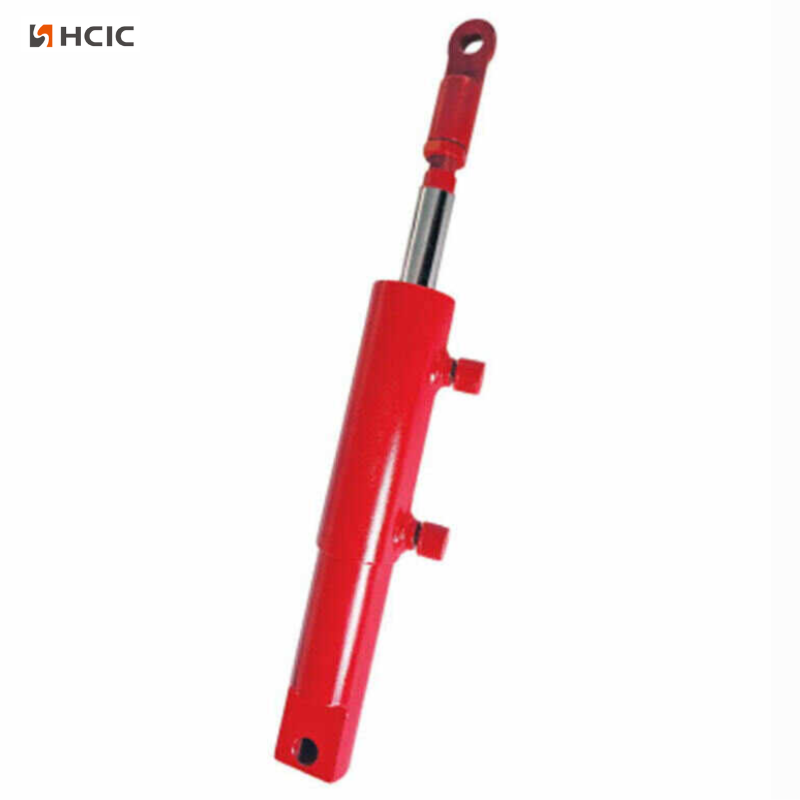

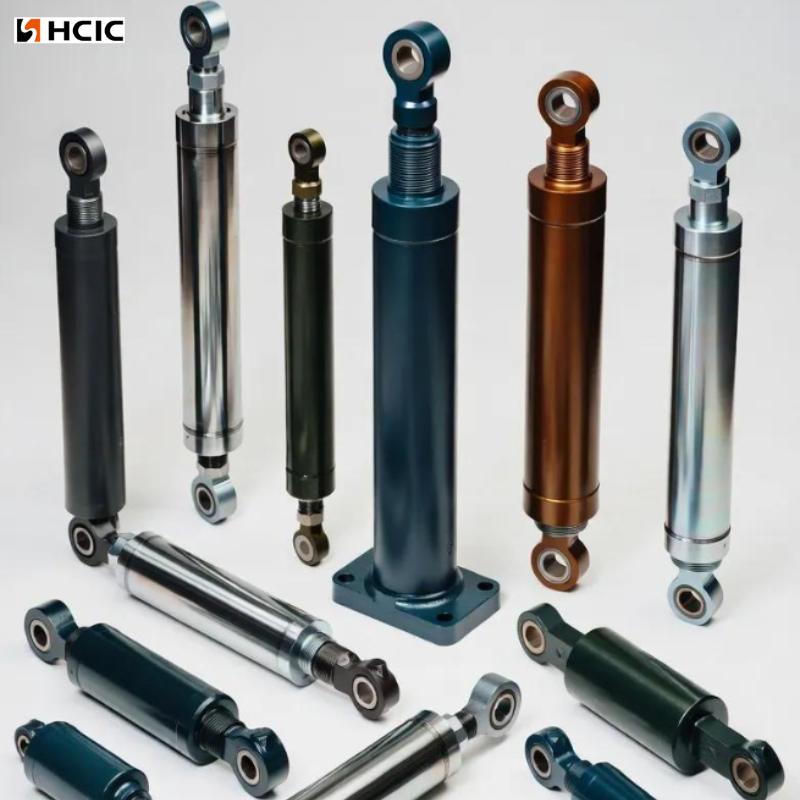

Hidraulikus munkahenger betakarítógéphez

1. Termékdefiníció és alkalmazási forgatókönyvek

1.1 A termék meghatározása

Különleges hidraulikus hengereket gyártunk minden típusú betakarítógéphez, beleértve a kombájnokat, a kukorica- és rizsbetakarítókat. Ezek az alkatrészek a hidraulikus teljesítményt egyenes vonalú mozgássá alakítják, és elég strapabíróak ahhoz, hogy megbirkózzanak a gazdaságok zord munkakörülményeivel. A hidraulikus nyomást lineáris mechanikai erővé alakítja át a betakarítógép kritikus mozgó alkatrészeinek meghajtásához.

Ellentétben az általános célú ipari hengerekkel, nagy vibrációra, erős porra, sárra, széles hőmérséklet-ingadozásokra és hosszú órás folyamatos működésre tervezték a mezőgazdasági területeken. Alapvető jellemzők: stabil alacsony sebességű mozgás, erős ütésállóság, megbízható tömítés és hosszú kifáradási élettartam.

1.2 Alkalmazási forgatókönyvek

Ez a hidraulikus munkahenger tökéletesen illeszkedik az észak-amerikai, európai, ausztráliai és délkelet-ázsiai nagyüzemi farmok hagyományos betakarítógép-modelljéhez, alkalmazkodva a helyi nagy területű gépesített betakarítási műveletekhez:

Tipikus pozíciók:

• Fejléc emelő henger:Gabona betakarítására alkalmazzák az Egyesült Államokban, Kanadában és Ausztráliában található hatalmas lapos farmokon. Rugalmasan beállítja a vágási magasságot, hogy alkalmazkodjon az egyenetlen talajhoz és a különböző terménynövekedési magasságokhoz, csökkentve a szemveszteséget a nagyüzemi folyamatos betakarítás során.
• Orsó beállító henger:Alkalmas európai búza és árpa betakarítási forgatókönyvekhez, optimalizálja a termény adagolási szögét, hogy megoldja az etetési elzáródást, amelyet a sűrű növényültetés okoz a tengerentúli, magas hozamú mezőgazdasági területeken.
• Gabonatartály ürítő henger:Az amerikai kukorica- és szójafarmokon használt nagykapacitású betakarítógépekhez tervezték, és támogatja a gyakori nagysebességű kirakodási műveleteket a nagy területű mezőgazdasági területek általános betakarítási hatékonyságának javítása érdekében.
• Cséplőrés állító henger:Alkalmazkodni kell az európai vegyes ültetési területek változatos betakarításához, a búza, rizs, kukorica és szója cséplési távolságának beállításához, hogy megfeleljen a helyi több vetésforgós betakarítási igényeknek.
• Alváz szintező henger:Széles körben használatos Dél-Európa és Délkelet-Ázsia dombos termőföldjein, stabilan tartja a betakarítógépeket lejtős területeken, és biztosítja a normál működést bonyolult tengerentúli terepen.

2. Műszaki specifikáció paraméterei

2.1 Paramétertáblázat

3. Anyag és gyártási folyamat

3.1 Főbb anyagok

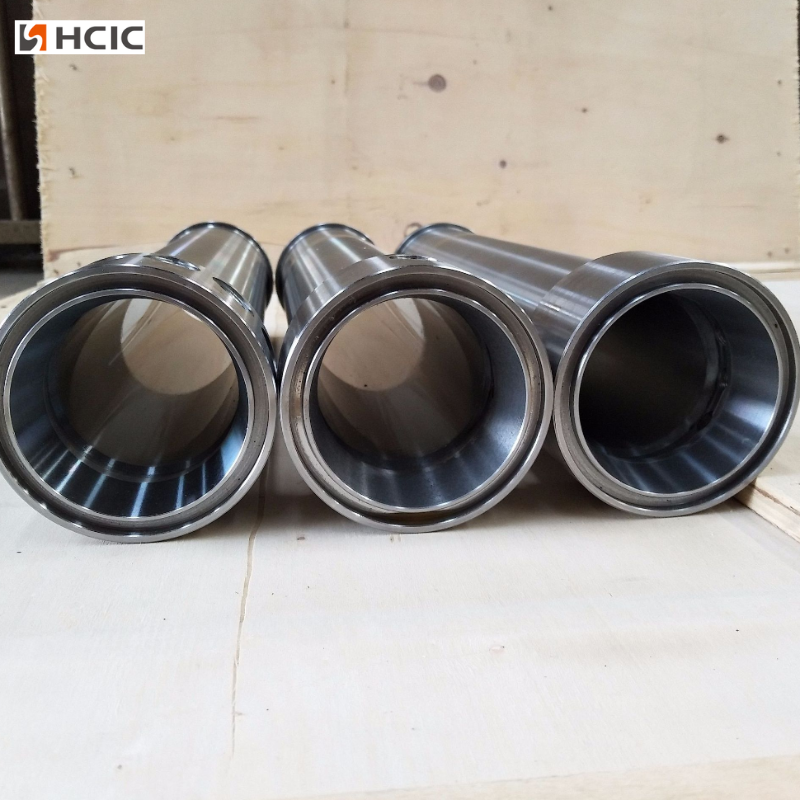

• Hengercső: 27SiMn vagy 45# varrat nélküli acélcső (GB/T 8713-2018). Nagy szakítószilárdság, jó hegeszthetőség, nyomásállóság 40 MPa-ig.
• Dugattyúrúd: 45Cr / 40Cr közepes széntartalmú ötvözött acél.
• oQuenched + temperált (HRC 28-34) a szívósság és az ütésállóság érdekében.
• oFelületi keménykrómozás (25-30 μm), HV ≥800, rozsdamentes, kopásálló, sárálló.
• Dugattyú- és vezetőpersely: Öntöttvas + gömbgrafitos öntöttvas, kopásálló, jól illeszkedik a tömítésekhez.
• Tömítéskészlet: Importált kompozit tömítések: FKM főtömítés + HNBR portömítés + PTFE kopógyűrű. Ellenáll a magas hőmérsékletnek, a sáros víznek és a gyakori viszonzásnak.

3.2 Kulcsfolyamatok

1. Hordó belső csiszolása:Precíziós hónolás Ra ≤0,4 μm-re, tükörfelület, alacsony súrlódás, nincs olajszivárgás, hosszú tömítési élettartam.

2. Rúdcsiszolás és kemény krómozás:CNC köszörülés ≤0,1 mm/m egyenességet biztosít; automatikus krómozási vonal az egyenletes vastagság és tapadás érdekében.

3. Hegesztés:Teljes behatolású CO₂ hegesztés a végsapkákon és a kapcsokon; roncsolásmentes vizsgálat (UT/MT) kritikus hegesztésekhez.

4. Összeszerelés és tesztelés:

• Tisztatéri összeszerelés, hogy elkerüljük a por bejutását
• 100%-os nyomáspróba: 31,5 MPa nyomástartás 3-5 percig, nincs szivárgás, nincs maradandó alakváltozás.

5. Felületkezelés:Sörétszórás + kétkomponensű korróziógátló festék, sópermetezési ellenállás ≥500 óra, hosszú távú kültéri használatra alkalmas.

4. Ipari alkalmazási példák

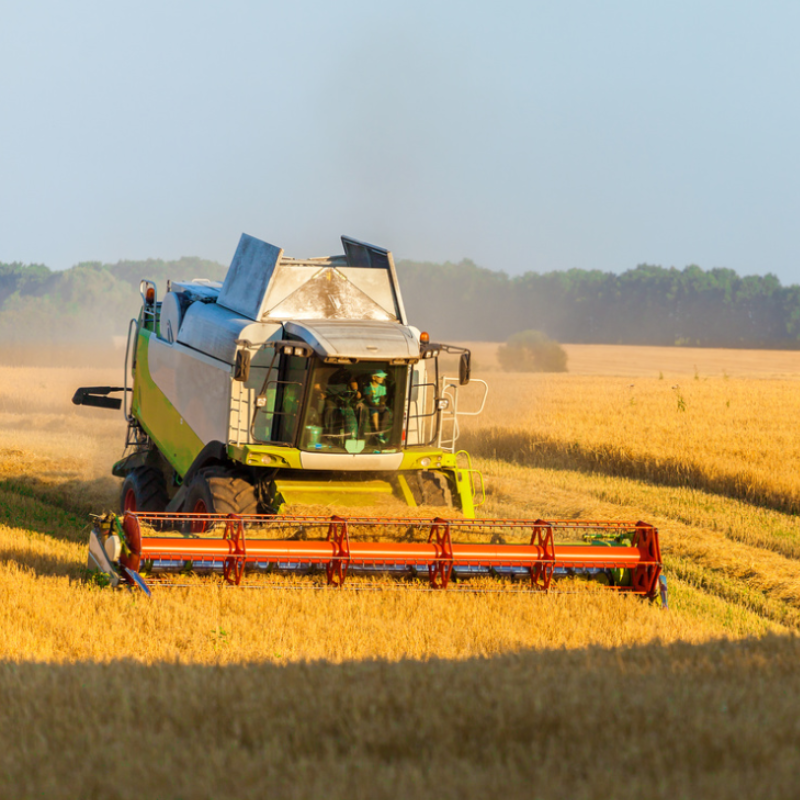

1. eset – Búza/rizs kombájn

• Henger: 50/25-250 mm kettős működésű fejemelőhöz; 63/32-400 mm gabonatartályos kirakodáshoz.
• Üzemállapot: 12-14 óra/nap folyamatos üzem betakarítási időszakban; környezeti hőmérséklet 35-40 ℃, erős por, esetenként sáros víz.
• Teljesítmény: Stabil emelés, nincs elakadás; szivárgási arány <0,5% 1000 óra alatt; hatékonyan csökkenti a betakarítási veszteséget ≤2%-ra.

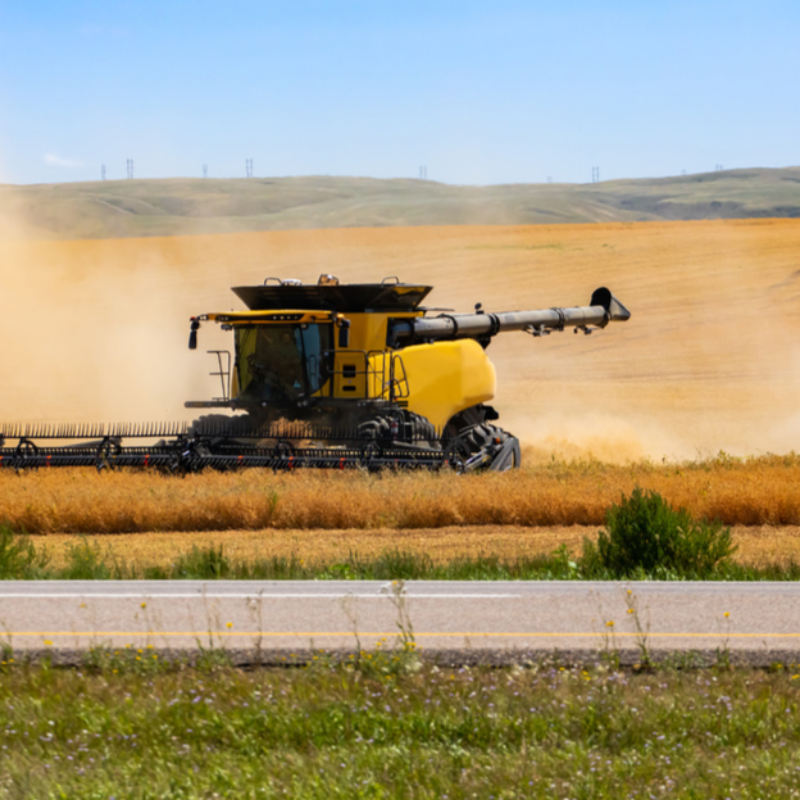

2. eset – Kukoricabetakarító

• Henger: 63/32-320 mm fejléc emeléshez; 50/25-200 mm a fülkiürítő mechanizmushoz.
• Működési állapot: Gyakori ütközés, erős vibráció, poros kukoricaszár törmelék, kora tavasszal -15 ℃-ig csökken a hőmérséklet.
• Teljesítmény: Ellenáll a 2–3-szoros névleges nyomás ütőterhelésének; alacsony indítási teljesítmény jó; élettartama normál karbantartás mellett eléri a 3500-4500 órát.

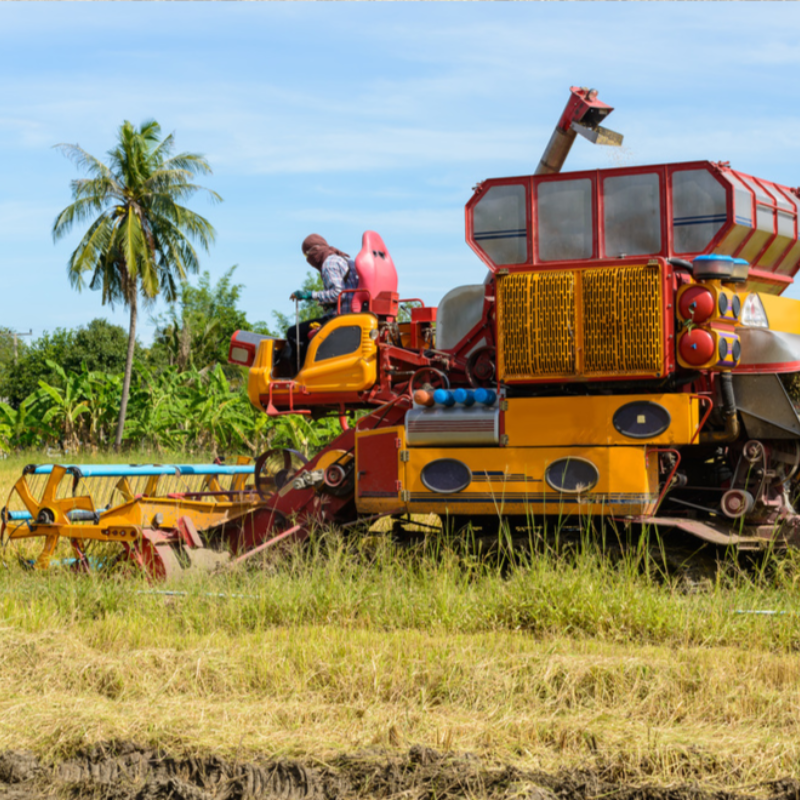

3. eset – Kis Hillside Harvester

• Henger: 40/20-150 mm-es kompakt, kettős működésű henger a karosszéria szintezéséhez és a fejléc vezérléséhez.
• Működési állapot: Szűk mező, gyakori kanyarodás, sáros utak, magas páratartalom egész évben.
• Teljesítmény: Kompakt méret, rugalmas működés; jó tömítés nedves/sáros környezetben; egyszerű helyszíni karbantartás.

5. GYIK

(1) K: Ez a hidraulikus munkahenger minden típusú betakarítógéphez alkalmas?

V: A standard modellek a legtöbb hagyományos betakarítógéphez illeszkednek. Speciális berendezések testreszabott méretét és beépítési méreteit is támogatjuk.

(2) K: Mennyi az élettartam normál használat mellett?

V: Normál munkakörülmények között a normál élettartam elérheti a 2000 munkaórát. A rendszeres olajcsere és tisztítás tovább növelheti az élettartamát.

(3) K: Mit tegyek, ha használat közben olajszivárgás lép fel?

V: Az olajszivárgást többnyire a tömítőgyűrűk elöregedése vagy sérülése okozza. Csak cserélje ki a megfelelő tömítőkészletet, nem kell az egész hengert cserélni.

(4) K: Működhet normálisan alacsony hőmérsékletű télen?

V: Igen. A terméket alacsony hőmérsékleten -20 ℃-on belül tesztelték. A jobb teljesítmény érdekében hideg helyeken alacsony hőmérsékletű hidraulikaolaj használata javasolt.
