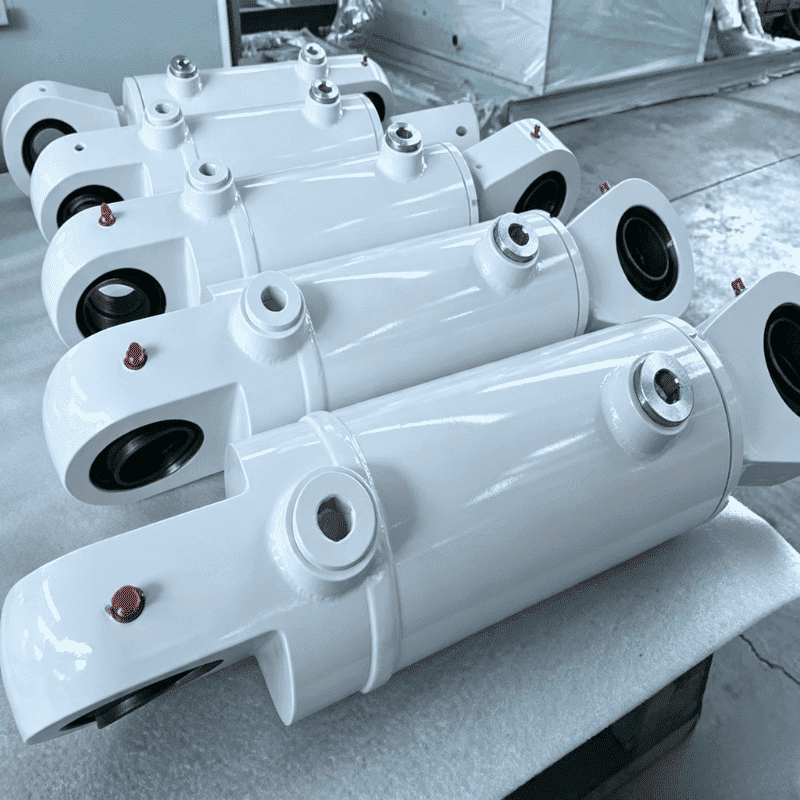

HCIC hidraulikus henger gerenda szivattyúegységhez. Kompakt hidraulikus működtetés testreszabható áramlással, nyomással, közeggel, méretekkel és szabályozási módszerekkel az igényes olajmező alkalmazásokhoz.
Actuation:
Hidraulikus lineáris mozgásFlow rate:
A projekt igényeire szabvaWorking pressure:
A projekt igényeire szabvaHydraulic medium:
A projekt igényeire szabvaDimensions:
A telepítési és üzemi követelményekhez szabvaA sugárszivattyús egység hidraulikus hengere lineáris működtetőként működik az olajtermelő berendezések hidraulikus szivattyúrendszerében. A henger a hidraulikus nyomást szabályozott lineáris mozgássá alakítja át. Ez a mozgás helyettesíti vagy kiegészíti a hagyományos sugárszivattyús berendezésekben alkalmazott mechanikai hatást.
A lényeg a kompakt teljesítmény. A hidraulikus szivattyúrendszer kisebb elrendezésben tudja elhelyezni az aktuátort, a vezérlőáramkört és az áramforrást, mint a hagyományos sugárszivattyús mechanizmus. A mozgást hidraulikus nyomáson és áramláson keresztül is szabályozhatja, ahelyett, hogy egyetlen rögzített mechanikus mozgásra hagyatkozna.
Egy olajmező vásárlója számára a termékkérdés nem egyszerűen az, hogy „mekkora erőt ad a henger?” A valódi kérdések gyakorlatiasabbak: A henger illeszkedik a szivattyúzási ciklushoz? A hidraulikus kör szabályozhatja a sebességét? A tömítőrendszer képes kezelni a kiválasztott folyadék- és kültéri körülményeket? Módosíthatja-e a szállító a méreteket vagy az ellenőrzési módot, ha a kút elrendezése nem szabványos?
A HCIC ezt a terméket testreszabható olajszivattyúzó hidraulikus hengerként pozicionálja projektspecifikus hidraulikus szivattyúrendszerekhez.
A HCIC katalógus az olajszivattyús hidraulikus hengert egy speciális felhasználású hidraulikus megoldás részeként mutatja be. A pontos henger a szivattyúrendszer körül van konfigurálva, nem pedig egyetlen univerzális méretből.
| Tervezési elem | HCIC konfigurációs megközelítés |
|---|---|
| Termék típusa | Olajszivattyús hidraulikus henger |
| Fő alkalmazás | Hidraulikus szivattyúrendszerek olajtermeléshez |
| Működtetés | Hidraulikus lineáris mozgás |
| Áramlási sebesség | A projekt igényeire szabva |
| Üzemi nyomás | A projekt igényeire szabva |
| Hidraulikus közeg | A projekt igényeire szabva |
| Méretek | A telepítési és üzemi követelményekhez szabva |
| Ellenőrzési módszer | Rendszerarchitektúrához szabva |
| Rendszercél | Kis helyigény, hatékony hidraulikus működtetés és szabályozott működés |
A katalógus az áramlási sebességet, nyomást, közeget, méreteket és szabályozási módszereket kifejezetten testreszabási tételként határozza meg. Ezek azok az értékek, amelyeket a mérnöki csapatnak meg kell adnia az árajánlat benyújtása előtt.
A hagyományos sugárszivattyús elrendezés mechanikus szerkezetet használ a mozgás átvitelére. Egy hidraulikus elrendezés a tápegységet és a hajtóművet ott helyezheti el, ahol a berendezés elrendezése megengedi. A gerendaszivattyús egység hidraulikus hengerének csak a megfelelő rögzítési pontokra, hidraulikus csatlakozásokra és munkahézagra van szüksége.
Ez számít a felújítási projekteknél. A meglévő kútberendezések ritkán adnak egy mérnöknek teljesen nyitott elrendezést. Egyedi olajszivattyúzó hidraulikus henger a rendelkezésre álló hely köré tervezhető, ahelyett, hogy a teljes telepítést egy szabványos keretre kényszerítené.
A hidraulikus mozgást az áramlás és a nyomás szabályozza. Az áramlás befolyásolja a működtető sebességét. A nyomás határozza meg a henger számára elérhető erőt és az áramkör védelmi beállítását. Ez a szétválasztás a rendszertervezőnek nagyobb irányítást biztosít a szivattyúzási ciklus felett, mint egy rögzített mechanikus hajtás.
Praktikus módot ad a kezelőnek arra, hogy a gépet a különböző működési feltételekhez igazítsa. Bármilyen beállításnak a teljes rendszer jóváhagyott nyomás-, áramlási és hőmérsékleti határain belül kell maradnia.
A HCIC katalógus a magas energiahatékonyságot a hidraulikus szivattyúrendszerek előnyeként azonosítja. A hasznos mérnöki kérdés az, hogy honnan származik ez a hatékonyság: a szivattyút, a szelepelrendezést, a szelepmozgató méretét és a szabályozási stratégiát össze kell hangolni. A túlméretezett szivattyú vagy a rosszul beállított tehermentesítő beállítás hőként pazarolja az energiát.
Emiatt a HCIC megkérdezi a projekt áramlási sebességét és nyomását, mielőtt megerősítené a palack konfigurációját. A henger nem választható ki a hidraulikus áramforrástól függetlenül.
A henger erejét a dugattyúfelületre ható hidraulikus nyomás határozza meg. A nagyobb furat nagyobb erőt biztosít ugyanazon a nyomáson, de több hidraulikaolajat is igényel egységenként. Ez megváltoztatja a szivattyú áramlási követelményeit és a ciklus sebességét.
A megfelelő furat ezért rendszerdöntés. Ellenőrizni kell a szükséges terhelés, a rendelkezésre álló szivattyúteljesítmény, a megcélzott ciklusidő és a szerelési hely alapján.
A löket az a lineáris távolság, amelyet a dugattyú megtesz. Egy olajszivattyús alkalmazásnál a löket közvetlenül kapcsolódik a szivattyúzási mechanizmus kívánt mozgásához. A túl kis löket korlátozza a mechanikai teljesítményt. A túl sok löket növeli az olaj mennyiségét, a beépítési hosszt és az energiaigényt.
A hengerrajznak meg kell határoznia a visszahúzott hosszt, a kiterjesztett hosszt, a tűközéppont távolságát, a rögzítési stílust és a port helyét. Ezek a méretek megakadályozzák, hogy a henger hidraulikusan megfelelő legyen, de fizikailag lehetetlen beszerelni.
A katalógus lehetővé teszi a hidraulikus közeg testreszabását. Ezt a követelményt soha nem szabad kisebb részletként kezelni. A tömítés anyaga, a hőmérséklet-tartomány, a folyadékkompatibilitás és a szennyeződés-ellenőrzés egyaránt befolyásolja a henger élettartamát.
A vevőnek meg kell adnia a kiválasztott folyadéktípust, az üzemi hőmérsékletet, a várható szennyezettségi szintet és a karbantartási intervallumot. A HCIC ezután felülvizsgálhatja a tömítőcsomagot és a felületkezelést az aktuális rendszerhez.
A rúd ki van téve a külső környezet hatásának, és minden ciklusban áthalad a rúdtömítésen. A henger furata vezeti a dugattyút és hordozza a nyomásterhelést. A felület állapota, egyenessége és mérettűrése befolyásolja a súrlódást, a szivárgást és az élettartamot.
A HCIC gyártási képességei közé tartozik a hengertervezés, a tesztelés és a gyártás. Egyedi olajszivattyús hidraulikus hengerek esetében a végső felületi és méretkövetelményeket a jóváhagyott rajzon kell feltüntetni, nem pedig a feltételezésekre hagyni.
Ez a termék olajtermelő berendezésekben használt hidraulikus szivattyúrendszerekhez készült. Tipikus projektfeltételek lehetnek:
A végső tervezést a kút tényleges munkaciklusából kell megerősíteni. Az olaj viszkozitása, a környezeti hőmérséklet, a löketfrekvencia, a terhelés változása és a szennyeződés megváltoztathatja a megfelelő specifikációt.
A megkereséssel küldje el ezeket a részleteket:
A teljes adatlap csökkenti az ajánlattételi időt és megakadályozza a költséges újratervezést a gyártás megkezdése után.
A HCIC 1998 óta gyárt hidraulikus termékeket. A cég a hidraulikus hengerekre és hajtóművekre összpontosít, és testre szabott hidraulikus megoldások házon belüli tervezését, tesztelését és gyártását végzi.
Az olajmező projektek esetében a hasznos előny nem az általános katalógus ígéret. Lehetőség van az aktuátor és a hidraulikus rendszer együttes megbeszélésére: a méretek, a nyomás, az áramlás, a közeg és a szabályozási mód egyetlen mérnöki csomagként kerülnek áttekintésre.
