Hidraulikus henger 63-2-108 típusú, egyszeres működésű teleszkópos 108-as ütés Zárva 49 Rúdcsap 2 Rúd szélessége 2 2. alapcsap LMSD 6 3. szakasz Meghosszabbítva 256

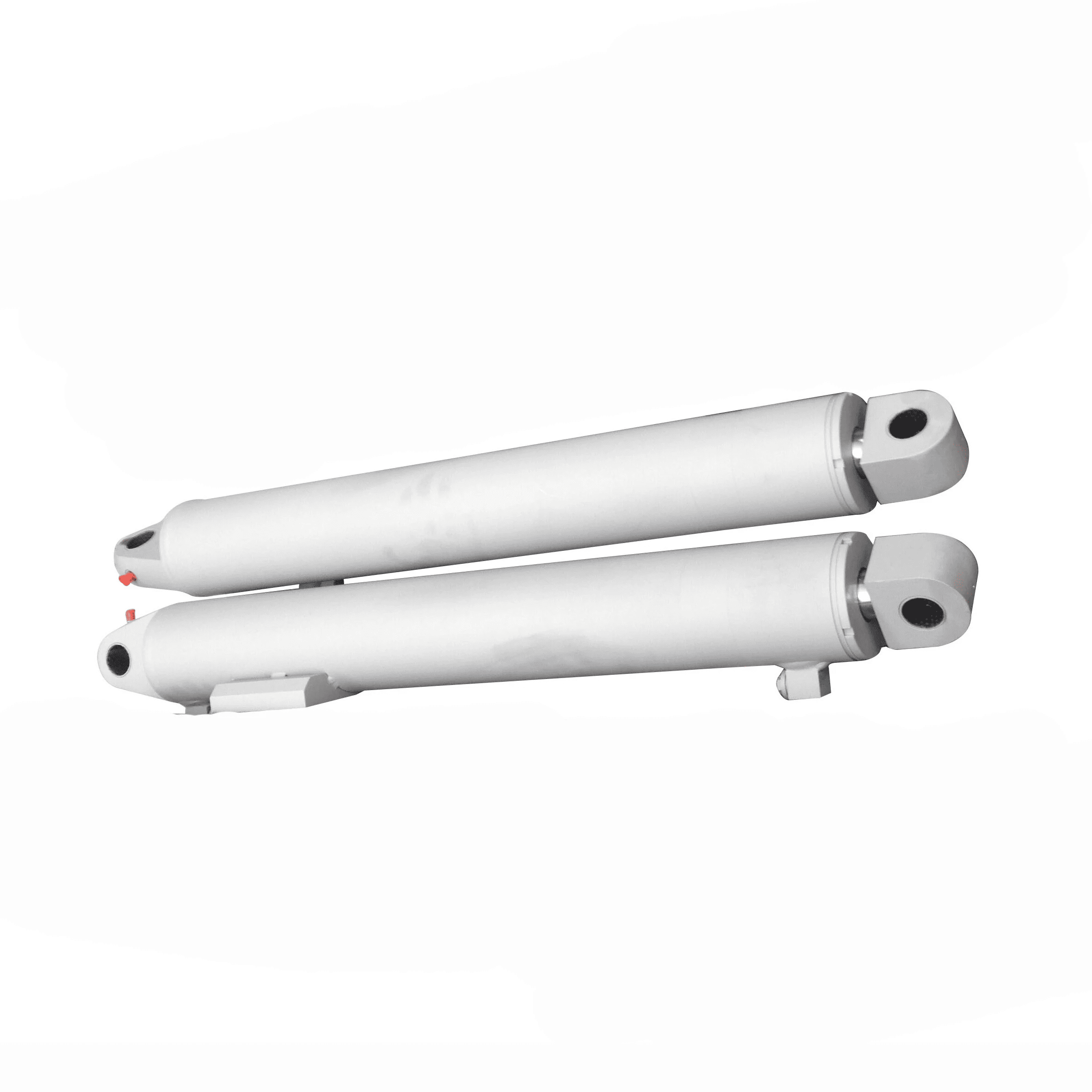

Hidraulikus henger 63-2-108
A szakaszok száma 3
A legnagyobb mozgóasztal átmérője 6 hüvelyk
Lökethossz (A) 108,38 hüvelyk (2753 mm)
Zárt hossz (B) 49 hüvelyk (1245 mm)
Kiterjesztett hossz (C) 157,38 hüvelyk (3997 mm)
Rúd rögzítési szélessége (D) 2 hüvelyk (51 mm)
Rúd rögzítőcsap furata (E) 2,06 hüvelyk (52 mm)
Az alaprögzítés szélessége (G) 7 hüvelyk (178 mm)
Alap rögzítőcsap furata (J) 2,13 hüvelyk (54 mm)
Port (L) 1" NPTF
