A HCPGD kettős működésű hidraulikus hajtómű dömperes pótkocsikhoz 1,2 GPM áramlást, 3000 PSI nyomást és egy 6 gallonos tartályt biztosít a billenős pótkocsik hidraulikus rendszereihez.
Product type:
kettős működésű hidraulikus tápegységFlow rate:
1,2 GPMPort size:
SAE #6Tank size:

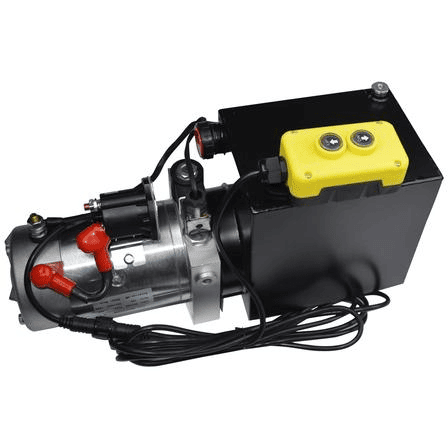

6 galHCPGD kettős működésű hidraulikus erőegység billenő pótkocsikhoz. A katalógus 1,2 GPM áramlási sebességet, 6 gallonos tartályt, 3000 PSI nyomásértéket és SAE #6 portokat határoz meg. Mágneses működtetésű, 4-utas, 3-állású szelep-elrendezése olyan hidraulikus körökhöz készült, amelyek mindkét irányban meghajtást igényelnek.
Egy utánfutóépítő vagy flottakarbantartó csapat számára nem egyszerűen a motor és a tartály mérete a fontos. A HPU-nak meg kell egyeznie a hengerrel, a rendelkezésre álló áramellátással, a hidraulikaolajjal, a tömlőelrendezéssel és a szükséges mozgással. Ez a cikk elmagyarázza, mit jelent a HCPGD specifikáció, és milyen információkat kell megerősíteni a megrendelés előtt.
A hidraulikus tápegység az elektromos energiát hidraulikus áramlássá és nyomássá alakítja. A szivattyú olajat küld a kettős működésű henger kiválasztott oldalára. Amikor a szelep helyzetet változtat, az áramkör megfordítja az olajáramlást, így a henger ki tud nyúlni és visszahúzódni hidraulikus erő hatására.
A HCPGD kettős működésű hidraulikus tápegység ezért alkalmas a billenő utánfutó konstrukciójára, amelyhez motoros meghosszabbítási és motoros visszahúzási funkcióra van szükség. A pontos mozgás továbbra is függ a henger térfogatától, a terheléstől, a tehermentesítés beállításától, a tömlő méretétől és a vezérlőáramkörtől. A HPU-t a teljes hidraulikus rendszer részeként kell kiválasztani, nem pedig elszigetelt alkatrészként.
| Tétel | Katalógus specifikáció |
|---|---|
| Modell | HCPGD |
| Termék típusa | Kettős működésű hidraulikus tápegység |
| A katalógusban szereplő alkalmazás | Dömper pótkocsi |
| Áramlási sebesség | 1,2 GPM |
| Port mérete | SAE #6 |
| Tartály mérete | 6 gal |
| Nyomás | 3000 PSI |
| Szelepelés | Mágneses működtetésű; 4 irányú, 3 állású |
Ezek a HCIC-2026 katalógusban közzétett HCPGD értékek. A katalógus nem tartalmaz teljes motoráramot, akkumulátorkapacitást, munkaciklust, biztonsági szelep beállítást vagy vezérlő kapcsolási rajzot ehhez a modellhez. Ezeket a részleteket meg kell erősíteni a projekt követelményeivel a gyártás jóváhagyása előtt.
A 4-utas, 3-állású szelep a kettős működésű hidraulikus hajtóműhöz irányított vezérlőszerkezetet ad az erőegységnek. Az egyik működő nyílás az olajat irányíthatja a henger meghosszabbítására, míg a másik visszavezeti az olajat a tartályba. Az ellenkező parancsban az áramlási útvonal megfordul.
A középső helyzet egy tervezési részlet, amelyet meg kell erősíteni a végső áramkörrel és a szelep specifikációjával. Befolyásolja, hogyan viselkedik az aktuátor, amikor az elektromos parancsot felengedik. A pótkocsi gyártója nem vállalhatja a középső állapotot a hidraulikus kapcsolási rajz, a terhelésszabályozási követelmények és a biztonságos süllyesztési módszer áttekintése nélkül.
A SAE #6 port csatlakozását is ellenőrizni kell a kiválasztott tömlő, adapter és szerelvény szabvány szerint. A menet helyes azonosítása és tömítési gyakorlata fontos, mert egy kis csatlakozási szivárgás levegőt juttathat be, olajvesztéssel járhat, és inkonzisztenssé teheti a pótkocsi mozgását.
A HCPGD 6 gallonos tartállyal szerepel a listán. A tartálytérfogat helyet biztosít az olaj visszavezetéséhez, és segíti a rendszert a henger által igényelt olajmennyiség kezelésében. A szükséges tartályméretet nem csak a hengerfurat határozza meg. Ez függ a hengerlökettől, a rúd térfogatától, az áramkör elrendezésétől, a tömlő térfogatától, az olajszinttől, a rendelkezésre álló beépítési helytől és a működési ciklustól is.
A tartályt biztonságosan kell felszerelni, és úgy kell elhelyezni, hogy a szívóvezeték, a visszatérő út és a szerviz hozzáférés praktikus maradjon. Megrendelés előtt a telepítőnek meg kell erősítenie a tartály tényleges méreteit, a szerelési irányt, a töltő- és légtelenítő elrendezését, valamint a használható olajszintet a HCIC-vel.
A katalógus 1,2 GPM-et tartalmaz a HCPGD-hez és 3000 PSI-t a nyomásspecifikációhoz. Ezeket az értékeket nem szabad közvetlenül átváltani garantált pótkocsi emelési időre vagy emelőképességre. A tényleges sebesség a hengertérfogattól és a terheléstől függ. A tényleges üzemi nyomás a szükséges erőtől, a mechanikai geometriától, a súrlódástól, a korlátozástól és a tehermentesítéstől függ.
Egy egyszerű első ellenőrzés a szükséges hengertérfogat és a rendelkezésre álló áramlás összehasonlítása. Egy nagyobb hengernek több olajra van szüksége ugyanannak a löketnek a teljesítéséhez, így mozgása általában hosszabb ideig tart azonos áramlási sebesség mellett. A rendszertervezőnek figyelembe kell vennie a kettős működésű henger rúdoldaláról érkező visszatérő áramlást, a tömlő hosszát és a hidraulikaolaj hőmérsékletfüggő viszkozitását is.
A 3000 PSI katalógusérték a rendszer tervezési határértéke, amelyet a henger, a tömlők, a szerelvények és a vezérlőelemek alapján kell ellenőrizni. Nem szabad ígéretként kezelni, hogy minden pótkocsi folyamatosan azon a nyomáson fog működni.
A HCPGD kettős működésű hidraulikus tápegység felszerelése előtt ellenőrizze a következő pontokat:
1. Henger kompatibilitás:Győződjön meg arról, hogy a csatlakoztatott működtető szerkezet kettős működésű, és mindkét port megfelelően azonosítva van.
2. Áramellátás:Ellenőrizze a feszültséget, az áramigényt, a biztosítékvédelmet, a kábelméretet és a vezérlőkapcsoló kompatibilitását.
3. Hidraulikus csatlakozások:Illessze a SAE #6 portokat a megfelelő tömlőkkel és adapterekkel. Tartsa tisztán a szívó- és visszatérő utakat.
4. A tározó helyzete:Hagyjon elegendő helyet a feltöltéshez, ellenőrzéshez, tisztításhoz és a későbbi szervizhez.
5. Nyomásvédelem:Ellenőrizze a biztonsági szelep elrendezését és a biztonságos nyomást a teljes körhöz.
6. Terhelésvezérlés:Tekintse át, hogyan tartják és süllyesztik le a tárolótestet, ha az elektromos áram megszakad.
7. Levegő eltávolítás:Töltse fel az engedélyezett olajat, légtelenítse a kört a rendszer kialakításának megfelelően, és ellenőrizze a tartály szintjét több ellenőrzött ciklus után.
A végleges konfiguráció jóváhagyása előtt a HCIC-nek meg kell kapnia a pótkocsi elrendezését, a hengeradatokat, a szükséges tápfeszültséget és a hidraulikus kapcsolási rajzot.
A nyomás nem határozza meg a rendszer teljes teljesítményét. A hengererőt, a mechanikai erőt és az áramlási igényt együtt kell figyelembe venni.
Az 1,2 GPM érték az olajáramra vonatkozik, nem pedig közvetlenül arra a tömegre, amelyet egy pótkocsi fel tud emelni. A terhelhetőség a henger és a pótkocsi szerkezetétől, valamint a hidraulikus körtől függ.
A kettős működésű rendszert a működtető szerkezet mindkét oldalán helyesen kell elhelyezni. A tömlő helytelen azonosítása miatt a henger rossz irányba mozdulhat el, vagy nem tud visszahúzódni a rendeltetésszerűen.
A 4 utas, 3 állású szelepet a kívánt semleges viselkedéshez és biztonságos süllyesztési elrendezéshez kell igazítani.
A HCPGD kettős működésű hidraulikus tápegység árajánlatához adja meg:
Utánfutó típusa és tervezett felhasználása
Ez az információ lehetővé teszi a HPU konfigurációjának a teljes pótkocsi rendszerrel való összehasonlítását, ahelyett, hogy egyetlen számból idéznék.
A HCPGD egyszeres vagy kettős hatású?
A HCIC-2026 katalógusban a HCPGD kettős működésű hidraulikus tápegységként szerepel.
Milyen áramlási sebesség van feltüntetve a HCPGD-hez?
A katalógusban 1,2 GPM áramlási sebesség szerepel.
Milyen méretű tartályt használ a HCPGD?
A katalógusban egy 6 gallonos tartály szerepel.
Milyen portméret van megadva?
A katalógus a SAE #6 portméretet sorolja fel.
A katalógus minden elektromos részletet megerősít?
Nem. A modelltáblázat nem tartalmaz teljes motoráramot, kapcsolási rajzot vagy munkaciklus-specifikációt. Ezeket a pontokat meg kell erősíteni a tervezett pótkocsinál.
A HCPGD kettős működésű hidraulikus tápegység egy meghatározott dömperes HPU opció katalógusban felsorolt áramlási, tartály-, nyomás- és szelepadatokkal. Megbízható árajánlatért küldje el a HCIC-nek a henger specifikációit, az elektromos ellátást, a hidraulikus kapcsolási rajzot és a telepítési korlátokat.
A HCIC ezután felülvizsgálhatja, hogy a HCPGD konfiguráció megfelel-e a teljes alkalmazásnak, és azonosítani tudja a projekt-specifikus részleteket, amelyeket a gyártás előtt meg kell erősíteni.
A Jinan Huachen Industrial Co., Ltd.-t 1998-ban alapították. A HCIC-2026 katalógus a vállalatot hidraulikus termékgyártóként írja le, amely hidraulikus munkahengerekre és erőegységekre összpontosít olyan iparágakban, mint a szállítóeszközök, építőipari gépek és egyéb ipari alkalmazások.
