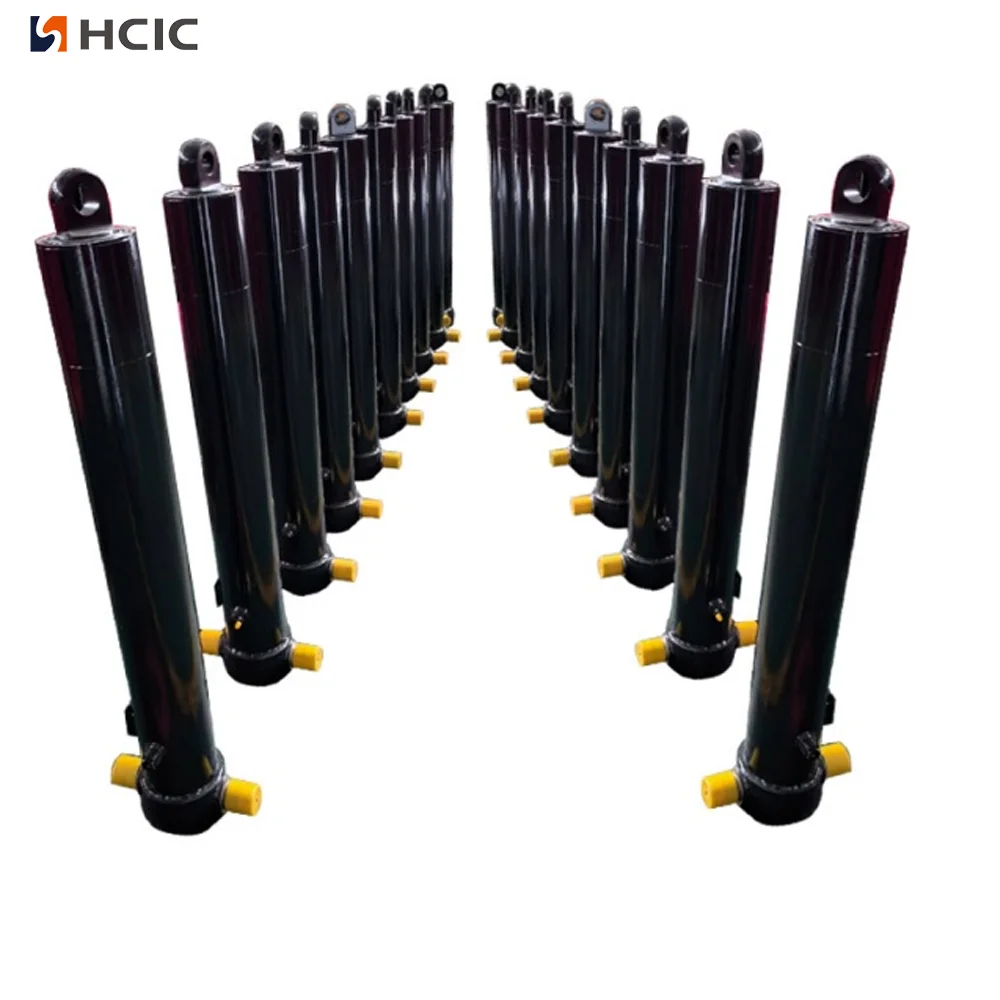

Az FE-4TG-E169*4280 első billenős hidraulikus munkahenger 49 tonnás billenős teherautó-alkalmazásokhoz tartozik, 16 MPa nyomással és 1345 mm-es zárt hosszúsággal.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 szakaszAz FE-4TG-E169*4280 egy négyfokozatú első billenős hidraulikus munkahenger, amely a HCIC hidraulikus billenő katalógusában szerepel, 49 tonnás billenőteljesítményű alkalmazásokhoz. Teleszkópos konstrukciója ötvözi a hosszú működési hatótávolságot rövidebb zárt csomagolással, mint amit egy egyfokozatú henger általában igényelne.
A modell elöl billenő billenős teherautó rendszer tervezésére szolgál, ahol a hengerhosszt, a szerelési geometriát és a jármű terhelését együtt kell felülvizsgálni. A katalógus tartalmazza a fő furatsorrendet, a nyomást, a beépítési méreteket és a zárt hosszt, amely a kezdeti műszaki megbeszéléshez szükséges.
| Paraméter | Katalógus érték |
|---|---|
| Modell | FE-4TG-E169*4280 |
| A billenőkapacitás referencia | 49 t |
| Üzemi nyomás | 16 MPa |
| A szakaszok száma | 4 |
| Furatátmérő sorrend | 169 / 158 / 136 / 115 mm |
| A dimenzió | 245 mm |
| B dimenzió | 385 mm |
| C méret | 70 mm |
| D méret | 50 mm |
| Méret delta | 50 mm |
| Zárt hossz L | 1345 mm |
A fenti értékek a mellékelt HCIC-2026 katalógusban található FE/FC első billenőhenger táblázatból vannak átírva. A billentési kapacitás referencia katalógus alkalmazási értéke, nem garancia minden targonca konfigurációra.

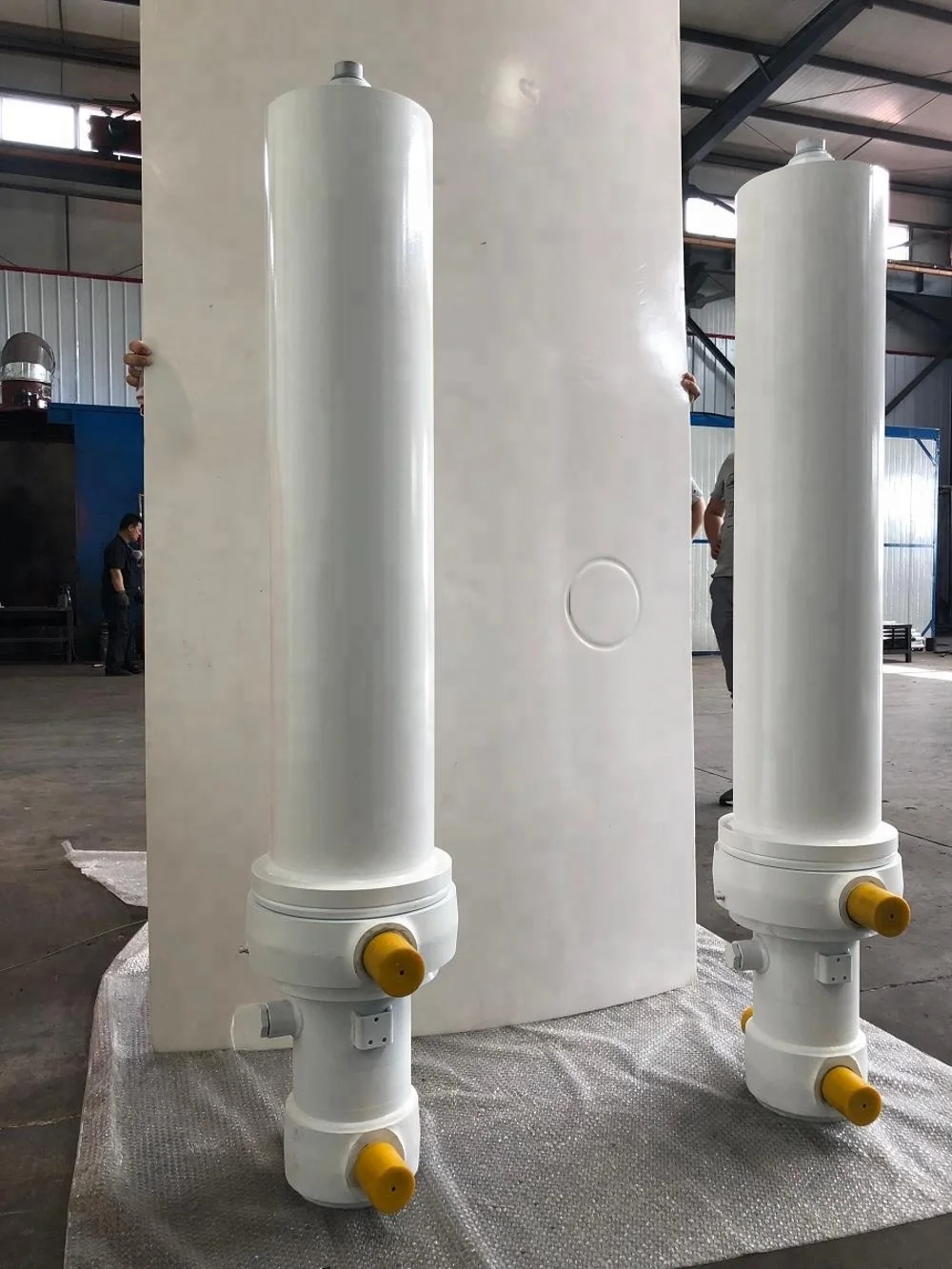

Az FE-4TG-E169*4280 négy egymásba ágyazott fokozatot használ. A furatsorrend 169 mm-ről 115 mm-re csökken, ahogy a lépcsők kinyúlnak. Ez az elrendezés lehetővé teszi a henger hosszú emelési mozgását, miközben a zárt beépítési hossz 1345 mm-en marad.
Az elülső billentési ciklus során a hidraulikus nyomás hat az aktív színpad területére. A szakasz sorrendjének változásával a rendelkezésre álló emelőerő és a mozgási sebesség is változik. Emiatt a hengert nem szabad csak a legnagyobb furata vagy a targonca névleges kapacitása alapján kiválasztani. A testtömeg, a hasznos teher, a csuklópántok helyzete, a rögzítési pontok és a hidraulikus áramkör mind befolyásolja a rendszer végeredményét.

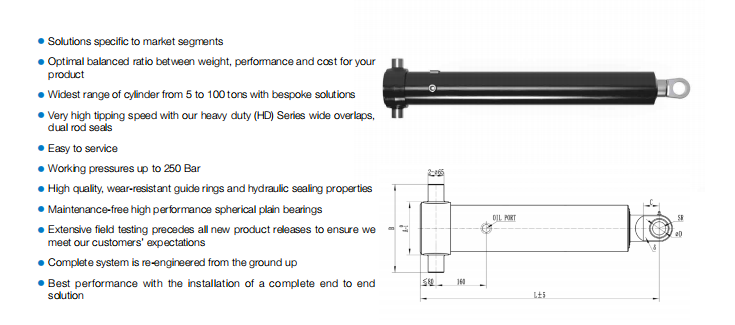

A katalógus az FE-4TG-E169*4280 A, B, C, D és delta méreteit tartalmazza. Ezeket a méreteket össze kell hasonlítani a targonca elülső tartókonzoljával, csuklós elrendezésével, a keret hézagával és a zárt karosszéria helyzetével.
Az 1345 mm-es zárt hossz különösen fontos, ha a hengert az alváz és az első billenőtest közé szerelik. A vásárlóknak ellenőrizniük kell a teljes kiterjesztett utat, a henger szögét az emelés kezdetekor és a hézagot az egyes rögzítési pontok körül. Egy méretben hasonló henger továbbra is alkalmatlan lehet, ha a csapközéppontjai vagy a konzol geometriája eltér.
A katalógus 16 MPa üzemi nyomást és 49 tonnás billentőkapacitás referenciaértéket tartalmaz ehhez a modellhez. Ezeket a számokat a szivattyú beállításával, a szelepvédelemmel, a hidraulikaolaj-áramlással és a targonca szerkezetével együtt felül kell vizsgálni. Ezeket nem szabad önálló rakomány-jóváhagyásként kezelni.
Az FE-4TG-E169*4280 kiválasztása előtt a vevőnek ellenőriznie kell, hogy a 49 tonnás referencia megfelel-e a tényleges járműnek és billenő karosszériának. A teljes rendszerhez kompatibilis konzolokra, csapokra, hidraulika vezetékekre és a tervezett terhelésre és mozgásra tervezett vezérlőáramkörre van szükség.
Csere iránti érdeklődés esetén küldje el az eredeti hengerazonosítót, a rögzítési pontok fényképeit, a zárt és kiterjesztett méreteket, a csapok méreteit, az olajnyílásra vonatkozó információkat és a teherautó alkalmazásának részleteit. Ha a régi egység megsérült, a rúdról, a színpadcsatlakozásokról és a rögzítőszemekről készült fényképek segítenek elválasztani a hengerproblémát a konzoltól vagy a beállítási problémától.
A következő információk hasznosak az OEM árajánlathoz:
Az FE-4TG-E169*4280 egy speciális négyfokozatú elülső billenős hidraulikus henger 169/158/136/115 mm furatsorrenddel, 16 MPa katalógusnyomással és 1345 mm zárt hosszsal. Alkalmassága a komplett billenőkocsi-rendszertől függ, nem csak a típusszámtól. Küldje el a szerelési rajzot és a hidraulikus adatokat a HCIC-nek projektspecifikus felülvizsgálat céljából.
A HCIC hidraulikus hengereket és hajtóműveket fejleszt és gyárt jármű- és ipari alkalmazásokhoz. A HCIC támogatja az OEM- és cserekérdéseket a vevői rajzok, mérések és alkalmazási követelmények alapján a műszaki felülvizsgálat alapjaként.
Kérjen FE-4TG-E169*4280 árajánlat áttekintést:
