Targonca hidraulikus emelőhengerének bemutatása: Tápforrás: Kézi Villa hossza: 800 mm Gépvizsgálati jelentés: mellékelve Alapelemek: Motor Max. Emelési magasság: 1600/2500 mm Szerviz tömeg: 160-280 kg Fordulási sugár: 1235 mm Min. Emelési magasság: 90 mm Kapacitás: 500-1500 kg Teljes magasság: 2165/2925 mm Emelési sebesség: 25mm/s

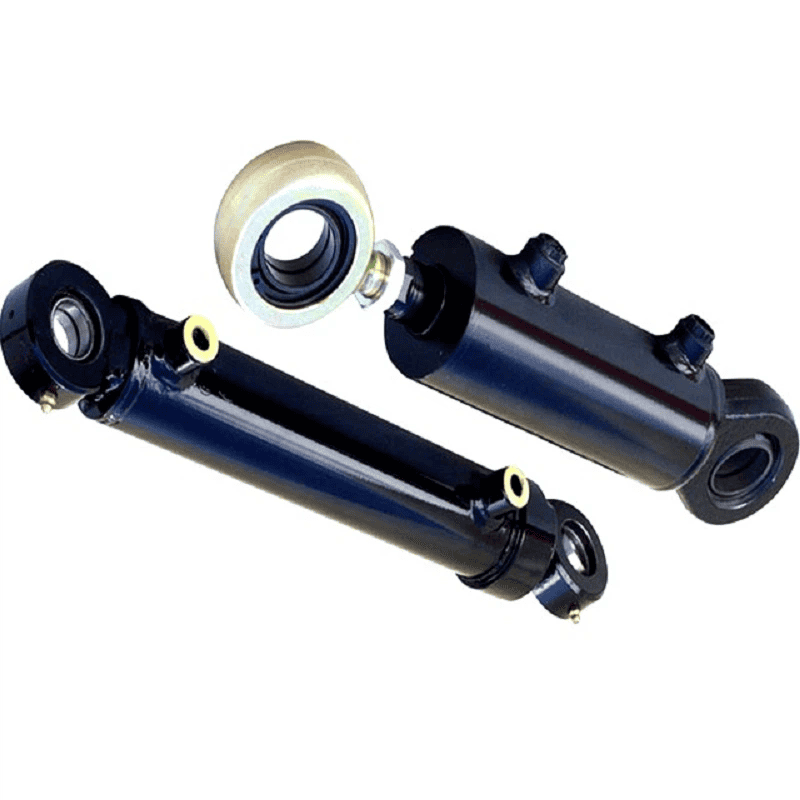

A dugattyús hidraulikus munkahenger két szerkezetre osztható: egypólusú és kétrudas típusú. A rögzített módszert a hengertest és a dugattyúrúd rögzíti. A hidraulikus nyomás működése egyműködésű és kettős hatású. Egy egyszeres működésű hidraulikus hengerben a nyomóolaj csak a hidraulikus henger egyik ürege, és a henger nyomása a henger nyomásával érhető el. A hidraulikus henger dugattyúdugattyújának két irányának mozgását a két üreg váltja fel, és a hidraulikus nyomás nyomása teljessé válik.
Hibajellemzők
A berendezés hibaelhárítása során ne végezzen terhelési műveletet.
A fő rendellenes megnyilvánulások közé tartozik a dugattyúrúd pontatlan pozicionálása és leállítása, elégtelen kimeneti tolóerő, csökkent mozgási sebesség és instabil munkateljesítmény működés közben. A gyakori okokat a következőképpen elemezzük:
(1) Belső szivárgás a hidraulikus hengerben
A hidraulikus henger belső szivárgása főként a hengertömítő alkatrészek túlzott kopása, valamint a dugattyúrúd tömítésének, a végsapka tömítésének és magának a dugattyútömítésnek a károsodását vagy meghibásodását okozza.
A dugattyúrúd és a zárósapka közötti tömítési helyzetben fellépő szivárgás fő okai olyan hibák, mint a felhajtás, extrudálás, szakadás, felületi kopás, öregedés, anyagromlás és a tömítőrészek deformációja. Ilyen esetekben a hibás tömítést el kell távolítani, és új, minősített tömítőelemre kell cserélni.
A dugattyútömítések túlzott kopását leginkább a fordulatszám-szabályozó szelep nem megfelelő beállítása okozza, ami túlzottan magas ellennyomáshoz vezet a rendszerben, a tömítések nem megfelelő felszerelése a szerelés során, vagy a hidraulikaolaj szennyeződése és károsodása. A másodlagos tényezők közé tartozik az idegen anyagok bejutása az összeszerelés során, valamint a rossz minőségű tömítőanyagok használata.
Az ilyen problémák következményei közé tartozik a lassú és lomha mozgás, az elégtelen kimenő erő, súlyos esetekben pedig a dugattyú és a hengercső belső falának károsodása, ami akár a "hengerbeszorulás" meghibásodásához is vezethet. A megfelelő megoldás a fordulatszám-szabályozó szelep utánállítása, valamint a szükséges korrekciók és fejlesztések végrehajtása szigorúan a berendezés telepítési előírásainak és működési eljárásainak megfelelően.
Minden paraméter testreszabható
| Modell | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Kapacitás (kg) | 500 | 1000 | 1500 |
| Süllyesztett villa magasság (mm) | 90 | 90 | 90 |
| Max. emelési magasság (mm) | 1600 | 1600/2500 | 1600 |
| Teljes magasság (mm) | 2010 | 2165/2925 | 2150 |
| Teljes hossz (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Teljes szélesség (mm) | 805 | 1000/750 | 1000 |
| Villa hossza (mm) | 800 | 800 | 800 |
| Fordulási sugár (mm) | 1235 | 1235 | 1235 |
| Szervizsúly (kg) | 160 | 250/316 | 280 |
| Emelési sebesség (mm/s) | 25 | 25 | 21 |
| A raklapok folyosószélessége (mm) | 1915 | 1915 | 1915 |
