Tekintse át az 53-4592-106 dupla kapcsos hidraulikus henger méreteit, 106,06 hüvelykes löketet, 3/4 hüvelykes NPTF-portot és 208 font katalógussúlyt a hosszú távú OEM-berendezésekhez.

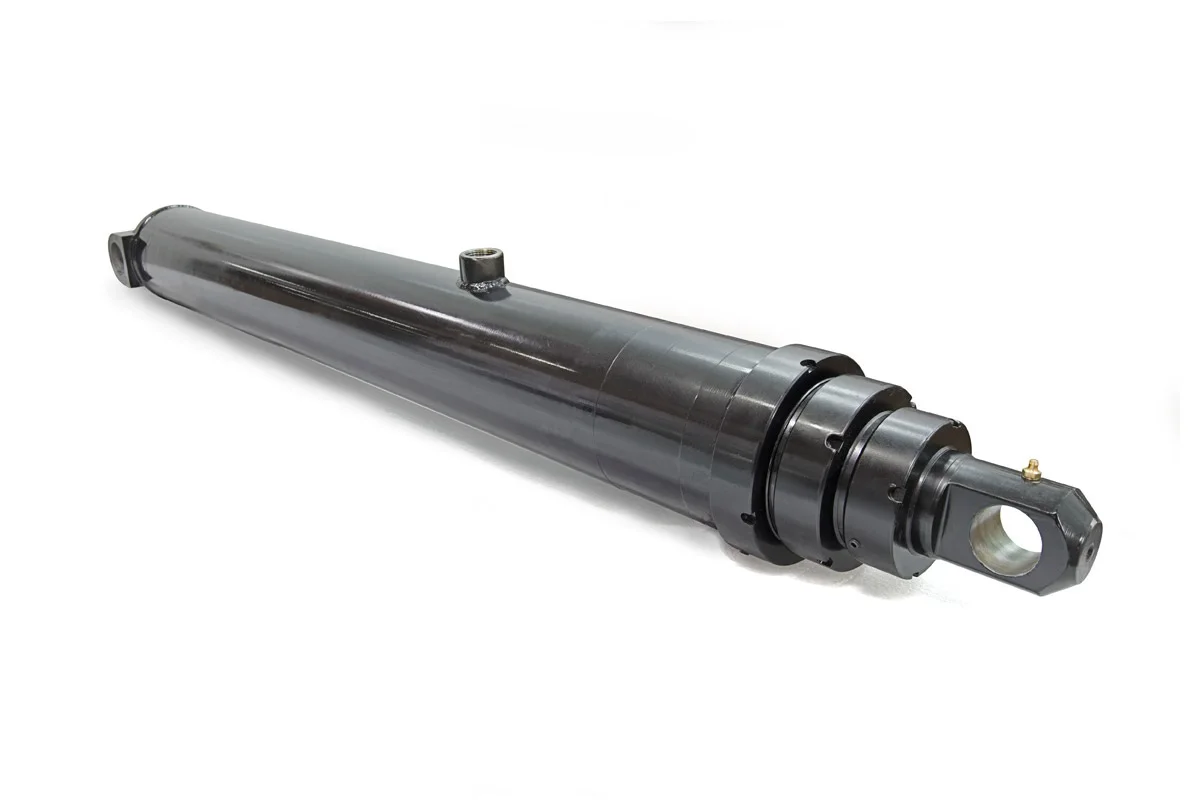

Stroke:
2694 mmClosed length,:
1219 mmExtended length:
3.913 mmPort:
3/4 az NPTF-benAz 53-4592-106 dupla kapcsos hidraulikus munkahenger egy hosszú löketű, 4000-es sorozatú modell, amely a HCIC-2026 katalógusban szerepel. 106,06 hüvelykes katalóguslökete a kompakt hajtóműtől eltérő telepítési vitába helyezi: a gépnek helyet kell biztosítania a tűközéptávolság hosszú megváltoztatásához, és a konzoloknak és a tömlőknek a teljes mozgás során vezérelhetőnek kell maradniuk.
Egy OEM-építő vagy karbantartó csapat számára a hasznos kiindulópont a teljes méretsor. Tartalmazza a löketet, a zárt hosszt, a kiterjesztett hosszt, a szerelési méreteket, a nyílást, az olajmennyiséget és a súlyt. Ezek az értékek segítenek a mérnököknek összehasonlítani a modellt egy meglévő hengerrel vagy egy új gépelrendezéssel, mielőtt projektárajánlatot kérnének.
| Tétel | Hüvelyk érték | Metrikus érték |
|---|---|---|
| Modell | 53-4592-106 | 53-4592-106 |
| Sorozat | 4000-es sorozat | 4000-es sorozat |
| Stroke, A | 106,06 hüvelyk | 2694 mm |
| Zárt hossz, B | 48,00 hüvelyk | 1219 mm |
| Hosszabbított, C | 154,06 hüvelyk | 3.913 mm |
| D méret | 1,50 hüvelyk | 38 mm |
| E méret | 2,06 hüvelyk | 52 mm |
| F méret | 2,00 hüvelyk | 51 mm |
| G méret | 7.00 hüvelyk | 178 mm |
| J méret | 2,06 hüvelyk | 52 mm |
| K méret | 19,50 hüvelyk | 495 mm |
| Kikötő | 3/4 az NPTF-ben | 3/4 az NPTF-ben |
A katalógus nem vállal univerzális nyomás-, terhelés- vagy élettartam-garanciát az 53-4592-106-ra. A végső kiválasztáshoz a gép valós terhelési útvonala, a hidraulikus állapotok és a biztonsági felülvizsgálat szükséges.

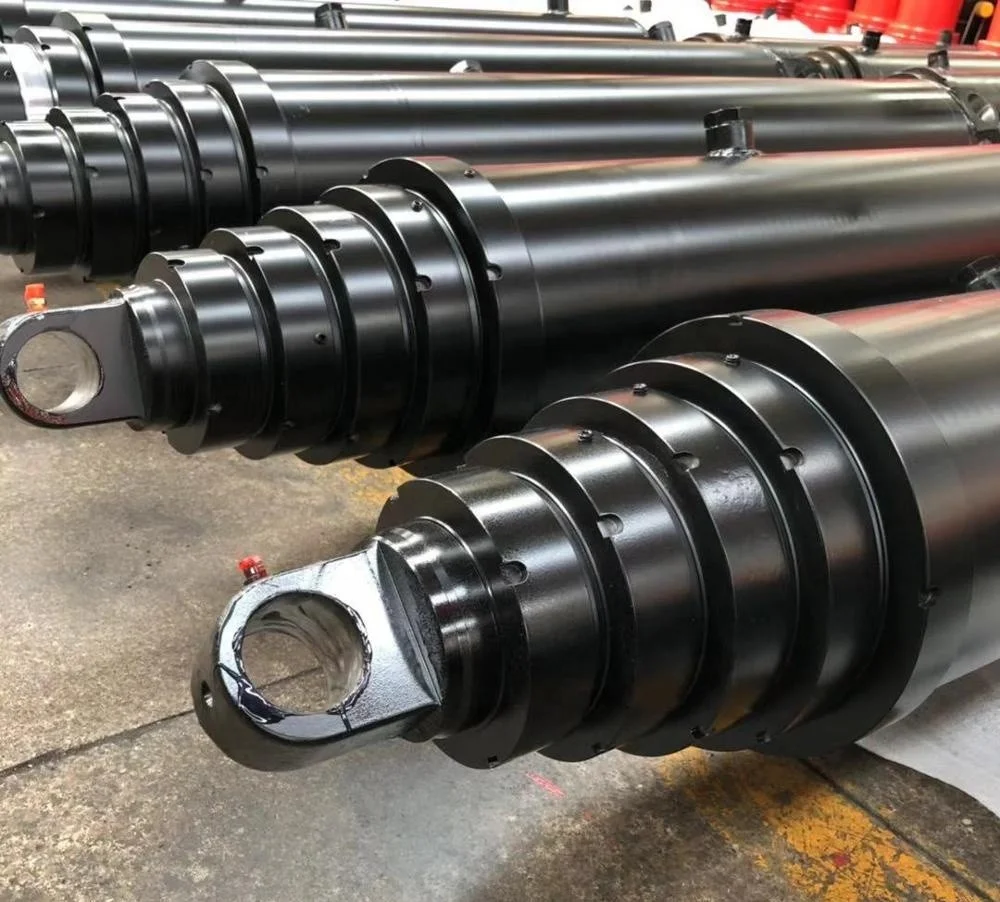

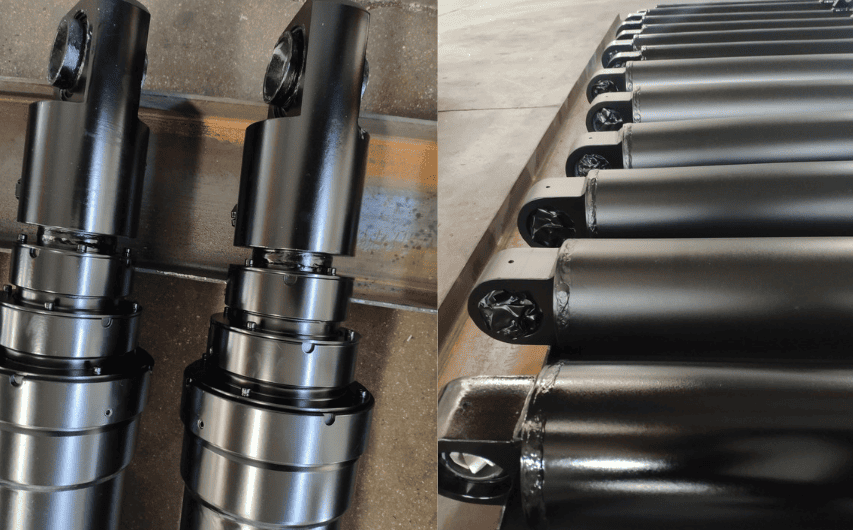

A tüske-csap henger nem működik elszigetelten. A rögzített csap, a mozgó csap és a csatlakoztatott mechanizmus határozza meg a mozgást. Az 53-4592-106 esetében a katalógus 48,00 hüvelyk zárt és 154,06 hüvelyk kiterjesztett listát tartalmaz. A gépnek ezért szabályozott útvonalra van szüksége a tűközéptávolság nagy változásán keresztül.
Telepítés előtt térképezze fel a két véghelyzetet és több közbenső pozíciót. Ellenőrizze, hogy a henger a tervezett szögtartományon belül marad-e, a rögzítőkonzolok a megfelelő irányba viszik-e a terhelést, és hogy a környező szerkezet hagy-e helyet a test, a rúd, a csapok és a tömlő mozgásának.
A hosszú löket az útválasztást is fontosabbá teszi. A tömlőknek követniük kell a mozgó szerelvényt anélkül, hogy a kerethez nyúlnának, megakadnának vagy dörzsölődnének. A szervizcsapatoknak el kell tudni érniük a portot és a szerelési hardvert anélkül, hogy szétszerelnék a nem kapcsolódó berendezéseket.

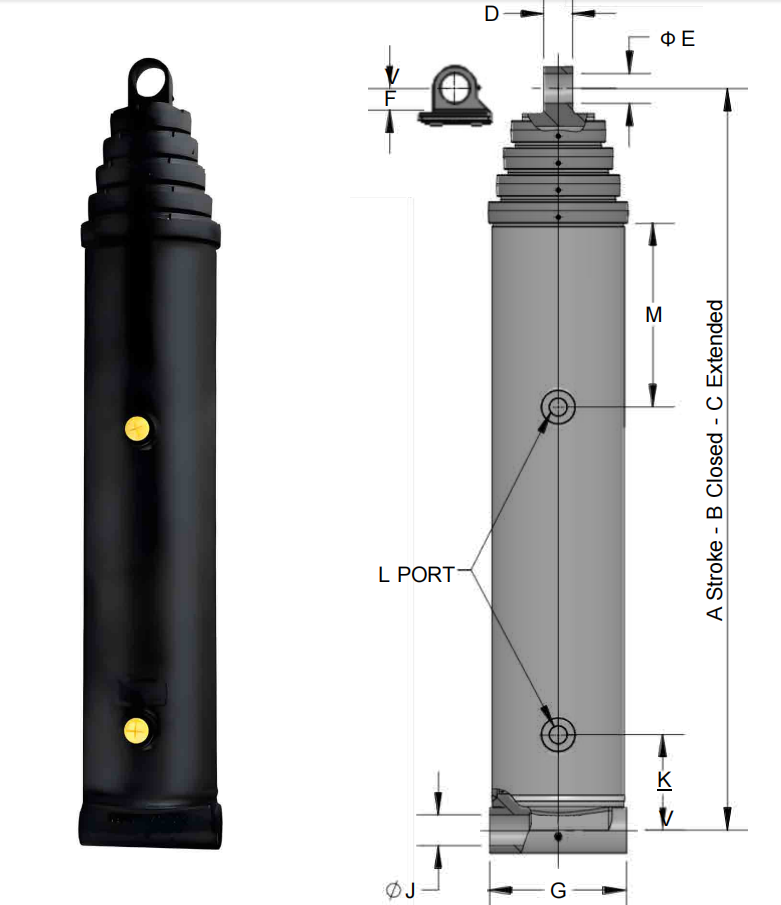

A katalógus D, E, F, G, J és K méretei adják a szerelési elrendezés méretbeli kiindulópontját. Hasonlítsa össze őket a gép rajzával, ahelyett, hogy azt feltételezné, hogy a hosszú löket az egyetlen felszerelési követelmény.
Az NPTF portban lévő 3/4-nek meg kell felelnie a meglévő hidraulikus vízvezeték- és felszerelési gyakorlatnak. Ellenőrizze az adaptert, a tömítési módot, a tömlő hajlítási sugarát és a nyílás tájolását, mielőtt a hengert szűk helyre telepítené.
A terméksorban 1,7 gallon feltöltött olaj és 6,0 gallon kiterjesztett olajmennyiség szerepel. A hidraulikus rendszernek elegendő használható tartálytérfogattal kell rendelkeznie a henger, a tömlők, a szelepblokk és a tényleges működési helyzet számára. Ezek a katalógusértékek nem egy teljes tározóméret-számítás.
A feltüntetett tömeg 208 lb. Ez az érték számít a szállítás, a telepítés tervezése és a konzol tervezése során. Biztosítson biztonságos emelési módszert, és győződjön meg arról, hogy a gép szerkezete meg tudja-e tartani a hengert, és át tudja vinni a munkaterhelést a csapcsuklókon keresztül.
Az 53-4592-106 felülvizsgálható a hosszú távú OEM-berendezések és csereprojektek esetében, amelyek tüskés hengert használnak. Alkalmas olyan szerkezetekre, ahol a rögzített és mozgó rögzítési pontok teljes kinyúlásban távol vannak egymástól, feltéve, hogy a gép geometriája megfelel a katalógus méreteinek.
Az árajánlat nem alapulhat pusztán a modellszámon. A HCIC-nek szüksége van a géprajzra vagy a pontos terepi mérésekre, az üzemi nyomásra, a terhelés irányára, a ciklus gyakoriságára, a csapok részleteire és a hidraulikus csatlakozási információkra az alkalmazás értékeléséhez.
Az 53-4592-106 tüske-csap hidraulikus henger egy hosszú löketű 4000-es sorozat opció olyan mechanizmusokhoz, amelyeknél a tűközéptávolság meghatározott változtatását igényli. 106,06 hüvelykes lökethossza, 48,00 hüvelykes zárt hossza, 154,06 hüvelykes meghosszabbított hossza, 3/4 NPTF-portja, 1,7 gallonos feltöltési értéke, 6,0 gallon kiterjesztett értéke és 208 font katalógussúlya pontos alapot biztosít az OEM-csapat számára a felszerelés kezdeti felülvizsgálatához.
Megrendelés előtt küldje el a teljes mozgásgeometriát, a szerelési részleteket, a hidraulikus adatokat és a kezelési tervet a HCIC-nek. Erre az információra van szükség annak meghatározásához, hogy ez a hosszú távú modell megfelel-e a teljes gépnek.
A HCIC, más néven Jinan Huachen Industrial Co., Ltd. hidraulikus hengereket, hidraulikus hajtóműveket és kapcsolódó alkatrészeket szállít járművekhez, hulladékkezeléshez, építőipari és ipari berendezésekhez. A termék alkalmasságát a teljes gépterv és a vonatkozó biztonsági követelmények alapján kell megerősíteni.
