termékleírás

Egy betonszivattyús teherautó gém henger vezérli a behelyező gém mozgását. A gém összecsukható a szállításhoz, kinyílik a munkaterületen, és megtartja pozícióját, miközben a beton áthalad a szállítóvezetéken. A henger tehát többet tesz, mint kinyújt és visszahúz. Egy nagy csuklós szerkezetet vezérel, miközben a gép nyomás, vibráció és változó terhelési feltételek mellett dolgozik.

A HCIC a szórókeret-hengereket a szivattyús targoncák hidraulikus hengereinek három fő funkcionális kategóriája közé sorolja. Ez a termékcikk csak a gém-henger alkalmazásra összpontosít. Nem kombinálja a gém hengerét kitámasztó hengerrel vagy szivattyúhengerrel.

Egy vállalkozó vagy berendezésgyártó számára a vásárlási döntés a szabályozott mozgáson, a nyomásállóságon, a kifáradási élettartamon, a szerelési pontosságon és a használhatóságon múlik. Nem megoldás az a gémhenger, amely illeszkedik a csapközépekhez, de nem tűri a vibrációt. Nem megoldás az erős henger, rossz port pozícióval.

I. Műszaki előírások

Concrete Pump Truck Boom Cylinder

A következő termékcsalád szerepel a HCIC 2026 katalógusban a szivattyús-targoncák hidraulikus munkahengereire vonatkozóan, és a szórókeret-hengeres alkalmazások műszaki kereteként használják:

Paraméter	Katalógus tartomány
Furat átmérője	50-450 mm
Rúd átmérője	32-280 mm
Stroke	200-8000 mm
Üzemi nyomás	16-45 MPa
Üzemi hőmérséklet	-40 ℃ és +120 ℃ között
Fő alkalmazás	Betonszivattyús teherautók és komplex építőipari berendezések
Tervezési prioritások	Nagy nyomásállóság, rezgésállóság és hosszú élettartam

A választék széles, mert a szivattyús teherautó gém hengerei nem egy univerzális méretűek. A végső specifikáció a gém szakaszától, a csapközéppont távolságától, a szükséges erőtől, a munkaszögtől, a szelepelrendezéstől és a rendelkezésre álló beépítési helytől függ.

II. Miért nehéz a gém-henger kialakítás?

2.1 A henger mozgó szerkezetet hordoz

A mozgó láncszemek közé egy gémhenger van felszerelve. Terhelése a gém szögének változásával változik. A mozgás egy pontján előfordulhat, hogy a hengernek el kell indítania egy nehéz szakaszt. Egy másik ponton előfordulhat, hogy meg kell tartania a gémet, miközben a betonvonal és a gém geometriája eltérő reakcióerőt hoz létre.

A változó terhelés miatt kell a hengert a teljes mozgási diagramból kiválasztani, nem csak a furatátmérő alapján. A beszállítónak szüksége van az erőszükségletre, a löketre, a csapközéppontokra és az üzemi nyomásra, mielőtt a konstrukciót jóváhagyhatják.

2.2 A rezgés a normál működés része

A betonszivattyús teherautók motorvibrációval, hidraulikus pulzációval, közúti szállítási lökésekkel és gémmozgással működnek. A katalógus a vibrációállóságot e termékcsalád fő előnyeként azonosítja.

A csőnek, a hegesztett rögzítési pontoknak, a dugattyúnak, a rúdnak és a tömítéseknek egy egységként kell működniük. Egy kis beállítási hiba a rögzítőfülnél oldalterhelést okozhat a rúdon. Ismételt ciklusok során az oldalirányú terhelés növeli a vezető kopását és a tömítés feszültségét. A szerelési pontosság ezért a henger megbízhatóságának része, nem csak a beépítési részlet.

2.3 Nyomás- és hőmérséklet-tartomány

A katalógus a 16-45 MPa üzemi nyomástartományt és a -40°C és +120°C közötti üzemi hőmérsékleti tartományt sorolja fel a szivattyú-targonca hidraulikus hengeres burkolatára. A tartományon belüli helyes pont az aktuális rendszertől függ.

A vevő nem kezelheti a felső számot alapértelmezett működési beállításként. A szivattyút, a nyomáscsökkentő szelepet, a tömlőket, a vezérlőszelepeket, a hengert és a keretet teljes rendszerként kell minősíteni. A nyomáscsúcsokat és a hőtágulást is figyelembe kell venni a tervezési felülvizsgálat során.

III. Anyagok és gyártási folyamat

3.1 Nagy szilárdságú hordóanyag

A katalógus leírja a közösen kifejlesztett, nagy szilárdságú anyagokat a hengerhengerhez. A fúrást és hengerlést feldolgozási útvonalként azonosítja. Ezeket az eljárásokat a belső furatfelület érdességének és méretpontosságának javítására használják.

Ez a belső furat a dugattyútömítés és a vezetőrendszer futófelülete. Ha a furat túllépi a tűréshatárt, vagy rossz a felületi állapota, a hengerben túlzott súrlódás, belső szivárgás vagy felgyorsult tömítéskopás léphet fel.

3.2 Súrlódó hegesztésű dugattyúrúd

A katalógus a súrlódó hegesztést dugattyúrúd-eljárásként azonosítja ennél a műszaki termékcsoportnál. A súrlódó hegesztés a relatív mozgás által termelt nyomással és hővel köti össze az alkatrészeket. Elkerüli a nyílt lángú hegesztési zónát, és megismételhető kötést tud létrehozni, ha a paramétereket és az ellenőrzési módszert szabályozzák.

Gémhenger esetén a csatlakozást a rúd egyenességével, koncentrikusságával, felületkezelésével és a rögzítési végén áthaladó terhelési útvonallal együtt kell felülvizsgálni.

3.3 Lezárás és útmutatás

A nagynyomású tömítések és vezetőelemek szabályozzák a szivárgást, és egy vonalban tartják a rudat. Gémes alkalmazás esetén a tömítéscsomagnak meg kell küzdenie a nyomásváltozásokkal, a vibrációval, a hőmérséklet-ingadozásokkal és a kültéri szennyeződésekkel.

A pontos tömítőanyagot a hidraulikafolyadék, a hőmérséklet-tartomány és a nyomás közül kell kiválasztani. A rajzon fel kell tüntetni a rúd felületkezelését, a tömítés elrendezését, a nyílások helyét és a szerelési tűréseket is.

IV. Alkalmazási forgatókönyvek

Teherautóra szerelhető betonszivattyús teherautók.A gémhenger vezérli a betonbehordó gém összecsukását, kihajtását és elhelyezését.
Nagy hatótávolságú elhelyezési berendezések.A nagy lökettartomány támogatja a különböző gémgeometriákat és felszerelésméreteket, ha a tűközéppont méreteket szállítjuk.
Rezgésnek kitett építőipari gépek.A termékcsalád összetett építési forgatókönyvekhez készült, ahol nyomás- és rezgésállóságra van szükség.
Csere és OEM projektek.A HCIC át tud tekinteni egy meglévő rajzot, kopott hengert vagy gépi interfészt, és az ellenőrzött méretek körül cserét tud készíteni.

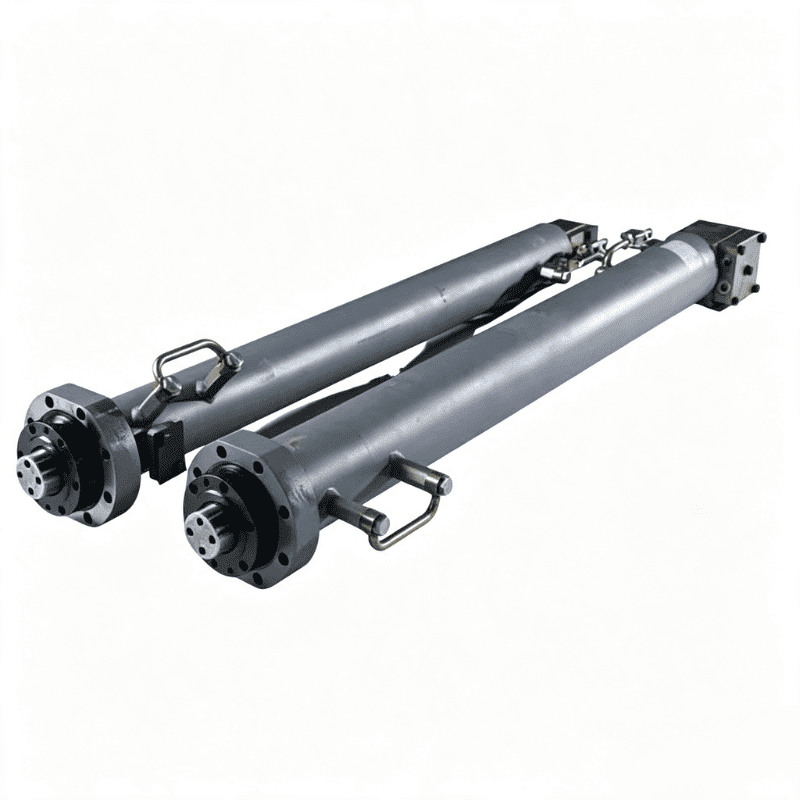

Concrete Pump Truck Boom Cylinders

V. Mit kell küldenie a vevőnek

Pontos árajánlatért küldje el:

A furat és a rúd átmérője, ha ismert
Szükséges löket
Behúzott és meghosszabbított tűközéphosszúságok
Szerelési típus és csap átmérők
Üzemi és csúcsnyomás
Hidraulika-folyadék típus
Minimális és maximális üzemi hőmérséklet
Port mérete, menete és tájolása
Gémrajz vagy fényképek a meglévő hengerről
Szükséges mennyiség és szállítási cél

A fényképek hasznosak, de a méretezett rajz jobb. Ha a meglévő henger még mindig fel van szerelve, adja meg a gép modelljét és az egyes szerelési központok helyét.

VI. GYIK

Mit vezérel a betonpumpa teherautó gém hengere?

Vezérli a csuklós behelyező gém mozgását és elhelyezését egy betonszivattyús targoncán vagy a kapcsolódó elhelyező berendezésen.

Milyen furat- és löketméretek állnak rendelkezésre?

A katalógus tartomány 50-450 mm furat, 32-280 mm rúdátmérő és 200-8000 mm löket. A végső méretet a gép geometriája és a terhelési igény alapján választjuk ki.

Használható-e a gémhenger 45 MPa-nál?

A katalógus 16-45 MPa-t sorol fel a szivattyú-targonca hidraulikus munkahenger termékcsoport üzemi nyomástartományaként. Egy adott hengerre engedélyezett nyomást a rajzból, az anyagból és a teljes hidraulikus rendszerből kell megerősíteni.

Miért fontos az unalom és a görgetés?

Javítják a belső furat felületének állapotát és a méretpontosságot. Ez közvetlenül befolyásolja a dugattyútömítés élettartamát, a súrlódást és a belső szivárgást.

Miért említi a katalógus a súrlódó hegesztést?

Ebben a műszaki termékcsoportban a dugattyúrúd gyártási folyamatához dörzshegesztést alkalmaznak. Ellenőrzött illesztési módszert biztosít, amelynek koncentrikusságát, egyenességét és teherbírását még ellenőrizni kell.

Cserélhet-e a HCIC egy mintából?

Igen, egy meglévő henger áttekinthető referenciaként. Adja meg a tűközéppont hosszát, a furatot, a rudat, a löketet, a csatlakozókat, a rögzítési részleteket és a fényképeket. A végső gyártásnak egy jóváhagyott rajzot kell követnie.

VII. A HCIC-ről

A HCIC 1998 óta gyárt hidraulikus termékeket. A cég építőipari, hulladékkezelési, szállítási és egyéb ipari alkalmazásokhoz szállít hidraulikus hengereket és erőműveket.

A betonszivattyú berendezések esetében a HCIC mérnöki megközelítése a hengeren és a gép interfészén alapul. A furat, a löket, az üzemi nyomás, a hőmérséklet, a szerelés, a nyílások elrendezése és az anyagfolyamat egyetlen specifikációként került áttekintésre.
