Méretek (H*Sz*Ma):2880x2450x2700 Asztalméret (mm):1000x500 Tengelyek száma:5 Asztali utazás (X) (mm):800 Asztali utazás (Y) (mm):500 Asztalút (Z) (mm):500 Pozícionálási pontosság (mm): 0,0075 Ismételhetőség (X/Y/Z) (mm): 0,005 Az orsó fordulatszám tartománya (rpm): 1 - 8000 ford./perc Orsómotor teljesítménye (kW):7,5 Max. Asztali terhelés(kg):600 kg Min. Szerszámcsere időpontja:3
A marógép a munkadarab különböző felületeinek megmunkálására használt marógépre vonatkozik. Általában a marószerszámot főként forgó mozgás hajtja, és a munkadarab és a maró előtolási mozgásként mozog. Feldolgozható síkban, hornyosan, valamint különféle ívelt felületekkel, fogaskerekekkel stb.
Kiváló minőségű gyanta homok
Tajvani orsó
Tajvani golyós csavar és záróanya
Tajvan nyomáshenger
Japán NSK csapágyas német R+W tengelykapcsoló
Automata kenőrendszer
Forgács szállítószalag opcionálisan
Alkalmazás:

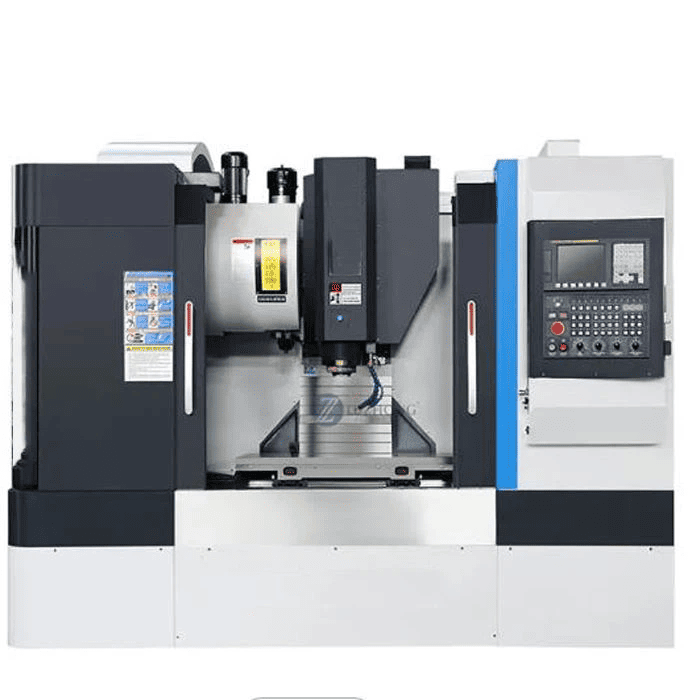

Ez a VMC alkalmas mechanikai feldolgozásra és öntőforma készítésére. A durva feldolgozási igényeknek megfelelően
megmunkálás a megmunkálás befejezéséig. Számos munkafolyamatot is befejezhet, például marást, fúrást, menetfúrást, fúrást stb.
Minden paraméter testreszabható
A minta paraméterei
| Nem. | Tétel | Műszaki adatok |
|---|---|---|
| A A szerszámgép műszaki paraméterei: | ||
| 1 | A gép teste és minden alkatrésze nano öntvényekből készül | |
| 2 | Asztal mérete | 500×400 mm |
| 3 | T-horony (szélesség x mennyiség x távolság) | 10×5×78 mm |
| 4 | A legnagyobb terhelés | 200 kg |
| 5 | Maximális adagolási magasság | 280 mm |
| 6 | Távolság az orsó homlokfelületétől a munkáig | 100-280 mm |
| 7 | Triaxiális mozgás X/Y/Z | 450/400/170 mm |
| 8 | Az orsó átmérője | Ø100mm |
| 9 | Orsó fordulatszám | 36000 RPM |
| 10 | Az orsómotor teljesítménye | 6 kW |
| 11 | Orsó szerszámkönyvtár kapacitása | 8 |
| 12 | Szerszámcsere ideje | 5S |
| 13 | Az orsó kúpos | ISO25 |
| 14 | Kés könyvtári órák | Szervotárcsa forgása |
| 15 | Gyors mozgás X/Y/Z | 12/12/12 m/min |
| 16 | Feldolgozási sebesség | 6-12 m/perc |
| 17 | Pozícionálási pontosság | ±0,006/300mm |
| 18 | Ismétlődő pozicionálási pontosság | ±0,006/300mm |
| 19 | Megmunkált felületi pontosság | ≤Ra1.6 |
| 20 | A megmunkálási pontosság | ±0,01 mm |
| 21 | Opcionális négytengelyes öttengelyes | Igen |
| 22 | Az A tengely forgásszöge | ±105 fok |
| 23 | Ötödik tengely C tengely forgási szöge | 360 fok |
| 24 | Öttengelyes kapcsolódási mód | 5 tengely a mozgással |
| 25 | Üzemi feszültség | 380V/50HZ±10% vagy 220V/60HZ |
| 26 | A gép mérete (l * Szé * M) | 1450×1600×2100 mm |
| 27 | A testsúly | 1500 kg |
| B A szerszámgép konfigurációjának részletei a márka paraméterei: | ||
| 1 | A rendszer konfigurációja | Tajvan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Az orsó | 6KW nagy pontosságú, nagy sebességű, nagy csendességű olajhűtéses orsó |
| 3 | Golyós csavar | Japán NSK, Németország RexRoth) 2005 |
| 4 | Lineáris útmutató | Tajvan HIWIN/ABBA nagy pontosságú vezető H25 |
| 5 | Szervo egység | Panasonic szervo motor 750W/Ncstudio |
| 6 | Drótkötél csapágy | Tajvan TPI precíziós csapágy |
| 7 | Kapcsoló tápegység | Tajvan Ming vetülék |
| 8 | Elektromos kapcsoló | Kína cint |
| 9 | átalakító | * Négyzet átalakító |
1. Gantry marógép: beleértve a portálmarót és fúrógépet, a portálmarót és a gyalugépet, valamint a duplaoszlopos marógépet, nagy alkatrészek feldolgozására használják.
2.Egyoszlopos marógép és egykarú marógép: az előbbi vízszintes marófeje az oszlopvezető sín mentén mozoghat, az asztal hosszanti előtoláshoz; Utóbbi végmaró feje vízszintesen mozoghat a konzolos vezetősín mentén, illetve a konzol az oszlopvezetősín mentén is állíthatja a magasságot. Mindkettőt nagy alkatrészek feldolgozására használják.
3.table nem emeli meg a marógépet: kétféle téglalap alakú munkaasztal és kerek munkaasztal létezik, közepes méretű marógép az emelőasztal marógép és a portálmaró között. Függőleges mozgása az oszlopon lévő marófej felemelésével történik.
4. Eszközmarógép: egy kis emelőasztalos marógép, amelyet műszerek és egyéb apró alkatrészek feldolgozására használnak.
5.Szerszámmarógép: Forma- és szerszámgyártáshoz használható, függőleges marófejjel, univerzális szögasztallal és dugóval, valamint egyéb tartozékokkal, de fúráshoz, fúráshoz és interpolációs megmunkáláshoz is használható.
6.Egyéb marógépek: például kulcshornyos marógép, CAM marógép, forgattyús tengely marógép, gördülő csapos marógép és négyzetes tuskómarógép stb., a megfelelő munkadarab feldolgozására gyártott speciális marógépek.

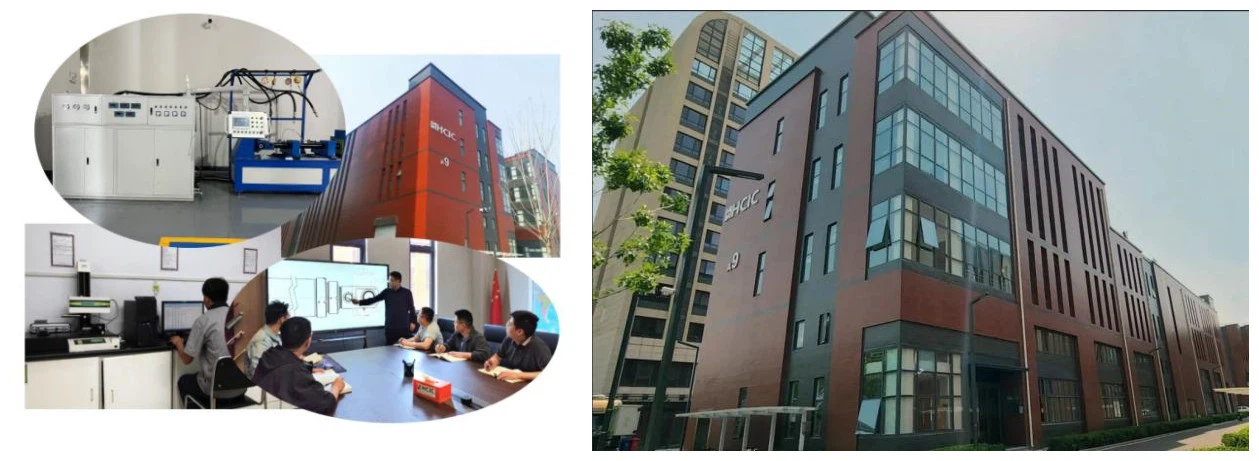

A HCIC egy professzionális hidraulika gyártó 25 éves export tapasztalattal, elsősorban hidraulikus rendszerek tervezésével, gyártásával, telepítésével, átalakításával, üzembe helyezésével és hidraulikus alkatrészek márkaértékesítési szolgáltatásaival.
